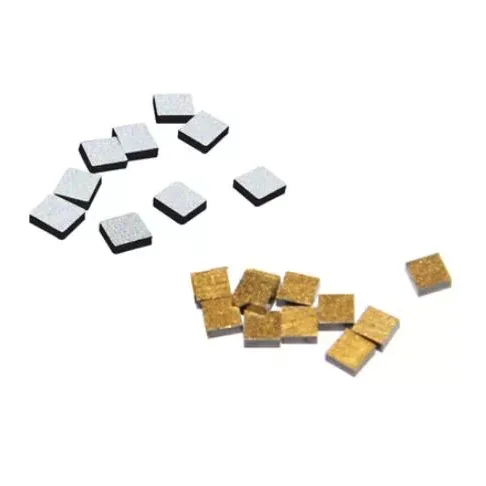

X-Meritan yra Kinijoje įsikūręs gamintojas, tiekiantis supakuotus NTC termistorius, skirtas temperatūros jutimo ir šilumos valdymo sistemoms. Gaminys apgaubia NTC termistoriaus lustus su derva, stiklu arba metalinėmis medžiagomis, todėl jutimo elementas labiau tinka skirtingoms išorinėms aplinkoms. Jis gali būti naudojamas temperatūros aptikimui termoelektriniuose aušintuvuose, pramoninėje įrangoje, automobilių sistemose, buitiniuose prietaisuose ir elektroniniuose prietaisuose.
|
Parametro pavadinimas |
Tipiškas diapazonas |
|
B vertė |
2000K ~ 6000K |
|
Nulinės galios pasipriešinimas |
10Ω ~ 10MΩ |
|
Sklaidos koeficientas (δ) |
0,5 ~ 10 mW/K |
|
Šiluminė laiko konstanta (τ) |
1 ~ 100 sekundžių |
|
Maksimali darbinė temperatūra |
-55°C ~ +125°C (standartiniai modeliai) |
NTC termistorių lustai gali būti apklijuoti derva, stiklu ar metalu, todėl galima pasirinkti tinkamą konstrukciją pagal įrangos projektą, montavimo vietą ir darbo aplinką.
Gaminys apima tipišką nulinės galios varžos diapazoną 10Ω–10MΩ, o tipinį B vertės diapazoną – 2000K–6000K, todėl galima suderinti parametrus skirtingose temperatūros jutimo grandinėse.
Įprastas šiluminės laiko konstantos diapazonas yra 1–100 sekundžių. Įranga su skirtingais atsako reikalavimais gali pasirinkti tinkamas specifikacijas pagal faktinį temperatūros keitimo greitį.
Standartiniai modeliai paprastai palaiko darbinę temperatūrą nuo -55°C iki +125°C. Specialios temperatūros aplinkoje pritaikytos specifikacijos gali būti toliau vertinamos pagal projekto reikalavimus.
Supakuoti NTC termistoriai gali būti naudojami temperatūrai aptikti šaldytuvuose, oro kondicionieriuose, vandens šildytuvuose ir kituose prietaisuose, teikiant temperatūros jutimo signalus pagal vidinės temperatūros pokyčius.
Jis gali būti naudojamas automobilių variklių sistemose ir akumuliatoriaus šilumos valdymo sistemose, kad būtų galima stebėti temperatūrą. Automobiliuose su ribotomis erdvės ar vibracijos sąlygomis kapsuliavimo struktūra turi atitikti įrengimo aplinką.
Jis tinka temperatūros stebėjimui sunkiosiose mašinose, cheminio apdorojimo įrenginiuose ir didelėse pramoninėse šaldymo sistemose, padeda stebėti temperatūros pokyčius įrangos eksploatavimo ar pramoninių procesų metu.
Jis tinka temperatūros aptikimui didelio tankio elektroninėse grandinėse ir galios valdymo sistemose. Kompaktiškuose elektroniniuose įrenginiuose į kapsulės matmenis ir montavimo būdus reikia atsižvelgti kartu su bendra konstrukcija.
NTC yra svarbus temperatūros jutimo komponentas mūsų termoelektrinių gaminių asortimente. Jis gali būti naudojamas su termoelektriniais aušintuvais ir susijusiais šilumos valdymo komponentais, kad būtų galima gauti grįžtamojo ryšio signalus temperatūros kontrolei.
Skirtingi inkapsuliavimo metodai išsprendžia skirtingus taikymo reikalavimus. Perkant supakuotus NTC termistorius, rekomenduojame pasirinkti tinkamą konstrukciją pagal temperatūros diapazoną, montavimo būdą, darbo aplinką ir jutimo vietą.
Dervos kapsuliavimas tinka temperatūros aptikimo reikalavimams daugelyje įprastų prietaisų, įskaitant buitinius prietaisus, elektroninę įrangą ir kai kuriuos pramonės įrenginius.
Stiklinė kapsulė apsaugo vidinį NTC termistoriaus elementą, todėl jis labiau tinka temperatūros aptikimo programoms, kurioms keliami aukštesni aplinkos stabilumo reikalavimai.
Metalinė kapsulė pabrėžia išorinės apsaugos ir įrangos integravimo galimybes, todėl ji tinkama naudoti, pavyzdžiui, automobilių sistemoms ir pramoninei įrangai, kuriai reikalingas didesnis struktūrinis pritaikymas.
Palyginti su tiesioginiu NTC lustų naudojimu, supakuoti produktai labiau tinka tiesioginiam integravimui į tikrąją įrangą.
|
Palyginimo elementas |
Supakuoti NTC termistoriai |
Plikas NTC lustas |
|
Išorinė apsauga |
Galimi dervos, stiklo ir metalo variantai |
Tiesiogiai naudojamas termistoriaus lustas |
|
Integravimo metodas |
Labiau tinka tiesioginiam montavimui į įrangą |
Labiau tinka tolesniam inkapsuliavimui arba grandinės integravimui |
|
Aplinkos prisitaikymas |
Galima pasirinkti pagal kapsuliavimo medžiagas |
Labiau priklausoma nuo išorinių apsaugos konstrukcijų |
|
Taikymo sritis |
Buitinė technika, automobilių, pramonės, elektronikos ir kt. |
Daugiau dėmesio skiriama komponentų lygio integracijai |
|
Atrankos dėmesys |
Temperatūra, atsparumo vertė, B vertė, kapsulės tipas |
Temperatūra, varžos vertė, B vertė ir kt. |
Supakuotų NTC termistorių darbo procesas gali būti suprantamas taip:
Temperatūros pokytis → NTC varžos pokytis → Grandinė aptinka varžą → Gauta temperatūros informacija
NTC jutimo elementas yra sumontuotas kapsulės konstrukcijos viduje ir keičia šilumą su išmatuota padėtimi. Pasikeitus aplinkos temperatūrai, atitinkamai kinta ir NTC varžos vertė. Valdymo grandinė nuskaito atitinkamą temperatūros signalą pagal iš anksto nustatytą varžos ir temperatūros santykį.
Todėl renkantis gaminį reikėtų atsižvelgti ne tik į vardinę varžos vertę, bet ir į B vertę, darbinės temperatūros diapazoną, šiluminę laiko konstantą ir grandinės matavimo reikalavimus.
NTC pasirinkimas neturėtų būti pagrįstas tik vienu parametru. Rekomenduojama kartu įvertinti temperatūrą, varžos vertę, B reikšmę, atsako laiką ir kapsulės tipą pagal faktines darbo sąlygas.
Pirmiausia nustatykite faktinę temperatūrą jutiklio montavimo vietoje, įskaitant normalią darbinę temperatūrą ir galimus aukštos arba žemos temperatūros diapazonus, o tada įvertinkite, ar standartinis modelis yra tinkamas.
B vertė ir varžos vertė kartu lemia NTC atsparumo ir temperatūros charakteristikas. Skirtingoms valdymo grandinėms taikomi skirtingi atsparumo reikalavimai, todėl derinimas turi būti atliekamas pagal faktinę grandinę ir temperatūros diapazoną.
Jei įrangai reikia greitai aptikti temperatūros pokyčius, ypatingas dėmesys turėtų būti skiriamas terminei laiko konstantai. Jei temperatūros pokyčiai vyksta gana lėtai, pasirinkimas taip pat gali būti pagrįstas sistemos valdymo reikalavimais.
Jei įranga yra susijusi su drėgme, šilumos šaltiniais, mechanine vibracija, ribota erdve arba specialiais įrengimo reikalavimais, kapsuliavimo medžiagą ir struktūrą reikia patvirtinti iš anksto.
Mūsų NTC gamybos procesas apima metalo oksido maišymą, sukepinimą aukštoje temperatūroje, elektrodų padengimą, pritaikymą ir inkapsuliavimą.
Kaip žaliava naudojami metalų oksidai, tokie kaip manganas, kobaltas, nikelis, varis ir geležis. Medžiagos kompozicijos projektavimas sukuria atitinkamų termistorių charakteristikų pagrindą.
Sumaišytos medžiagos yra sukepinamos aukštoje temperatūroje, kad susidarytų termistoriaus keraminis korpusas. Šis procesas nustato NTC gaminių temperatūros jautrumo charakteristikas.
Auksiniai arba sidabriniai elektrodai yra padengti keraminiu korpuso paviršiumi, kad būtų užtikrintas elektros ryšys ir būtų palaikomas stabilus signalo perdavimas.
Atsižvelgiant į skirtingus taikymo reikalavimus, derinami parametrai ir parenkami inkapsuliavimo būdai, tokie kaip derva, stiklas ar metalas, todėl NTC produktai labiau tinka konkrečiai įrangai ir darbo aplinkai.
Oficialioje svetainėje atskleista pritaikyta galimybė gali apimti platesnį temperatūros diapazoną nuo maždaug -253 °C iki 1000 °C. Tikrasis pajėgumas turi būti patvirtintas pagal projekto reikalavimus.
Mes teikiame termoelektrines medžiagas, termoelektrinius aušintuvus, NTC ir temperatūros valdiklius, leidžiančius suprasti NTC programas iš išsamesnės šilumos valdymo sistemos perspektyvos.
Mūsų techninė sistema apima medžiagas, komponentus ir sprendimų dizainą bei palaiko pagrindinių komponentų pritaikymą individualiems poreikiams. Projektams, kuriuose standartiniai NTC produktai negali visiškai atitikti reikalavimų, tolesnė komunikacija gali būti vykdoma atsižvelgiant į temperatūros diapazoną, atsparumo-temperatūros charakteristikas ir kapsuliavimo metodus.
Daugiau nei 10 metų nuolat investuojame į pažangias puslaidininkių aušinimo ir temperatūros jutimo technologijas. Mūsų verslas išsiplėtė į taikomąsias programas, įskaitant optinį ryšį, pramoninę medicinos įrangą, išmaniąją automobilių elektroniką, plataus vartojimo elektroniką ir mokslinius tyrimus.
A1: Pagrindinis skirtumas yra apsauginė konstrukcija. Supakuoti NTC termistoriai naudoja dervą, stiklą arba metalą, kad gaubtų termistoriaus lustą, todėl jis labiau tinkamas tiesiogiai integruoti į tikrąją įrangą. Plikos lustai yra labiau orientuoti į komponentų lygio programas.
A2: Įprastas diapazonas yra 10Ω–10MΩ. Tikroji specifikacija turi būti nustatyta pagal taikymo grandinę ir temperatūros jutimo reikalavimus.
A3: Standartiniai modeliai paprastai palaiko darbinės temperatūros diapazoną nuo -55 °C iki +125 °C. Esant specialioms temperatūrų aplinkoms, mes taip pat turime galimybę pritaikyti platesnius temperatūros diapazonus, kuriuos reikia patvirtinti pagal konkrečius projektus.
A4: Taip. Pateikiame dervos, stiklo, metalo kapsuliavimo variantus, kuriuos galima pasirinkti pagal darbo aplinką, montavimo būdą, įrangos reikalavimus.
A5: Taip. Mūsų gaminiai naudojami automobilių inžinerijos ir baterijų šilumos valdymo sistemose ir gali būti naudojami kaip temperatūros jutikliai. Konkretus modelis turi būti nustatytas atsižvelgiant į akumuliatoriaus sistemos temperatūros diapazoną, montavimo vietą ir grandinės reikalavimus.
A6: rekomenduojame nurodyti darbinės temperatūros diapazoną, tikslinę varžos vertę, B reikšmę, kapsulės tipą, įrengimo vietą ir kiekį. Išsamesnė informacija padeda nustatyti tinkamą gaminio specifikaciją.
A7: Taip. Turime NTC pritaikymo ir kapsuliavimo galimybes ir galime bendrauti atsižvelgdami į temperatūros diapazoną, atsparumo ir temperatūros charakteristikas bei kapsuliavimo reikalavimus. Specialiems projektams užklausos metu rekomenduojami visi techniniai reikalavimai.
