Projektavimo inžinierius kuria kompaktiško medicininio mėginio aušintuvo prototipąTermoelektriniai aušintuvai. Bandymo ant stendo metu šaltoji pusė pasiekia tikslinę temperatūrą per kelias minutes. Tačiau kai įrenginys sumontuotas jo korpuse, šaltos pusės temperatūra pradeda kilti aukštyn ir niekada nenustoja stabilizuoti. Inžinierius patikrina TEC srovę, izoliaciją ir valdymo kilpą. Viskas atrodo teisingai. Problema visai ne šaltojoje pusėje. Jis yra karštojoje pusėje. TEC atmesta šiluma nėra efektyviai pašalinama, o ši šiluma grįžta atgal per modulį, sumažindama jo aušinimo pajėgumą. Tai yra vienintelė dažniausiai pasitaikanti termoelektrinio aušinimo dizaino klaida, kuri yra brangi. Pirkimo inžinieriai ir gaminių kūrėjai suprato, kodėl karščio atmetimas karštoje pusėje yra labai svarbus, yra skirtumas tarp veikiančio ir sugedusio gaminio.
Šis vadovas skirtas pirkėjams ir inžinieriams, kurie perka termoelektrinius aušintuvus ir susijusius šilumos valdymo komponentus. Paaiškinsime TEC šiluminį balansą, kodėl karštoji pusė yra ribojantis veiksnys aušinimo efektyvumą, kaip aušinimo kriauklės ir ventiliatoriaus pasirinkimas veikia rezultatą, kokias specifikacijas įtraukti į pirkimo užsakymą ir kaip įvertinti tiekėją. Taip pat pateiksime išsamius gaminio parametrus iš mūsų gamyklos Fuzhou X-Meritan Technology Co., Ltd. Nesvarbu, ar kuriate gėrimų aušintuvą, lazerinį modulį, medicinos prietaisą ar elektronikos korpusą, šis vadovas padės nustatyti patikimai veikiančią termoelektrinę aušinimo sistemą.

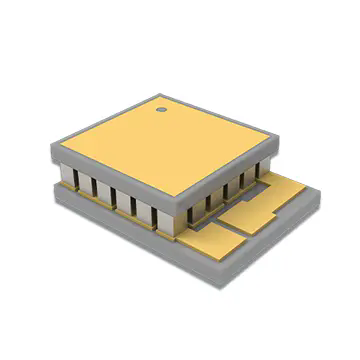

Termoelektrinis aušintuvas, taip pat žinomas kaip Peltier modulis, yra kietojo kūno šilumos siurblys, perkeliantis šilumą iš vienos įrenginio pusės į kitą, kai veikia elektros srovė. Modulis susideda iš puslaidininkinių granulių, paprastai bismuto telurido, masyvo, įterptų tarp dviejų keraminių substratų. Srovei tekant per granules, elektronai sugeria šilumą vienoje sandūroje, o išleidžia kitoje. Šilumą sugerianti pusė tampa šalta, o šilumą išskirianti pusė – karšta. Nėra judančių dalių, nėra šaltnešių ir kompresorių. Modulis yra kompaktiškas, tylus ir tiksliai valdomas. Žemiau esančioje lentelėje apibendrinamos pagrindinės termoelektrinio aušintuvo veikimo charakteristikos.
| Parametras | Aprašymas | Tipinė vertė |
| Veikimo principas | Peltier efektas (šilumos siurbimas per srovę) | Kietojo kūno, nėra judančių dalių |
| Šaltoji pusė | Sugeria šilumą nuo apkrovos | Temperatūra žemiau aplinkos |
| Karšta pusė | Išskiria šilumą į aplinką | Temperatūra aukštesnė nei aplinkos |
| Šilumos siurblys (Qc) | Aušinimo pajėgumas | Priklauso nuo modulio dydžio ir srovės |
| Įvesties galia (pin) | Sunaudota elektros energija | Priklauso nuo įtampos ir srovės |
| Šilumos atmetimas (Qh) | Qc + Pin | Visada didesnis nei Qc |
| COP | Qc / Pin | Paprastai 0,3–0,7 |
AtFuzhou X-Meritan Technology Co., Ltd., mūsų gamykla gamina termoelektrinius aušintuvus, skirtus įvairioms aušinimo reikmėms. Suprantame, kad modulis yra tik viena sistemos dalis. Šilumos atmetimas karštojoje pusėje yra vienodai svarbus, todėl dirbame su savo klientais, siekdami užtikrinti, kad visa šiluminė sistema būtų sukurta sėkmingai.
Pagrindinė priežastis, dėl kurios karštoji pusė yra ribojantis veiksnys, yra pirmasis termodinamikos dėsnis. Termoelektrinis aušintuvas nesunaikina šilumos; tai judina. Šaltojoje pusėje sugerta šiluma (Qc) ir modulio sunaudota elektros energija (Pin) turi būti atmesta karštojoje pusėje (Qh). Santykis paprastas: Qh = Qc + Pin. Tai reiškia, kad karštoji pusė visada turi daugiau šilumos, kurią reikia atmesti, nei šaltoji sugeria. Įprastame modulyje, veikiančiame esant 0,5 COP, karštosios pusės atmetama šiluma tris kartus viršija aušinimo galią. Jei karštoji pusė negali atmesti šios šilumos, karštosios pusės temperatūra pakyla. O kylant karštosios pusės temperatūrai, didėja temperatūrų skirtumas visame modulyje, o tai sumažina aušinimo pajėgumą ir modulio efektyvumą. Žemiau esančioje lentelėje parodytas tipinio TEC terminis balansas.
| Parametras | Vertė | Pastaba |
| Aušinimo talpa (Qc) | 50 W | Šiluma sugeriama šaltoje pusėje |
| Įvesties galia (pin) | 100 W | Elektros maitinimas moduliui |
| Šilumos atmetimas (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Šilumos atmetimo koeficientas | 3:1 | Qh / Qc |
Savo gamykloje mes padedame savo klientams suprasti šį šiluminį balansą. Pateikiame išsamias veikimo kreives, parodančias, kaip keičiasi aušinimo pajėgumas, kai karštosios pusės temperatūra. Taip pat pateikiame nurodymus dėl radiatorių dydžio ir ventiliatoriaus pasirinkimo, kad karštoji pusė galėtų atmesti reikiamą šilumą. Mūsų tikslas – padėti savo klientams sukurti sistemą, kuri patikimai pasiektų norimą šaltosios pusės temperatūrą.
Kai šilumos atmetimas karštojoje pusėje yra nepakankamas, atsiranda neigiamų padarinių kaskada. Pirmasis poveikis yra karštosios pusės temperatūros pakilimas. Tai sumažina temperatūros skirtumą, kurį modulis gali išlaikyti, o tai reiškia, kad šaltosios pusės temperatūra pakyla. Antrasis efektas yra aušinimo pajėgumo sumažėjimas. Kylant karštosios pusės temperatūrai, mažėja modulio gebėjimas siurbti šilumą. Trečias poveikis yra energijos suvartojimo padidėjimas. Modulis turi dirbti daugiau, kad išlaikytų šaltos pusės temperatūrą, o tai padidina įėjimo galią. Ketvirtasis poveikis yra patikimumo sumažėjimas. Aukšta karštosios pusės temperatūra pagreitina modulio ir šiluminės sąsajos medžiagų degradaciją. Ekstremaliais atvejais modulis gali perkaisti ir sugesti. Žemiau esančioje lentelėje apibendrinamas nepakankamo šilumos atmetimo poveikis.
| Efektas | Priežastis | Pasekmė |
| Karštos pusės temperatūros kilimas | Nepakankamas aušintuvo arba ventiliatoriaus pajėgumas | Sumažintas aušinimo efektyvumas |
| Aušinimo pajėgumo sumažėjimas | Padidėjęs temperatūros skirtumas | Šaltoji pusė negali pasiekti tikslinės temperatūros |
| Energijos suvartojimo padidėjimas | Modulis dirba sunkiau, kad kompensuotų | Didesnės eksploatacinės išlaidos, daugiau šilumos atmesti |
| Modulio degradacija | Šiluminis granulių ir litavimo jungčių įtempis | Sutrumpintas gyvenimas, ankstyva nesėkmė |
| Šiluminės sąsajos gedimas | Aukšta temperatūra suardo terminį tepalą | Padidėjusi šiluminė varža, tolesnis veikimo praradimas |
„X-Meritan“ matėme daug atvejų, kai sistema sugedo ne todėl, kad TEC buvo netinkamas, o todėl, kad šilumos atmetimas buvo nepakankamas. Dirbame su savo klientais, kad išvengtume šių problemų, teikdami išsamius šiluminius sprendimus, įskaitant aušintuvus, ventiliatorius ir šiluminės sąsajos medžiagas. Mūsų inžinierių komanda gali padėti apskaičiuoti reikiamą šilumos atmetimo pajėgumą ir parinkti tinkamus komponentus.
Norint nustatyti tinkamą šilumos atmetimo sistemą, reikia sistemingo požiūrio. Pirmas žingsnis yra nustatyti bendrą šilumos kiekį, kurį reikia atmesti (Qh). Tai yra aušinimo galios (Qc) ir įėjimo galios (Pin) suma. Antras žingsnis – nustatyti maksimalią leistiną karštosios pusės temperatūrą. Paprastai tai yra aplinkos temperatūra ir temperatūros kilimas per aušintuvą. Trečias žingsnis – parinkti šilumos šalintuvą, kurio šiluminė varža gali pasiekti reikiamą temperatūros kilimą esant turimam oro srautui. Ketvirtasis žingsnis – pasirinkti ventiliatorių, užtikrinantį pakankamą oro srautą ir statinį slėgį. Penktas žingsnis – parinkti šiluminės sąsajos medžiagą, kuri sumažintų modulio ir šilumos kriauklės sąlyčio varžą. Toliau pateiktoje lentelėje apibendrintas specifikacijos procesas.
| Žingsnis | Veiksmas | Rakto parametras |
| 1 | Nustatykite bendrą atmestiną šilumą | Qh = Qc + Pin |
| 2 | Nustatykite leistiną karštosios pusės temperatūrą | Th = Tamb + ΔT |
| 3 | Pasirinkite šilumos kriauklės šiluminę varžą | Rth = ΔT / Qh |
| 4 | Pasirinkite ventiliatoriaus oro srautą ir statinį slėgį | CFM, Pa |
| 5 | Pasirinkite šiluminės sąsajos medžiagą | Šilumos laidumas (W/m·K) |
Mūsų gamykloje mes siūlome išsamius šiluminius sprendimus mūsų termoelektriniams aušintuvams. Galime tiekti šilumos kriaukles su optimizuota pelekų geometrija, ventiliatorius su mažu triukšmu ir dideliu oro srautu bei didelio laidumo šiluminės sąsajos medžiagas. Mūsų inžinierių komanda gali padėti atlikti specifikacijos procesą ir pateikti išsamius jūsų programos šiluminius skaičiavimus.
Norint įvertinti termoelektrinių aušintuvų ir šilumos valdymo komponentų tiekėją, reikia sutelkti dėmesį į gaminio kokybę, šilumines žinias, testavimo galimybes ir techninę pagalbą. Tiekėjas turi turėti galimybę gaminti modulius, kurių veikimas yra pastovus. Jie turi turėti šilumos sistemų projektavimo patirties. Jie turi turėti įrangą moduliams ir sistemoms tikrinti esant apkrovai. Ir jie turi teikti techninę pagalbą, kad padėtų jums pasirinkti tinkamus komponentus. Žemiau esančioje lentelėje apibendrinami šie vertinimo kriterijai.
| Vertinimo kriterijus | Ko ieškoti | Kodėl tai svarbu |
| Modulio kokybė | Nuolatinis veikimas, patikimumo testavimas | Užtikrina, kad modulis atitiktų specifikacijas |
| Šiluminė ekspertizė | Sistemos projektavimo galimybė, šiluminis modeliavimas | Užtikrina visos sistemos veikimą |
| Testavimo galimybė | Eksploatacinių savybių patikrinimas esant apkrovai, gyvavimo trukmės bandymas | Tikrina našumą ir patikimumą |
| Techninė pagalba | Taikymo inžinerija, šiluminiai skaičiavimai | Padeda pasirinkti tinkamus komponentus |
| Pristatymo našumas | Laiku pristatymo įrašas, atsargų galimybė | Palaiko jūsų gamybos liniją |
„Fuzhou X-Meritan Technology Co., Ltd.“ gamykla daugiau nei dešimtmetį gamina termoelektrinius aušintuvus ir šiluminius sprendimus. Turime didelę šilumos sistemų projektavimo ir testavimo patirtį. Esame sertifikuoti pagal ISO 9001 ir tvarkome išsamius visų patikrinimų įrašus. Mūsų techninė komanda gali padėti atlikti šilumos skaičiavimus ir pasirinkti komponentus. Kviečiame įvertinti mus pagal šiuos kriterijus ir laikyti mus savo termoelektrinio vėsinimo sprendimų partneriu.
Šioje lentelėje pateikiami pagrindiniai mūsų termoelektrinių aušintuvų gaminio parametrai. Šie moduliai skirti vėsinimui – nuo plataus vartojimo prekių iki medicinos prietaisų. Mūsų gamykla taip pat gali tiekti suderintas šilumos kriaukles, ventiliatorius ir šiluminės sąsajos medžiagas.
| Parametras | Specifikacijų diapazonas | Pastabos |
| Aušinimo talpa (Qc) | 10 W – 200 W | Priklauso nuo modulio dydžio ir srovės |
| Maksimalus temperatūros skirtumas (ΔTmax) | 60°C - 75°C | Esant Th = 27°C, nėra apkrovos |
| Nominali įtampa | 5 V – 24 V | Galimos individualios įtampos |
| Nominali srovė | 2 A–15 A | Priklauso nuo modulio dydžio |
| COP | 0,3 - 0,7 | Priklauso nuo veikimo taško |
| Modulio dydis | 20 x 20 mm iki 62 x 62 mm | Galimi individualūs dydžiai |
| Šilumnešio tipas | Aliuminis ekstruzinis, skiedinys, klijuotas | Pasirinkta dėl šiluminės varžos |
| Ventiliatoriaus tipas | Ašinis, pūstuvas | Pasirinktas oro srautui ir triukšmui |
| Šiluminės sąsajos medžiaga | Terminis tepalas, fazių keitimas, padas | Pasirinkta pagal laidumą ir storį |
| MOQ | 100 vienetų | Dėl didelių užsakymų galima derėtis |
| Pristatymo laikas | 2-4 savaites | Priklauso nuo kiekio ir pritaikymo |
Savo gamykloje gaminame termoelektrinius aušintuvus, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti aušinimo galingumą, įtampą, srovę ir dydį, kad atitiktų jūsų konkrečius reikalavimus. Taip pat teikiame išsamius šiluminius sprendimus, įskaitant aušintuvus, ventiliatorius ir šiluminės sąsajos medžiagas. Mūsų tikslas – teikti klientams patikimus, efektyvius vėsinimo sprendimus.
1 klausimas: kiek šilumos turi būti pašalinta karštojoje TEC pusėje?
Atsakymas: karštojoje pusėje atmesta šiluma (Qh) yra aušinimo galios (Qc) ir įėjimo galios (Pin) suma. Modulio, veikiančio esant 0,5 COP, atmetama šiluma tris kartus didesnė už aušinimo galią. Tai reiškia, kad už kiekvieną aušinimo vatą reikia pašalinti tris vatus šilumos. Jei karštoji pusė negali atmesti šios šilumos, modulio veikimas pablogės. Mūsų inžinierių komanda gali apskaičiuoti tikslų Qh jūsų programai.
2 klausimas: kas atsitiks, jei naudosiu per mažą šilumos kriauklę?
Atsakymas: Jei šilumos kriauklė per maža, jos šiluminė varža bus per didelė, o karštosios pusės temperatūra pakils. Tai sumažina aušinimo pajėgumą ir padidina energijos sąnaudas. Ekstremaliais atvejais modulis gali perkaisti ir sugesti. Visada nustatykite aušintuvo dydį pagal bendrą atmestinamą šilumą ir leistiną temperatūros kilimą. Mūsų gamykla gali padėti jums pasirinkti tinkamą šilumos šalintuvą jūsų programai.
3 klausimas: ar galiu naudoti ventiliatorių, kad pagerinčiau šilumos atmetimą?
Atsakymas: Taip, ventiliatorius gali žymiai pagerinti šilumos atmetimą padidindamas oro srautą virš šilumos kriauklės. Priverstinė konvekcija sumažina šilumos kriauklės šiluminę varžą, o tai sumažina karštosios pusės temperatūrą. Ventiliatorius turi būti parinktas taip, kad būtų užtikrintas pakankamas oro srautas ir statinis slėgis šilumos kriauklės konstrukcijai. Mūsų termoelektriniams aušintuvams siūlome suderintus ventiliatoriaus ir šilumos kriauklės derinius.
4 klausimas: kokia yra geriausia šiluminės sąsajos medžiaga TEC?
Atsakymas: geriausia šiluminės sąsajos medžiaga priklauso nuo programos. Terminis tepalas turi mažiausią šiluminę varžą, tačiau gali būti netvarkingas ir laikui bėgant gali išdžiūti. Fazių keitimo medžiagos pasižymi geru našumu ir yra lengviau pritaikomos. Šiluminės pagalvėlės yra patogios, tačiau turi didesnę šiluminę varžą. Didelio našumo darbams rekomenduojame naudoti terminį tepalą arba fazės keitimo medžiagą. Mūsų techninė komanda gali patarti dėl geriausios medžiagos jūsų programai.
5 klausimas: kaip sužinoti, ar mano šilumos atmetimo sistema yra tinkama?
Atsakymas: norėdami nustatyti, ar jūsų šilumos atmetimo sistema yra tinkama, išmatuokite karštosios pusės temperatūrą esant pilnai apkrovai ir palyginkite ją su projektiniu tikslu. Jei karštosios pusės temperatūra yra aukštesnė nei tikėtasi, šilumos atmetimas yra nepakankamas. Taip pat galite išmatuoti aušinimo pajėgumą ir palyginti jį su veikimo kreive. Jei talpa mažesnė nei tikėtasi, karštos pusės temperatūra greičiausiai yra per aukšta. Mūsų inžinierių komanda gali padėti diagnozuoti ir išspręsti šilumos atmetimo problemas.
Veiksmingas šilumos atmetimas karštojoje pusėje yra būtinas termoelektrinių aušintuvų veikimui ir patikimumui užtikrinti. Karštoji pusė turi atmesti aušinimo galią ir įvesties galią, kuri paprastai yra tris kartus didesnė už aušinimo galią. Jei šilumos atmetimas yra nepakankamas, karštosios pusės temperatūra pakyla, sumažėja aušinimo galia, padidėja energijos suvartojimas ir sumažėja modulio tarnavimo laikas. Pirkėjams ir inžinieriams šio šiluminio balanso supratimas yra raktas į sėkmingos termoelektrinės aušinimo sistemos sukūrimą. „Fuzhou X-Meritan Technology Co., Ltd.“ gamykla turi patirties ir produktų, kurie padės jums efektyviai atmesti šilumą. Siūlome termoelektrinius aušintuvus, aušintuvus, ventiliatorius ir šiluminės sąsajos medžiagas bei inžinerinę pagalbą, kad jūsų sistema veiktų taip, kaip suplanuota.
Nesvarbu, ar kuriate gėrimų aušintuvą, medicinos prietaisą, lazerinį modulį ar elektronikos korpusą, kviečiame susisiekti su mumis ir aptarti jūsų poreikius. Galime pateikti pavyzdžius, šiluminius skaičiavimus ir pritaikytus sprendimus. Mūsų įsipareigojimas kokybei ir klientų pasitenkinimas padarė mus patikimu partneriu įmonėms visame pasaulyje.
Susisiekite su Fuzhou X-Meritan Technology Co., Ltd. šiandienaptarti savo termoelektrinio aušintuvo reikalavimus ir sužinoti, kaip mūsų šiluminiai sprendimai gali pagerinti jūsų aušinimo efektyvumą.
