Projektavimo inžinierius kuria naują medicinos diagnostikos įrenginį. Įrenginiui reikalinga nedidelė aušinimo zona, kurioje galima tiksliai palaikyti 4 °C temperatūrą, o kitą bandymą galima perjungti į šildymą. Aušinimas turi būti kompaktiškas, be vibracijos ir galintis veikti bet kokia kryptimi. Įprasti aušinimo įrenginiai – kompresoriai, ventiliatoriai ir šilumokaičiai – negali atitikti šių reikalavimų. Jie yra per dideli, per triukšmingi ir pernelyg nelankstūs. Sprendimas yra termoelektrinis aušintuvas, kietojo kūno įrenginys, kuris naudoja Peltier efektą šilumai siurbti. Peltier efektas yra reiškinys, kuris išskiriaTermoelektriniai aušintuvaiiš visų kitų aušinimo technologijų. Dėl šios priežasties jie gali būti miniatiūrizuoti, kodėl juose nėra judančių dalių ir kodėl jie gali akimirksniu pereiti nuo vėsinimo prie šildymo. Pirkimų inžinieriams ir gaminių dizaineriams Peltier efekto supratimas yra būtinas norint nustatyti, ar termoelektrinis aušintuvas yra tinkamas pasirinkimas konkrečiai programai.
Šis vadovas skirtas pirkėjams, kuriems reikia įsigyti termoelektrinių aušintuvų ir kurie nori suprasti jų technologiją. Paaiškinsime, kas yra Peltier efektas, kaip jis veikia, kuo jis skiriasi nuo įprasto aušinimo ir kokios specifikacijos svarbios renkantis termoelektrinį aušintuvą. Taip pat pateiksime išsamius gaminio parametrus iš mūsų gamyklos adresuFuzhou X-Meritan Technology Co., Ltd.Nesvarbu, ar kuriate medicinos prietaisus, lazerines sistemas, automobilių sėdynes ar buitinę elektroniką, šis vadovas padės priimti pagrįstą sprendimą dėl termoelektrinio aušinimo.

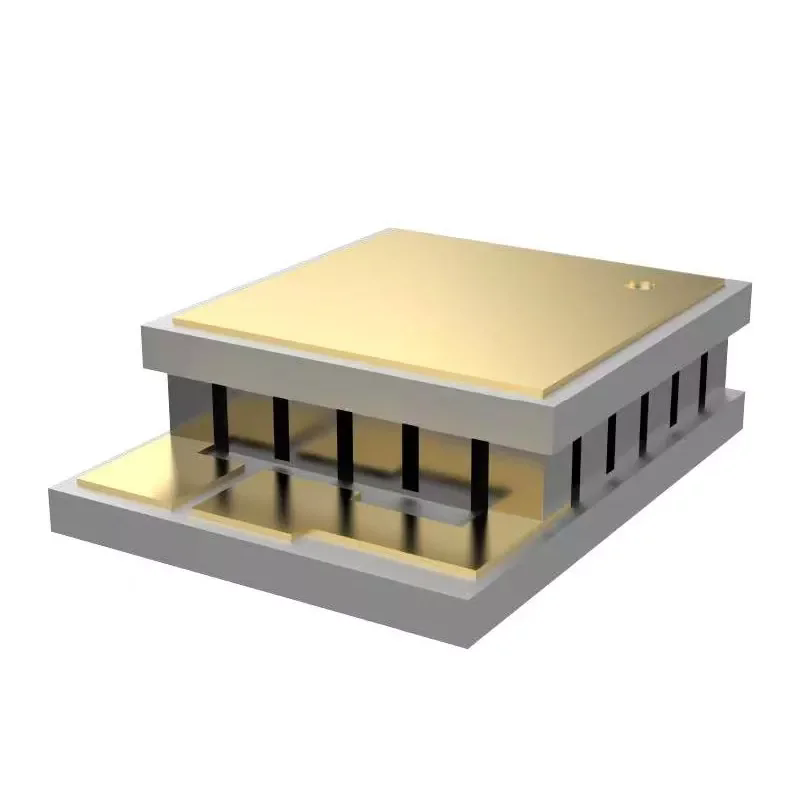

Peltjė efektas yra termoelektrinis reiškinys, kurį 1834 m. atrado prancūzų fizikas Jeanas Charlesas Athanase'as Peltier. Jis apibūdina dviejų skirtingų laidininkų sandūroje vykstantį šildymą arba vėsinimą, kai per juos teka elektros srovė. Kai srovė teka viena kryptimi, šiluma sugeriama vienoje sandūroje, o išleidžiama kitoje. Kai srovė yra atvirkštinė, efektas yra atvirkštinis: karštoji sandūra tampa šalta, o šaltoji - karšta. Tai yra pagrindinis termoelektrinių aušintuvų principas. Termoelektrinis aušintuvas, dar žinomas kaip Peltier aušintuvas, yra kietojo kūno šilumos siurblys, kuris naudoja Peltier efektą šilumai iš vienos įrenginio pusės perduoti į kitą. Įrenginys susideda iš p-tipo ir n-tipo puslaidininkinių granulių, kurios elektra sujungtos nuosekliai ir termiškai lygiagrečiai, masyvo. Granulės yra įterptos tarp dviejų keraminių substratų. Kai veikia nuolatinė srovė, elektronai ir skylės juda per granules, neša šilumą. Rezultatas yra šaltoji ir karštoji pusė. Žemiau esančioje lentelėje apibendrinami pagrindiniai Peltier efekto aspektai.
| Aspektas | Aprašymas |
| Atradimas | Jeanas Charlesas Athanase'as Peltier, 1834 m |
| Principas | Šildymas arba vėsinimas skirtingų laidininkų sandūroje |
| Poveikio kryptis | Priklauso nuo srovės krypties |
| Pagrindiniai komponentai | P tipo ir N tipo puslaidininkinės granulės, keraminiai substratai |
| Rezultatas | Šaltoji ir karštoji pusė |
„Fuzhou X-Meritan Technology Co., Ltd.“ gamykla specializuojasi kuriant ir gaminant termoelektrinius aušintuvus, pagrįstus Peltier efektu. Turime didelę patirtį puslaidininkių granulių gamybos, modulių surinkimo ir šiluminių sistemų projektavimo srityse. Mūsų gaminiai naudojami įvairiausiose srityse – nuo medicinos prietaisų iki plataus vartojimo elektronikos.
Termoelektriniai aušintuvai skiriasi nuo įprastų aušinimo įrenginių keliais esminiais būdais. Įprasti aušinimo įrenginiai, tokie kaip garų suspaudimo sistemos, absorbciniai aušintuvai ir šilumos siurbliai, naudoja mechaninius komponentus – kompresorius, siurblius ir ventiliatorius – cirkuliuoja šaltnešį ir perduoda šilumą. Šios sistemos yra veiksmingos ir efektyvios didelio masto aušinimui, tačiau jos yra stambios, triukšmingos ir turi judančių dalių, kurios susidėvi. Termoelektriniai aušintuvai neturi judančių dalių. Jie naudoja Peltier efektą, kad siurbtų šilumą tiesiogiai, be jokio aušalo ar mechaninio suspaudimo. Tai daro juos kompaktiškus, tylius, patikimus ir galinčius veikti bet kokia kryptimi. Žemiau esančioje lentelėje palyginamos dviejų tipų aušinimo sistemos.
| Būdingas | Termoelektrinis aušintuvas | Įprastas aušinimo įrenginys |
| Darbo principas | Peltier efektas | Garų suspaudimas arba absorbcija |
| Judančios dalys | Nėra | Kompresorius, ventiliatoriai, siurbliai |
| Šaldymo agentas | Nėra | Reikalingas |
| Dydis | Kompaktiškas | Didelis |
| Triukšmas | Tylus (išskyrus ventiliatorių) | Triukšmingas |
| Vibracija | Nėra | Taip |
| Orientacija | Bet kokia orientacija | Paprastai fiksuota orientacija |
| Vėsinimas/šildymas | Atverčiamas (pagal srovės atsukimą) | Negrįžtamas (be papildomų vožtuvų) |
| Efektyvumas | Žemesnis (COP paprastai 0,5–1,5) | Didesnis (COP paprastai 2–4) |
| Tikslus temperatūros valdymas | Puikus (+/- 0,1°C) | Vidutinis (+/- 1°C) |
Savo gamykloje gaminame termoelektrinius aušintuvus, skirtus naudoti, kai reikalingi unikalūs kietojo kūno aušinimo pranašumai. Mes padedame savo klientams suprasti kompromisus tarp termoelektrinio ir įprastinio aušinimo, kad jie galėtų pasirinkti tinkamą jų pritaikymą. Mūsų inžinierių komanda gali padėti atlikti šilumos skaičiavimus, parinkti modulį ir projektuoti sistemą.
Rinkdamasis termoelektrinį aušintuvą, pirkėjas turi atsižvelgti į keletą pagrindinių specifikacijų. Šios specifikacijos nustato aušintuvo veikimą ir jo tinkamumą naudoti. Svarbiausios specifikacijos yra maksimalus temperatūrų skirtumas (ΔTmax), didžiausia aušinimo galia (Qmax), maksimali srovė (Imax), maksimali įtampa (Vmax) ir modulio matmenys. ΔTmax yra didžiausias temperatūros skirtumas, kurį modulis gali pasiekti tarp karštosios ir šaltosios pusės. Qmax yra didžiausias šilumos kiekis, kurį modulis gali siurbti, kai ΔT=0. Imax ir Vmax yra didžiausia srovė ir įtampa, kuria modulis gali veikti. Toliau pateiktoje lentelėje apibendrinamos šios specifikacijos.
| Specifikacija | Aprašymas | Tipiškas diapazonas |
| ΔTmax | Maksimalus temperatūrų skirtumas (nuo karšto iki šalto) | 60°C - 75°C |
| Qmax | Maksimali aušinimo galia, kai ΔT=0 | 10 W – 200 W |
| Imax | Maksimali darbinė srovė | 2 A–15 A |
| Vmax | Maksimali darbinė įtampa | 3 V - 30 V |
| Modulio dydis | Ilgis x plotis x aukštis | 10 x 10 mm iki 62 x 62 mm |
| Pakopų skaičius | Vienpakopis arba daugiapakopis | 1-5 |
„Fuzhou X-Meritan Technology Co., Ltd.“ gamykla gamina įvairių specifikacijų termoelektrinius aušintuvus. Siūlome vienpakopius ir daugiapakopius modulius, kurių Qmax nuo 10 W iki 200 W, o ΔTmax nuo 60°C iki 75°C. Taip pat galime pritaikyti modulius, kad atitiktų specifinius reikalavimus. Mūsų inžinierių komanda gali padėti pasirinkti optimalų modulį jūsų programai.
Termoelektriniai aušintuvai geriausiai tinka tais atvejais, kai reikalingas vienas ar daugiau iš šių dalykų: kompaktiškas dydis, be judančių dalių, jokios vibracijos, tikslus temperatūros valdymas arba galimybė perjungti vėsinimą ir šildymą. Šios programos paprastai naudojamos tokiose pramonės šakose kaip medicina, aviacija, automobilių pramonė, plataus vartojimo elektronika ir telekomunikacijos. Medicinos pramonėje termoelektriniai aušintuvai naudojami diagnostikos prietaisuose, insulino aušintuvuose ir laboratorinėje įrangoje. Aviacijos erdvėje jie naudojami palydovų komponentuose ir aviacijos elektronikos aušinimui. Automobiliuose jie naudojami sėdynių aušinimui, akumuliatoriaus šilumos valdymui ir puodelių laikikliams. Buitinėje elektronikoje jie naudojami nešiojamuose aušintuvuose, vyno aušintuvuose ir procesoriaus aušintuvuose. Žemiau esančioje lentelėje apibendrinami pagrindiniai pritaikymai ir priežastys, kodėl termoelektriniai aušintuvai jiems tinka.
| Taikymas | Pagrindinis reikalavimas | Kodėl termoelektrinis aušintuvas |
| Medicinos diagnostikos prietaisai | Tikslus temperatūros valdymas | +/- 0,1°C tikslumas, nėra vibracijos |
| Lazerinės sistemos | Kompaktiškas, tikslus aušinimas | Mažas dydis, greitas atsakymas |
| Automobilių sėdynės | Aušinimas ir šildymas | Grąžinama srovės atsukimu |
| Nešiojami aušintuvai | Kompaktiškas, maitinamas akumuliatoriumi | Maža galia, nėra šaltnešio |
| Telekomunikacijų įranga | Patikimas, nereikalaujantis priežiūros | Nėra judančių dalių, ilgas tarnavimo laikas |
| Oro erdvė | Lengvas, be vibracijos | Kompaktiškas, kietojo kūno |
Savo gamykloje dirbame su klientais visose šiose pramonės šakose, kad pateiktume termoelektrinius aušintuvus, atitinkančius jų specifinius reikalavimus. Galime pateikti standartinius modulius arba pagal užsakymą suprojektuotus mazgus. Mūsų inžinierių komanda gali padėti atlikti šilumos skaičiavimus, parinkti modulį ir integruoti sistemą.
Norint įvertinti termoelektrinių aušintuvų tiekėją, reikia sutelkti dėmesį į gamybos pajėgumus, kokybės kontrolę, techninę pagalbą ir patirtį. Tiekėjas turi turėti galimybę pagaminti puslaidininkines granules ir surinkti modulius pagal reikiamas specifikacijas. Tam reikalinga specializuota granulių pjaustymo, litavimo ir bandymo įranga. Tiekėjas turi turėti kokybės kontrolės sistemą, kuri užtikrina nuoseklų veikimą ir patikimumą. Tai apima ΔTmax, Qmax ir sandarumo bandymus. Tiekėjas turi turėti techninę pagalbą, kuri padėtų pasirinkti modulį ir projektuoti šiluminę sistemą. Žemiau esančioje lentelėje apibendrinti vertinimo kriterijai.
| Vertinimo kriterijus | Ko ieškoti | Kodėl tai svarbu |
| Gamybos pajėgumai | Granulių gamybos, modulių surinkimo įranga | Užtikrina gaminio kokybę ir nuoseklumą |
| Kokybės kontrolė | ISO 9001, bandymų įrašai | Užtikrina nuoseklų veikimą |
| Techninė pagalba | Šilumos inžinerijos, projektavimo pagalba | Padeda pasirinkti tinkamą modulį |
| Patirtis | Rekordas termoelektros pramonėje | Rodo pajėgumą ir patikimumą |
| Tinkinimas | Galimybė kurti individualius modulius | Atitinka specifinius taikymo reikalavimus |
X-Meritan mūsų gamykla gamina termoelektrinius aušintuvus daugiau nei dešimtmetį. Investavome į pažangią granulių gamybos ir modulių surinkimo įrangą. Esame sertifikuoti pagal ISO 9001 ir saugome išsamius visų veikimo testų įrašus. Mūsų techninė komanda gali padėti pasirinkti modulį ir projektuoti šiluminę sistemą. Kviečiame įvertinti mus pagal šiuos kriterijus ir laikyti mus savo termoelektrinių aušintuvų partneriu.

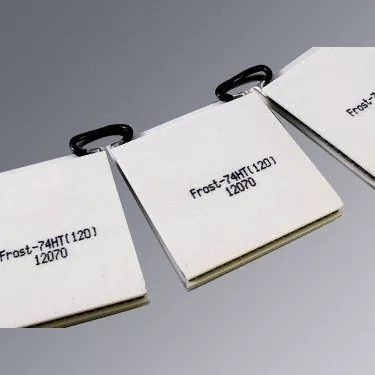

Šioje lentelėje pateikiami pagrindiniai mūsų termoelektrinių aušintuvų gaminio parametrai. Šie moduliai skirti įvairioms reikmėms – nuo medicinos prietaisų iki plataus vartojimo elektronikos. Mūsų gamykla taip pat gali gaminti pritaikytus modulius, kad atitiktų specifinius reikalavimus.
| Parametras | Specifikacijų diapazonas | Pastabos |
| ΔTmax | 60°C - 75°C | Priklauso nuo modulio lygio |
| Qmax | 10 W – 200 W | Esant ΔT=0 |
| Imax | 2 A–15 A | Maksimali darbinė srovė |
| Vmax | 3 V - 30 V | Maksimali darbinė įtampa |
| Modulio dydis | 10 x 10 mm iki 62 x 62 mm | Galimi individualūs dydžiai |
| Pakopų skaičius | 1-5 | Daugiapakopis aukštesnei ΔT |
| Keraminis substratas | Aliuminio oksidas, aliuminio nitridas | AlN didesniam šilumos laidumui |
| Lydmetalis | Sn-Sb, Sn-Bi, Au-Sn | Pasirinktas temperatūros diapazonui |
| Darbinė temperatūra | -50°C iki +150°C | Priklauso nuo litavimo ir medžiagų |
| Gyvenimo trukmė | 100 000+ valandų | Su tinkamu šilumos valdymu |
Savo gamykloje gaminame termoelektrinius aušintuvus, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti ΔTmax, Qmax, dydį ir etapų skaičių, kad atitiktų jūsų konkrečią paskirtį. Mūsų kokybės kontrolės sistema apima kiekvieno modulio našumo ir patikimumo testavimą. Mūsų tikslas – pateikti savo klientams aukštos kokybės termoelektrinius aušintuvus, atitinkančius jų šilumos valdymo poreikius.
1 klausimas: koks yra tipinis termoelektrinio aušintuvo efektyvumas, palyginti su kompresoriumi?
Atsakymas: Termoelektrinio aušintuvo našumo koeficientas (COP) paprastai yra nuo 0,5 iki 1,5, o kompresoriumi pagrįstos sistemos COP paprastai yra nuo 2 iki 4. Tai reiškia, kad termoelektriniai aušintuvai yra mažiau efektyvūs ir sunaudoja daugiau energijos tam pačiam aušinimo kiekiui. Tačiau dėl jų kompaktiško dydžio, judančių dalių trūkumo ir tikslaus temperatūros valdymo jie yra tinkamiausias pasirinkimas daugeliui programų, kur efektyvumas yra antraeilis dėl šių kitų veiksnių.
2 klausimas: ar termoelektrinį aušintuvą galima naudoti ir vėsinimui, ir šildymui?
Atsakymas: Taip, termoelektrinį aušintuvą galima naudoti ir vėsinimui, ir šildymui. Keičiant nuolatinės srovės kryptį, sukeičiama karštoji ir šaltoji pusės. Dėl to termoelektriniai aušintuvai idealiai tinka naudoti, kai reikia vėsinti ir šildyti, pavyzdžiui, automobilių sėdynėms, vyno aušintuvams ir medicinos prietaisams. Perjungimas vyksta akimirksniu ir nereikalauja papildomų komponentų.
3 klausimas: koks yra didžiausias temperatūros skirtumas, kurį gali pasiekti termoelektrinis aušintuvas?
Atsakymas: Didžiausias vienos pakopos termoelektrinio aušintuvo temperatūros skirtumas (ΔTmax) paprastai yra nuo 60 °C iki 75 °C. Didesniems temperatūrų skirtumams naudojami kelių pakopų moduliai. Daugiapakopis modulis gali pasiekti ΔTmax 100°C ar daugiau. Faktinis temperatūros skirtumas, pasiekiamas naudojant programą, priklauso nuo šilumos apkrovos ir šilumos šalinimo efektyvumo karštojoje pusėje.
4 klausimas: kiek laiko tarnauja termoelektriniai aušintuvai?
Atsakymas: Termoelektrinių aušintuvų gyvenimo trukmė yra ilga, paprastai nuo 100 000 iki 200 000 valandų, nes juose nėra judančių dalių. Eksploatavimo laiką riboja litavimo jungčių ir puslaidininkių medžiagų irimas. Tinkamai valdant šilumą ir eksploatuojant termoelektrinis aušintuvas gali tarnauti daugelį metų. Mūsų gamykla išbando mūsų modulius, kad įsitikintų, jog jie atitinka mūsų gyvenimo trukmės specifikacijas.

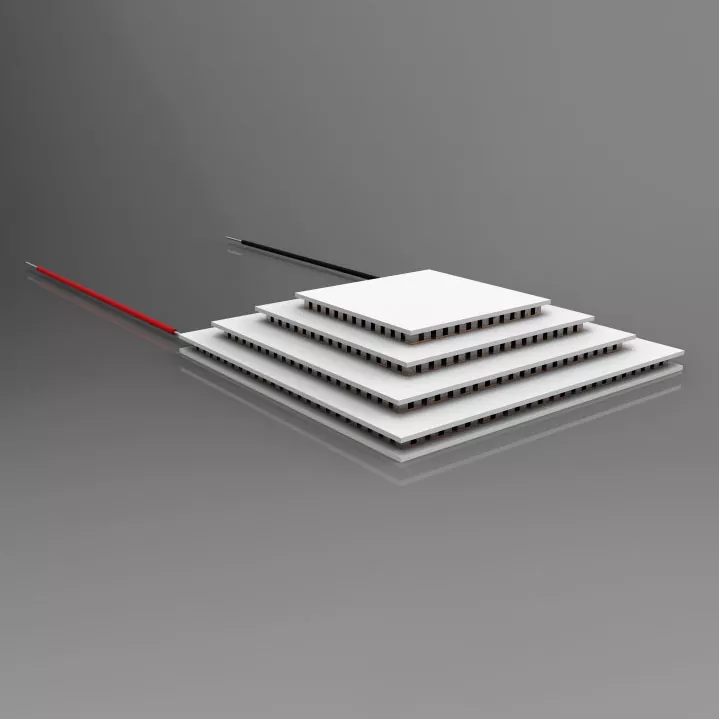

5 klausimas: kuo skiriasi vienpakopis ir daugiapakopis termoelektrinis aušintuvas?
Atsakymas: Vienpakopis termoelektrinis aušintuvas turi vieną puslaidininkių granulių sluoksnį ir gali pasiekti ΔTmax nuo 60°C iki 75°C. Daugiapakopis termoelektrinis aušintuvas turi kelis sluoksnius, sukrautus vienas ant kito, o kiekvienas sluoksnis prisideda prie bendro temperatūros skirtumo. Daugiapakopiai moduliai gali pasiekti ΔTmax 100°C ar daugiau, tačiau jie turi mažesnę aušinimo galią (Qmax) ir yra brangesni. Jie naudojami programoms, kurioms reikalinga labai žema temperatūra, pavyzdžiui, infraraudonųjų spindulių detektoriams ir CCD jutikliams.
Peltier efektas yra reiškinys, išskiriantis termoelektrinius aušintuvus nuo įprastų aušinimo įrenginių. Tai įgalina kietojo kūno šilumos siurbimą be judančių dalių, be aušalo ir be vibracijos. Dėl to termoelektriniai aušintuvai idealiai tinka naudoti, kai reikia kompaktiško dydžio, tikslaus temperatūros valdymo ir galimybės perjungti vėsinimą ir šildymą. Nors jie yra mažiau veiksmingi nei sistemos su kompresoriumi, dėl unikalių pranašumų jie yra vienintelis tinkamas pasirinkimas daugeliui sudėtingų programų. „Fuzhou X-Meritan Technology Co., Ltd.“ gamykla turi patirties ir įrangos gaminti aukštos kokybės termoelektrinius aušintuvus, atitinkančius pačius reikliausius reikalavimus. Naudojame aukštos kokybės puslaidininkines medžiagas, atliekame tikslius surinkimo procesus ir atliekame griežtus bandymus, kad užtikrintume, jog mūsų moduliai užtikrina patikimą veikimą ir ilgą tarnavimo laiką.
Whether you are designing medical devices, laser systems, automotive components, or consumer electronics, we invite you to contact us to discuss your Thermoelectric Cooler requirements. Galime pateikti pavyzdžius, techninius duomenis ir pritaikytus sprendimus. Mūsų įsipareigojimas kokybei ir klientų pasitenkinimas padarė mus patikimu partneriu įmonėms visame pasaulyje.
Susisiekite su Fuzhou X-Meritan Technology Co., Ltd. šiandienaptarti savo termoelektrinio aušintuvo reikalavimus ir sužinoti, kaip Peltier efektas gali išspręsti jūsų šilumos valdymo iššūkius.
