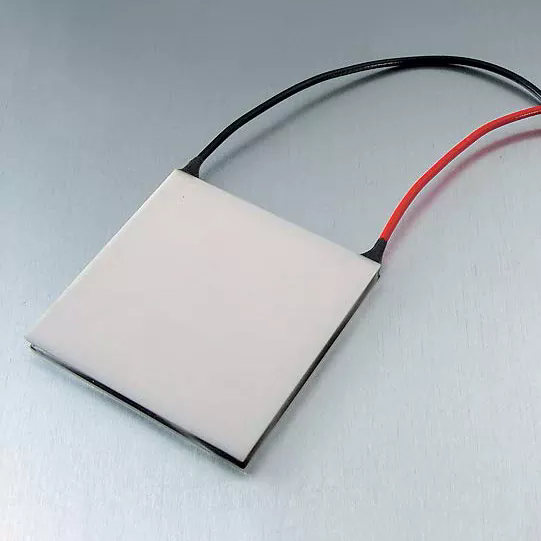

Kompaktišką medicininį analizatorių projektuojantis inžinierius turi laikyti mėginio kamerą 15°C temperatūroje 35°C aplinkos aplinkoje. Korpusas mažas, energijos biudžetas ribotas, o vietos aušinimo sistemai yra minimalios. Inžinierius žino, kad termoelektrinis aušintuvas arba TEC yra tinkama technologija šiam pritaikymui. Bet kuri TEC? Atsakymas priklauso nuo skaičiaus, kuris dažnai vertinamas pernelyg atsainiai: reikiamos aušinimo apkrovos. Jei aušinimo apkrova neįvertinta, TEC neišlaikys nustatytos vertės. Jei jis bus pervertintas, TEC bus per didelis, neefektyvus ir brangus. Teisingas aušinimo apkrovos apskaičiavimas yra pirmasis žingsnis renkantis termoelektrinį aušintuvą, kuris atitinka programos reikalavimus be nereikalingų išlaidų ar sudėtingumo.
Šis vadovas skirtas pirkimų inžinieriams, projektavimo inžinieriams ir pirkėjams, kuriems reikia nurodytitermoelektriniai aušintuvaiaušinimo reikmėms. Paaiškinsime aušinimo apkrovos komponentus, kiekvieno komponento skaičiavimo būdus, šiluminės varžos vaidmenį atitvaroje, TEC efektyvumo koeficiento (COP) poveikį, tiekėjo vertinimo kriterijus. Taip pat pateiksime išsamius gaminio parametrus iš mūsų gamyklos Fuzhou X-Meritan Technology Co., Ltd. Nesvarbu, ar aušinate medicinos prietaisą, lazerinį diodą, akumuliatorių ar kompaktišką korpusą, šis vadovas padės tiksliai apskaičiuoti aušinimo apkrovą ir pasirinkti tinkamą termoelektrinį aušintuvą.
Aušinimo apkrova – tai bendras šilumos kiekis, kuris turi būti pašalintas iš gaubto arba vėsinamo objekto, kad būtų palaikoma norima temperatūra. Tai aktyvios šilumos apkrovos, pasyviosios šilumos apkrovos ir bet kokių papildomų šilumos šaltinių, tokių kaip saulės spinduliuotė ar kondensacija, suma. Aušinimo apkrova išreiškiama vatais. Termoelektrinio aušintuvo aušinimo apkrova yra reikalinga šilumos siurblio galia (Qc) konkrečiomis darbo sąlygomis. TEC turi būti parinktas taip, kad jo Qc esant faktinei aplinkos temperatūrai ir nustatytajai vertei būtų didesnis nei aušinimo apkrova, su atitinkama saugos riba. Jei TEC Qc yra mažesnis už aušinimo apkrovą, korpusas nepasieks nustatytosios vertės. Jei TEC Qc yra daug didesnis nei aušinimo apkrova, TEC bus per didelis ir veiks mažesniu efektyvumu.
Aušinimo apkrovos skaičiavimas yra TEC pasirinkimo pagrindas, nes jis nustato reikiamą Qc, o tai savo ruožtu lemia TEC dydį, energijos suvartojimą ir kainą. Mažas medicinos prietaisas gali turėti 10 W aušinimo apkrovą, todėl reikalingas kompaktiškas TEC. Akumuliatoriaus šilumos valdymo sistemos aušinimo apkrova gali būti 200 W, todėl reikalinga didesnė TEC arba daugybė TEC. Žemiau esančioje lentelėje apibendrinami trys pagrindiniai aušinimo apkrovos komponentai ir tipiniai jų šaltiniai.
| Komponentas | Šaltinis | Tipiškas dydis |
| Aktyvi šilumos apkrova | Elektronikos komponentai, jutikliai, varikliai, lazeriai | nuo 1 W iki 200 W |
| Pasyvioji šilumos apkrova | Laidumas per korpuso sienas, konvekcija, spinduliavimas | nuo 5 W iki 50 W |
| Papildomi šilumos šaltiniai | Saulės spinduliuotė, kondensacija, išoriniai šilumos šaltiniai | Kintamasis |
| Bendra aušinimo apkrova | Visų komponentų suma | Nustato TEC Qc reikalavimą |
AtFuzhou X-Meritan Technology Co., Ltd., mūsų gamykla projektuoja ir gamina termoelektrinius aušintuvus, skirtus įvairioms aušinimo reikmėms. Mes dirbame su savo klientais, kad patikrintume, ar aušinimo apkrovos skaičiavimas yra tikslus prieš pasirenkant TEC. Mūsų inžinierių komanda gali padėti atlikti skaičiavimus ir pateikti nurodymus dėl kiekvienos programos atitinkamos saugos ribos.
Aktyvioji šilumos apkrova yra šiluma, kurią gamina korpuso viduje esantys komponentai, maitinami elektros energija. Šie komponentai gali apimti elektronines grandines, jutiklius, variklius, lazerius, LED lemputes ir kitus įrenginius, kurie elektros energiją paverčia šiluma. Aktyvioji šilumos apkrova apskaičiuojama susumavus visų korpuso viduje veikiančių komponentų suvartojamą galią. Jei komponentas nėra 100 % efektyvus, generuojama šiluma yra lygi įvesties galiai atėmus naudingą darbo našumą. Daugumoje elektroninių sistemų beveik visa elektros galia paverčiama šiluma, todėl aktyvioji šilumos apkrova yra maždaug lygi bendrai suvartojamos energijos kiekiui. Žemiau esančioje lentelėje pateikiamas aktyvios šilumos apkrovos skaičiavimo darbalapis.
| Komponentas | Energijos suvartojimas (W) | Šilumos išsklaidymas (W) | Pastabos |
| Kontrolierių valdyba | 5 W | 5 W | Visa galia išsisklaidė kaip šiluma |
| Jutiklio modulis | 2 W | 2 W | Nuolatinis veikimas |
| Lazerinis diodas | 3 W | 2,5 W | 0,5 W skleidžiama kaip šviesa |
| Ekranas | 1 W | 0,8 W | 0,2 W skleidžiama kaip šviesa |
| Bendra aktyvioji šilumos apkrova | 11 W | 10,3 W | Naudojamas TEC pasirinkimui |
Mūsų gamykloje tiekiame termoelektrinius aušintuvus su įvairiais aušinimo pajėgumais, kad atitiktų įvairias aktyvias šilumos apkrovas. Mūsų inžinierių komanda gali peržiūrėti komponentų sąrašą ir patikrinti aktyvios šilumos apkrovos skaičiavimą. Taip pat rekomenduojame savo klientams atsižvelgti į komponentų darbo ciklą, nes su pertrūkiais veikimas gali sumažinti vidutinę šilumos apkrovą.
Pasyvioji šilumos apkrova yra šiluma, kuri patenka į gaubtą iš išorinės aplinkos per sienas, dangtį ir visas angas. Jį lemia temperatūros skirtumas tarp aplinkos aplinkos ir gaubto vidaus. Pasyvioji šilumos apkrova apskaičiuojama pagal formulę Q = U × A × ΔT, kur U – bendras gaubto šilumos perdavimo koeficientas, A – gaubto paviršiaus plotas, o ΔT – temperatūros skirtumas tarp aplinkos ir vidaus. Bendras šilumos perdavimo koeficientas priklauso nuo sienos medžiagos, izoliacijos ir konvekcijos sąlygų abiejose sienos pusėse. Gerai izoliuotame korpuse U gali būti net 0,5 W/m²K. Neizoliuotame korpuse U gali siekti 5 W/m²K. Žemiau esančioje lentelėje pateikiamas pasyviosios šilumos apkrovos skaičiavimo darbalapis.
| Parametras | Simbolis | Vertė | Vienetas |
| Bendras šilumos perdavimo koeficientas | U | 2.0 | W/m²K |
| Paviršiaus plotas | A | 0.5 | m² |
| Temperatūros skirtumas | ΔT | 20 (35°C aplinkos, 15°C viduje) | K |
| Pasyvioji šilumos apkrova | Q | 20 | W |
Įmonėje X-Meritan mes padedame savo klientams apskaičiuoti pasyviąją šilumos apkrovą, pateikdami savo korpuso medžiagų ir izoliacijos galimybių šiluminės varžos vertes. Taip pat patariame naudoti atspindinčias dangas ir šilumines pertraukas, kad sumažintume pasyvią šilumos apkrovą. Mūsų tikslas – užtikrinti, kad bendra aušinimo apkrova būtų tiksliai paskaičiuota, kad pasirinktas termoelektrinis aušintuvas nebūtų nei per mažas, nei per didelis.
Aušinimo apkrovos skaičiavimas nėra baigtas, kol neatsižvelgiama į sąsajų tarp TEC ir vėsinamo objekto šiluminę varžą. TEC neaušina objekto tiesiogiai; jis aušina šaltosios pusės šilumos šalintuvą, kuris vėliau atvėsina objektą laidumu, konvekcija ar spinduliuote. Kiekviena sąsaja turi šiluminę varžą, kuri sumažina efektyvų aušinimo pajėgumą. Dažniausiai pasitaikantys sąsajos nuostoliai yra šiluminės sąsajos medžiagos (TIM) tarp TEC ir šilumos kriauklės šiluminė varža, paties šilumnešio šiluminė varža ir šiluminės trajektorijos nuo šaltosios pusės šilumos kriauklės iki objekto šiluminė varža. Žemiau esančioje lentelėje apibendrinamos įprastų sąsajos medžiagų tipinės šiluminės varžos vertės.
| Sąsaja | Tipinė šiluminė varža | Pastabos |
| Terminis tepalas (TEC į šilumos šalintuvą) | 0,1 - 0,5 °C/W | Priklauso nuo storio ir kontaktinio slėgio |
| Šiluminis padas (TEC iki šilumos kriauklės) | 0,5 - 2,0 °C/W | Lengviau pritaikyti, bet didesnis atsparumas |
| Šilumnešis (natūrali konvekcija) | 1,0 - 5,0 °C/W | Priklauso nuo dydžio ir pelekų dizaino |
| Aušintuvas (priverstinis oras) | 0,2 - 1,0 °C/W | Reikalingas ventiliatorius, bet mažesnis pasipriešinimas |
| Terminis kelias į objektą | 0,5 - 3,0 °C/W | Priklauso nuo medžiagos ir geometrijos |
Mūsų gamykloje tiekiame termoelektrinius aušintuvus, kurių paviršiaus apdaila yra optimizuota šiluminiam kontaktui. Taip pat siūlome šiluminės sąsajos medžiagas ir šilumos kriauklės dizaino palaikymą, kad padėtume klientams sumažinti sąsajos nuostolius. Mūsų tikslas – užtikrinti, kad TEC aušinimo galia būtų efektyviai perduota vėsinamam objektui, kad sistema atitiktų šiluminio efektyvumo reikalavimus.
Veikimo koeficientas (COP) yra aušinimo galios (Qc) ir elektros įvesties (Pin) santykis. Didesnis COP reiškia, kad TEC yra efektyvesnis, sunaudoja mažiau elektros energijos, kad būtų galima aušinti. Termoelektrinio aušintuvo COP priklauso nuo temperatūrų skirtumo tarp karštosios ir šaltosios pusės, TEC medžiagos ir darbinės srovės. Didėjant temperatūrų skirtumui, COP mažėja. Tai reiškia, kad TEC, kuris parinktas esant dideliam temperatūrų skirtumui, pareikalaus daugiau galios ir generuos daugiau šilumos, kurią turi išsklaidyti karštosios pusės aušintuvas. Žemiau esančioje lentelėje parodytos tipinės termoelektrinio aušintuvo COP vertės esant skirtingiems temperatūrų skirtumams.
| Temperatūros skirtumas (ΔT) | Tipiškas COP | Poveikis TEC atrankai |
| 10 K | 1,5 - 2,0 | Didelis efektyvumas, mažas energijos suvartojimas |
| 20 K | 0,8 - 1,2 | Vidutinis efektyvumas |
| 30 tūkst | 0,5 - 0,8 | Mažesnis efektyvumas, didesnis energijos suvartojimas |
| 40 tūkst | 0,3 - 0,5 | Mažas efektyvumas, didelis šilumos atmetimas |
| 50 tūkst | 0,2 - 0,3 | Labai mažas efektyvumas, gali prireikti kelių pakopų TEC |
X-Meritan pateikia COP kreives savo termoelektriniams aušintuvams, kad mūsų klientai galėtų pasirinkti TEC, kuris veikia optimaliu efektyvumu atsižvelgiant į jų temperatūros skirtumą. Taip pat patariame naudoti kelių pakopų TEC tais atvejais, kai reikia didelio temperatūros skirtumo. Mūsų tikslas – padėti savo klientams pasiekti reikiamą aušinimo efektyvumą naudojant mažiausią įmanomą energijos suvartojimą.
Norint įvertinti termoelektrinių aušintuvų tiekėją, reikia sutelkti dėmesį į gamybos galimybes, veikimo duomenis, kokybės kontrolę ir techninę pagalbą. Tiekėjas turi turėti galimybę pagaminti TEC pagal reikiamas specifikacijas, įskaitant teisingus matmenis, tinkamą porų skaičių ir tinkamą šiluminę charakteristiką. Jie turi pateikti išsamius veikimo duomenis, įskaitant Qc, COP, didžiausią srovę ir didžiausią įtampą esant skirtingiems temperatūrų skirtumams. Jie turi turėti kokybės kontrolės sistemą, kuri užtikrina nuoseklų veikimą kiekviename padalinyje. Jie turi teikti techninę pagalbą, kad padėtų klientams apskaičiuoti aušinimo apkrovą ir pasirinkti TEC. Žemiau esančioje lentelėje apibendrinami šie vertinimo kriterijai.
| Vertinimo kriterijus | Ko ieškoti | Kodėl tai svarbu |
| Gamybos pajėgumai | Tikslus surinkimas, testavimo įranga | Užtikrina gaminio kokybę ir nuoseklumą |
| Veiklos duomenys | Qc, COP, Imax, Vmax esant skirtingam ΔT | Leidžia tiksliai pasirinkti |
| Kokybės kontrolė | ISO 9001, 100% testavimas | Užtikrina nuoseklų veikimą |
| Techninė pagalba | Aušinimo apkrovos skaičiavimas, TEC parinkimas | Padeda pasirinkti tinkamą produktą |
| Patikimumas | MTBF duomenys, testavimas visą gyvenimą | Užtikrina ilgalaikį veikimą |
Savo gamykloje jau daugiau nei dešimtmetį gaminame termoelektrinius aušintuvus. Naudojame tikslią surinkimo ir testavimo įrangą, kad įsitikintume, jog kiekviena TEC atitinka savo specifikacijas. Pateikiame išsamius našumo duomenis, įskaitant Qc, COP ir maksimalius įvertinimus. Esame sertifikuoti pagal ISO 9001 ir atliekame 100% kiekvieno įrenginio testavimą. Mūsų techninė komanda gali padėti apskaičiuoti aušinimo apkrovą ir pasirinkti TEC. Kviečiame įvertinti mus pagal šiuos kriterijus ir laikyti mus savo termoelektrinių aušintuvų partneriais.
Šioje lentelėje pateikiami pagrindiniai mūsų termoelektrinių aušintuvų gaminio parametrai. Šie TEC tinka įvairioms aušinimo reikmėms, įskaitant medicinos prietaisus, lazerinius diodus, akumuliatorių paketus ir kompaktiškus korpusus. Mūsų gamykla taip pat gali gaminti pritaikytus TEC, kad atitiktų konkrečius reikalavimus.
| Parametras | Specifikacijų diapazonas | Pastabos |
| Aušinimo talpa (Qc) | 5 W – 200 W | Esant nurodytam ΔT ir srovei |
| Didžiausia srovė (Imax) | 2 A–15 A | Priklauso nuo modelio |
| Didžiausia įtampa (Vmax) | 5 V – 24 V | Priklauso nuo modelio |
| Didžiausias temperatūros skirtumas (ΔTmax) | 65–75 tūkst | Imax, vakuume |
| COP diapazonas | 0,2 - 2,0 | Priklauso nuo ΔT |
| Matmenys | 15 x 15 mm iki 62 x 62 mm | Galimi individualūs dydžiai |
| Porų skaičius | 31–241 | Nustato aušinimo pajėgumą |
| Darbinė temperatūra | -40°C iki +80°C | Priklauso nuo litavimo ir sandarinimo |
| MOQ | 10 vienetų | Dėl didelių užsakymų galima derėtis |
| Pristatymo laikas | 2-4 savaites | Priklauso nuo kiekio ir pritaikymo |
Savo gamykloje gaminame termoelektrinius aušintuvus, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti aušinimo galingumą, matmenis ir darbo temperatūrą, kad atitiktų jūsų konkrečius reikalavimus. Mūsų kokybės kontrolės sistema apima žaliavų patikrinimą, patikrinimą proceso metu ir 100% galutinį bandymą prieš išsiuntimą. Mūsų tikslas – pateikti savo klientams aukštos kokybės termoelektrinius aušintuvus, atitinkančius jų šiluminio naudingumo reikalavimus.
1 klausimas: kuo skiriasi aktyvioji ir pasyvioji šilumos apkrova?
Atsakymas: Aktyvioji šilumos apkrova yra šiluma, kurią generuoja korpuso viduje esantys elektriniai komponentai, tokie kaip valdikliai, jutikliai ir lazeriai. Pasyvioji šilumos apkrova – tai šiluma, kuri patenka į gaubtą iš išorinės aplinkos per sienas, dangtį ir angas. Abu turi būti įtraukti į aušinimo apkrovos skaičiavimą. Daugumoje kompaktiškų elektroninių korpusų dominuojantis komponentas yra aktyvi šilumos apkrova. Dideliems korpusams su prasta izoliacija pasyvioji šilumos apkrova gali būti reikšminga.
2 klausimas: kiek saugos ribos turėčiau pridėti prie aušinimo apkrovos skaičiavimo?
Atsakymas: paprastai rekomenduojama 20–30 % saugos riba. Ši marža lemia komponentų energijos suvartojimo neapibrėžtumą, sąsajų šiluminę varžą ir TEC senėjimą. Kritinėms reikmėms, pvz., medicinos prietaisams ar lazerinėms sistemoms, gali būti tinkama didesnė 50 % marža. „Fuzhou X-Meritan Technology Co., Ltd.“ galime padėti jums nustatyti tinkamą saugos ribą jūsų konkrečiai programai.
3 klausimas: kodėl COP mažėja didėjant temperatūros skirtumui?
Atsakymas: COP mažėja didėjant temperatūrų skirtumui, nes TEC turi dirbti sunkiau, kad pumpuotų šilumą prieš didesnį temperatūros gradientą. Elektros įvesties galia didėja, o aušinimo galia mažėja, todėl mažėja aušinimo ir galios santykis. Štai kodėl TEC turėtų būti pasirinktas atsižvelgiant į faktinį darbinės temperatūros skirtumą, o ne pagal didžiausią ΔT. Mūsų gamykla pateikia COP kreives, kurios rodo efektyvumą esant skirtingiems temperatūrų skirtumams.
4 klausimas: ar galiu naudoti vienos pakopos TEC esant dideliam temperatūrų skirtumui?

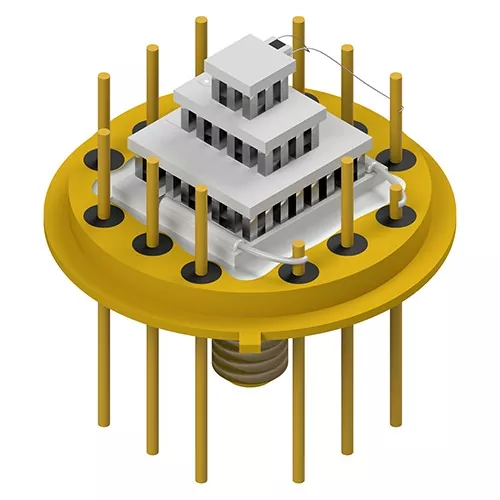

Atsakymas: Vienpakopis TEC gali pasiekti maksimalų maždaug 65–75 K temperatūros skirtumą. Esant didesniems temperatūrų skirtumams, reikalingas kelių pakopų TEC. Daugiapakopiai TEC sujungia du ar daugiau etapų, kad būtų pasiektas didesnis bendras temperatūros skirtumas, tačiau jie yra mažiau efektyvūs ir brangesni nei vieno etapo TEC. Jei jūsų programai reikia didesnio nei 70 K temperatūros skirtumo, pasikonsultuokite su mūsų inžinierių komanda, kad nustatytumėte geriausią sprendimą.
5 klausimas: kaip apskaičiuoti šilumos kriauklės šiluminę varžą?
Atsakymas: Šilumos kriauklės šiluminė varža priklauso nuo jo geometrijos, medžiagos ir oro srauto sąlygų. Paprastai šilumnešio gamintojas jį nurodo °C/W. Natūralios konvekcijos šiluminė varža yra didesnė nei priverstinio oro. Apytiksliai apytiksliai 0,1 m² paviršiaus ploto natūralios konvekcinės aušintuvo šiluminė varža gali būti apie 3–5 °C/W. Norėdami gauti tikslius rezultatus, naudokite gamintojo duomenis arba atlikite terminį testą. Mūsų gamykloje galime padėti išsirinkti TEC šiluminius reikalavimus atitinkantį šilumos šalintuvą.
Reikalingos aušinimo apkrovos apskaičiavimas yra pirmas ir svarbiausias žingsnis renkantis termoelektrinį aušintuvą. Aušinimo apkrova yra aktyviosios šilumos apkrovos, pasyviosios šilumos apkrovos ir bet kokių papildomų šilumos šaltinių suma. Jis turi būti apskaičiuojamas atsargiai, įskaitant sąsajų šiluminę varžą ir našumo koeficiento poveikį. Vadovaudamiesi šiame straipsnyje aprašytais skaičiavimo metodais, inžinieriai gali pasirinkti TEC, kuris atitinka programos šiluminius reikalavimus be nereikalingų išlaidų ar sudėtingumo. „Fuzhou X-Meritan Technology Co., Ltd.“ gamykla turi patirties ir gaminių, kad atitiktų jūsų termoelektrinio aušinimo reikalavimus. Mes teikiame išsamius našumo duomenis, techninę pagalbą ir individualų dizainą, kad padėtume jums pasiekti geriausią šiluminį sprendimą.
Nesvarbu, ar aušinate medicininį analizatorių, lazerinį diodą, akumuliatorių bloką ar kompaktišką korpusą, kviečiame susisiekti su mumis ir aptarti jūsų poreikius. Galime pateikti pavyzdžius, techninius duomenis ir programų palaikymą. Mūsų įsipareigojimas siekti kokybės ir klientų pasitenkinimo padarė mus patikimu šilumos valdymo sprendimų partneriu visame pasaulyje.
Susisiekite su Fuzhou X-Meritan Technology Co., Ltd. šiandienaptarti savo termoelektrinio aušintuvo reikalavimus ir sužinoti, kaip mūsų produktai gali patenkinti jūsų aušinimo apkrovos poreikius.
