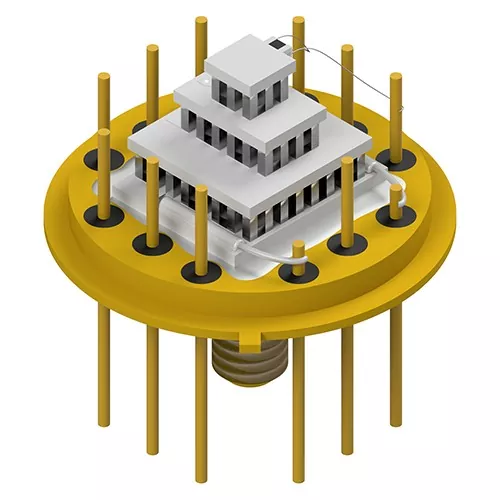

Kaip gamintojas, X-meritan Peltier Assembly naudoja puslaidininkinę termoelektrinę technologiją, kad perduotų šilumą tarp šaltosios ir karštosios modulio pusės.
„Peltier Assembly“ sujungia termoelektrinius aušinimo komponentus ir šilumos išsklaidymo dalis į vieną įrenginį. Ši konstrukcija sumažina atskirų aušinimo komponentų poreikį ir supaprastina montavimą ribotose įrangos erdvėse.
Agregatas veikia naudojant puslaidininkinio termoelektrinio aušinimo technologiją be kompresoriaus pagrindu veikiančių šaldymo komponentų. Kietojo kūno struktūra pašalina mechaninį šaldymo judėjimą ir sumažina veikimo vibraciją bei triukšmą.
Termoelektrinis modulis perduoda šilumą tiesiai tarp šaltosios ir karštosios pusės. Ši konstrukcija leidžia lokaliai valdyti elektroninių komponentų, kuriems reikalingos stabilios šiluminės sąlygos, temperatūrą.
Šaltoji pusė naudoja aliuminio arba vario šilumos perdavimo blokus, kad surinktų šilumą iš tikslinės zonos. Karštojoje pusėje yra aliumininis šilumos kriauklė ir ventiliatorius, kad būtų išleista perduodama šiluma ir būtų palaikoma agregato šiluminė pusiausvyra.
Surinkimo struktūra gali būti koreguojama pagal montavimo reikalavimus, įskaitant matmenis, TEC konfigūraciją ir prijungimo sąsajas.
Peltier agregato veikimas priklauso nuo puslaidininkinių aušinimo elementų, šilumos perdavimo medžiagų ir mechaninių konstrukcijų koordinavimo.
Termoelektrinis aušinimo lustas yra pagrindinis komponentas, atsakingas už šilumos perdavimą. Kai elektros srovė praeina per puslaidininkines medžiagas, šiluma sugeriama vienoje pusėje ir išleidžiama priešingoje pusėje, sukuriant vėsinimo efektą.
Keraminiai pagrindai suteikia elektrinę izoliaciją ir mechaninę termoelektrinių elementų atramą. Jie taip pat veikia kaip šilumos perdavimo kelio tarp puslaidininkinio lusto ir išorinių komponentų dalis.
Didelio šilumos laidumo silikoninis tepalas tepamas tarp kontaktinių paviršių, siekiant pagerinti šilumos laidumą ir sumažinti šilumos perdavimo nuostolius, atsirandančius dėl paviršiaus tarpų.
Šaltoji pusė naudoja aliuminio arba vario blokus, kad perduotų šilumą iš aušinto komponento į termoelektrinį modulį.
Karštojoje pusėje yra integruotas aliuminio radiatorius ir ventiliatorius, kad pašalintų iš šaltosios pusės perduodamą šilumą ir darbo metu susidariusią šilumą.
Pramoniniai varžtai arba epoksidinė derva naudojami vidiniams ir išoriniams komponentams pritvirtinti, išlaikant surinkimo stabilumą eksploatacijos metu.
Dėl kompaktiškos struktūros ir puslaidininkių aušinimo metodo X-meritan Peltier Assembly tinka įrangai, kuriai reikalingas vietinis temperatūros reguliavimas ir kontroliuojamas šilumos perdavimas.
|
Taikymo laukas |
Temperatūros kontrolės reikalavimas |
Surinkimo funkcija |
|
Šviesolaidinis ryšys |
Stabili optinių komponentų temperatūros kontrolė |
Perduoda šilumą iš jautrių optinių modulių |
|
Pramoninė medicinos įranga |
Kompaktiška ir mažai triukšminga aušinimo konstrukcija |
Užtikrina vietinį temperatūros reguliavimą |
|
Išmanioji automobilių elektronika |
Šiluminis valdymas ribotoje montavimo vietoje |
Pašalina šilumą iš elektroninių komponentų |
|
Buitinė elektronika |
Mažo dydžio aušinimo integracija |
Palaiko šilumos valdymą kompaktiškuose įrenginiuose |
|
Tyrimo instrumentai |
Kontroliuojamas puslaidininkių temperatūros reguliavimas |
Užtikrina vietinį aušinimą testavimo sistemoms |
X-meritan gamyba apima termoelektrinių medžiagų kūrimą, TEC komponentų apdorojimą ir surinkimo integravimą.
Gamybos įranga: Skardos panardinimo krosnis, vibracinio siūbavimo formavimo aparatas, suvirinimo aparatas, orkaitė, rašalinis spausdintuvas, lituoklis, dozavimo mašina, automatinė sandarinimo mašina, pjovimo mašina, kietinimo mašina, litavimo su perpylimu įranga ir visiškai automatinė spausdinimo mašina.
Termoelektrinių lustų išdėstymas: Patikrinkite lusto padėtį ir surinkimo tikslumą.
Keraminio pagrindo klijavimas: patikrinkite keraminių pagrindų ir termoelektrinių komponentų sukibimo sąlygas.
Litavimo jungtis: patikrinkite litavimo jungčių elektrinį ir mechaninį stabilumą.
Šiluminės sąsajos taikymas: patvirtinkite terminio tepalo padengimą ir kontaktinio paviršiaus būklę.
Mechaninės konstrukcijos stabilumas: patikrinkite tvirtinimo stiprumą ir bendrą surinkimo vientisumą.
Elektros prijungimo būklė: patikrinkite elektros jungties būseną.
Konstrukcijos nuoseklumas: patikrinkite komponentų išlygiavimą ir surinkimo būklę.
Šilumos perdavimo kelio būklė: Patikrinkite šilumos laidumo kelio vientisumą.
Aušinimo ir šilumos išsklaidymo funkcija: patvirtinkite aušinimo ir šilumos išsklaidymo funkciją.
Prieš montuodami įsitikinkite, kad kontaktinis paviršius yra lygus ir švarus. Tarp modulio ir kontaktinio paviršiaus tolygiai sutepkite terminį tepalą. Tolygiai priveržkite tvirtinimo varžtus, kad išvengtumėte per didelio keraminio pagrindo įtempimo.
Karštojoje pusėje turi būti pakankamai vietos šilumai išsklaidyti. Prastas šiluminis kontaktas arba nepakankama šilumos išsiskyrimo galimybė gali sumažinti aušinimo efektyvumą.
Šaltoji pusė sugeria šilumą iš tikslinio komponento, o karštoji išleidžia šilumą per šilumos kriaukle ir ventiliatorių.
Diegimo metu:
● Šaltoji pusė jungiasi prie komponento, kurį reikia aušinti.
● Karštoji pusė jungiasi prie šilumos išsklaidymo struktūros.
● Oro srautas aplink aušintuvą turi likti laisvas.
Maitinimas turi atitikti pasirinkto termoelektrinio aušinimo modulio elektrines specifikacijas.
Rekomenduojami svarstymai:
● Naudokite stabilų nuolatinės srovės maitinimo šaltinį.
● Suderinkite įtampos ir srovės reikalavimus su TEC modulio specifikacijomis.
● Venkite nestabilių maitinimo sąlygų, kurios gali turėti įtakos aušinimo veikimui.
Dažniausios priežastys yra:
● Nepakankama šilumnešio talpa
● Prastas kontaktas tarp šilumos perdavimo paviršių
● Netolygus terminio tepalo naudojimas
● Dulkės blokuoja šilumos išsklaidymo paviršių
● Netinkamas aušinimo konstrukcijos montavimas
Karštoji pusė turi nuolat išleisti perduodamą šilumą. Šilumos kaupimasis gali sumažinti aušinimo efektą.
X-meritan turi gamybos pajėgumus, apimančius termoelektrines medžiagas, TEC komponentus ir integruotus šiluminius mazgus. Gamybos sistema palaiko visą procesą nuo termoelektrinių medžiagų kūrimo iki Peltier Assembly integracijos.
● Termoelektrinių medžiagų kūrimas: kurkite ir apdorokite termoelektrines medžiagas, skirtas TEC komponentams.
● Visa surinkimo gamyba: integruokite termoelektrinius lustus, keraminius pagrindus, šiluminės sąsajos medžiagas, šilumos perdavimo blokus, aušintuvus ir ventiliatorius į gatavus aušinimo mazgus.
● Vidaus apdorojimo įranga: gamybos linijose yra skardos panardinimo krosnys, vibracinio siūbavimo formų mašinos, suvirinimo aparatai, dozavimo mašinos, automatinės sandarinimo mašinos, litavimo pakartotinio srauto įranga ir kita surinkimo įranga.
● Daugiapakopė kokybės patikra: kontroliuokite pagrindinius procesus, įskaitant drožlių įdėjimą, keraminio pagrindo klijavimą, litavimo jungtis, šiluminės sąsajos taikymą ir galutinės surinkimo būklės patikras.
● Šiluminės struktūros projektavimo galimybės: kurkite šilumos perdavimo ir šilumos išsklaidymo struktūras pagal skirtingus įrangos integravimo reikalavimus.
X-meritan gamybos patirtis apima šviesolaidinio ryšio, pramoninės medicinos įrangos, išmaniosios automobilių elektronikos, plataus vartojimo elektronikos ir tyrimų instrumentus, kuriems reikalingas puslaidininkinis aušinimas ir temperatūros valdymas.
