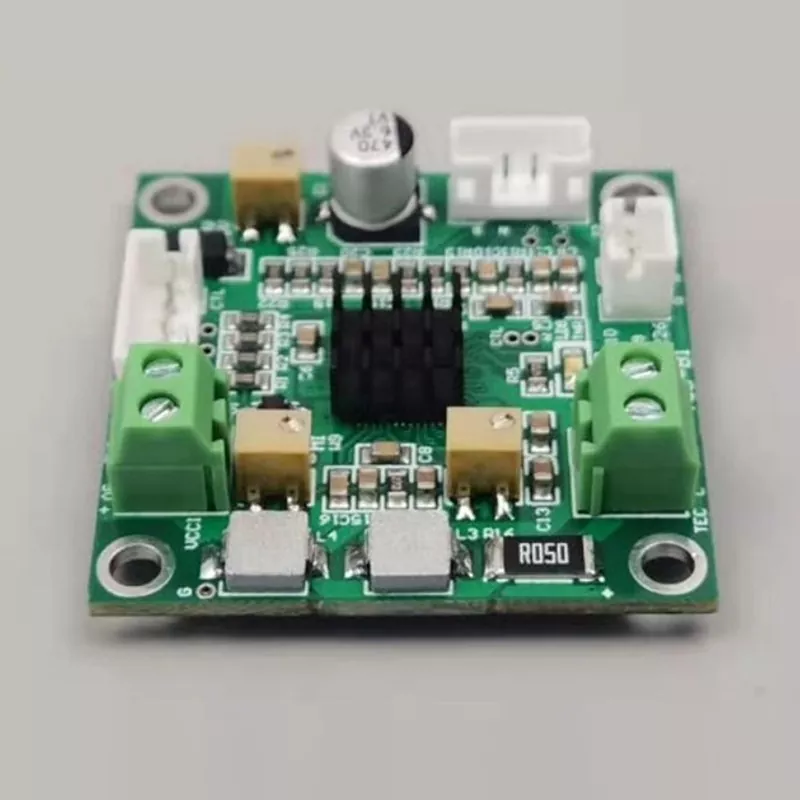

ATC-M1 temperatūros reguliatorius su trumpojo ciklo PID

X-Meritan kuria termoelektrines medžiagas, aušintuvus, NTC komponentus ir temperatūros valdiklius puslaidininkių šilumos valdymui. ATC-M1 temperatūros valdiklis su trumpo ciklo PID sujungia kompaktišką 34 mm x 20 mm plokštę su trumpo ciklo PID valdymu, 10K NTC temperatūros grįžtamuoju ryšiu ir TEC išvesties valdikliu, skirtu mažos šiluminės inercijos mikroobjektams. Jis veikia nuo 3,0 V iki 5,0 V nuolatinės srovės, palaiko numatytąjį temperatūros diapazoną nuo +10 iki +40 laipsnių C, o gamykloje nustatyta 25 laipsnių C temperatūra. Temperatūra gali būti reguliuojama naudojant W9 potenciometrą arba analoginį įvestį, o nurodytas temperatūros valdymo stabilumas yra 0,001 laipsnio C.

Pagrindinės savybės

Trumpojo ciklo PID valdymas

ATC-M1 temperatūros valdiklis su trumpojo ciklo PID naudoja trumpojo ciklo PID grįžtamojo ryšio metodą, skirtą mažos šiluminės inercijos mikroobjektams. Dažni korekciniai veiksmai padeda valdikliui reaguoti į valdomo objekto šiluminės būklės pokyčius nepasikliaujant didesniu šiluminiu atsaku, susietu su įprastomis sistemomis.

Kompaktiška plokštės struktūra

Tik 34 mm x 20 mm matmenys ir 15,5 mm bendras aukštis ATC-M1 tinka kompaktiškiems šiluminio valdymo blokams. Jo mažas formos koeficientas yra ypač svarbus miniatiūrinėms optinėms, jutimo ir elektroninėms struktūroms, kur vidinė erdvė yra ribota.

TEC išvesties valdymas

Valdiklis skirtas dirbti su termoelektriniais aušinimo komponentais. Jo maksimali TEC srovė yra 2,5 A, o maksimali TEC įtampa yra 4,3 V, kai tiekiamas 5 V, arba 2,5 V, kai tiekiamas 3,3 V. Šios apibrėžtos ribos suteikia aiškų pagrindą suderinti valdiklį su susijusia TEC sistema.

Atsiliepimai apie temperatūrą

10K NTC jutiklis naudojamas temperatūros matavimui ir grįžtamajam ryšiui. Nurodytas temperatūros valdymo stabilumas yra 0,001 laipsnio C, užtikrinantis tikslumą, reikalingą tais atvejais, kai nedideli temperatūros svyravimai gali turėti įtakos temperatūrai jautrių komponentų veikimo būklei.

Techniniai duomenys

Dizaino palyginimas

Taikymo sritys

1. Fotonika: X-Meritan identifikuoja fotonikos programas, įskaitant detektoriaus aušinimą. Kompaktiška valdiklio struktūra ir temperatūros grįžtamojo ryšio funkcija yra tinkamas valdymo elementas mažiems termoelektriniams aušinimo mazgams.

2. Telekomunikacijos: įmonės taikomųjų programų asortimentą sudaro telekomunikacijų komponentų terminis stabilizavimas ir aušinimas. Tikslus temperatūros reguliavimas gali būti įtrauktas į kompaktiškas šilumos valdymo architektūras.

3. Medicininė įranga: X-Meritan pateikia PGR stiprintuvų ir su temperatūra susijusių taikomųjų programų sąrašą medicinoje. Temperatūros kontrolė yra svarbi sistemų, kuriose veikimo sąlygos priklauso nuo kontroliuojamos šiluminės aplinkos, dalis.

4. Aerospace Sensing: bendrovės kosmoso programos apima ledo aptikimo jutiklius, šilumos srauto jutiklius ir IR jutiklius. Kompaktiški šilumos valdymo komponentai gali būti temperatūrai jautrių jutimo sistemų dalis.

5. Automobilių elektronika: X-Meritan taip pat nustato LiDAR, AR ir detektorių terminį stabilizavimą, todėl kompaktiškas termoelektrinis valdymas gali būti naudojamas automobilių ir elektroninių jutiklių programoms. ATC-M1 temperatūros valdiklis su trumpojo ciklo PID gali būti naudojamas kompaktiškoms šilumos valdymo architektūroms, kai valdomas objektas turi mažą šiluminę masę.

Sistemos integravimas

1. TEC elektrinės ribos: ATC-M1 temperatūros reguliatorius su trumpojo ciklo PID veikia neviršijant nurodytų maksimalių įtampos ir srovės verčių.

2. Temperatūros grįžtamasis ryšys: 10K NTC įvestis suteikia valdymo sistemos temperatūros grįžtamąjį ryšį.

3. Temperatūros diapazonas: numatytasis temperatūros reguliavimo diapazonas yra nuo +10 iki +40 laipsnių C, o gamykloje nustatyta numatytoji temperatūra yra 25 laipsniai C.

4. Išvesties nustatymai: gamyklinė numatytoji maksimali išėjimo įtampa yra 2,0 V, o gamyklos numatytoji maksimali išėjimo srovė yra 1,0 A.

5. Reguliavimo metodas: Temperatūros reguliavimą galima atlikti naudojant W9 potenciometrą, taip pat palaikoma analoginė temperatūros įvestis.

6. Produkto konfigūracija: programoms, kurioms reikalinga kitokia konfigūracija, X-Meritan teigia, kad produktai gali būti gaminami pagal brėžinius arba pavyzdžius. Aptarnavimo procesas apima ankstyvojo etapo komunikaciją, mėginio patvirtinimą ir gamybą po patvirtinimo.

X-Meritan pajėgumas

ATC-M1 yra „X-Meritan“ termoelektrinių technologijų portfelio dalis, apimanti termoelektrines medžiagas, termoelektrinius aušintuvus, TEC mazgus, NTC komponentus ir temperatūros valdiklius. Ši gaminio struktūra sujungia temperatūros valdymo plokštę su termoelektriniais komponentais ir jutimo elementais, naudojamais kompaktiškose šilumos valdymo sistemose.

Pilna termoelektrinių technologijų grandinė

„X-Meritan“ galimybės apima termoelektrinių medžiagų kūrimą, pagrindinių komponentų pritaikymą individualiems poreikiams ir šilumos išsklaidymo sprendimų projektavimą. ATC-M1 ši techninė taikymo sritis yra tiesiogiai susijusi su TEC išėjimo valdymu, NTC temperatūros grįžtamuoju ryšiu ir kompaktiškų elektroninių ir optinių mazgų šilumos valdymo reikalavimais.

5 pagrindinės taikymo sritys

X-Meritan praneša apie programas penkiose pagrindinėse srityse: šviesolaidiniai ryšiai, pramoninė medicinos įranga, išmanioji automobilių elektronika, plataus vartojimo elektronika ir tyrimų institucijos. Šios taikymo sritys yra tinkamas ATC-M1 techninis pagrindas, ypač ten, kur reikalingas kompaktiškas termoelektrinis aušinimas ir kontroliuojama darbinė temperatūra.

„Fortune 500“ įmonių bendradarbiavimas

„X-Meritan“ teigia, kad bendradarbiauja su „Fortune 500“ įmonėmis ir keliomis pagrindinėmis nacionalinėmis laboratorijomis. Ši patirtis aktuali kuriant ir taikant termoelektrinius komponentus ir temperatūros valdymo technologijas, naudojamas specializuotose elektroninėse ir šilumos valdymo sistemose.

Keli gamybos procesai

„X-Meritan“ į sąrašą įtraukta gamybos įranga – skardos panardinimo krosnys, vibracinio svyravimo formavimo mašinos, suvirinimo aparatai, orkaitės, dozavimo aparatai, automatinės sandarinimo mašinos, pakartotinio litavimo įranga ir visiškai automatinės spausdinimo mašinos. Šie gamybos procesai palaiko su termoelektriniais komponentais susijusių komponentų ir elektroninių temperatūros kontrolės produktų gamybą.

55% Europos rinkos pasiskirstymas

X-Meritan praneša, kad Europa sudaro 55 % savo tarptautinės rinkos, o Šiaurės Amerika – 15 %, Pietryčių Azija – 15 %, o kitos rinkos – 15 %. Tarptautinis pritaikymas patvirtina įmonės patirtį tiekiant termoelektrinius ir temperatūros valdymo produktus įvairioms techninėms aplinkoms.

6. Integruoto terminio tirpalo palaikymas

Be atskirų temperatūros valdymo komponentų, „X-Meritan“ teikia šilumos išsklaidymo sprendimų dizainą ir gaminių pasirinkimo palaikymą. Tai leidžia ATC-M1 temperatūros valdiklį su trumpojo ciklo PID laikyti kartu su atitinkamu termoelektriniu aušintuvu, NTC komponentu ir šilumos valdymo reikalavimais, o ne kaip izoliuotą valdymo plokštę.

DUK

K: Kokio tipo temperatūros jutiklį naudoja ATC-M1?

A: Jis naudoja 10K NTC temperatūros jutiklį temperatūros matavimui ir atsiliepimams.

K: Koks yra temperatūros kontrolės stabilumas?

A: Nurodytas temperatūros valdymo stabilumas yra 0,001 laipsnio C.

Kl .: kokia yra didžiausia TEC srovė?

A: Didžiausia TEC srovė yra 2,5 A.

Kl .: koks yra valdiklio dydis?

A: ATC-M1 temperatūros valdiklio su trumpojo ciklo PID plokštės matmenys yra 34 mm x 20 mm, o bendras aukštis – 15,5 mm.

Kl .: koks yra numatytasis temperatūros nustatymas?

A: Gamykloje nustatyta temperatūra yra 25 laipsniai C, o numatytasis reguliavimo diapazonas yra nuo +10 iki +40 laipsnių C.

Kl .: Ar X-Meritan gali kurti produktus pagal brėžinius ar pavyzdžius?

A: Taip. X-Meritan teigia, kad gali gaminti produktus pagal brėžinius ar pavyzdžius, prieš gaminant pavyzdį.
