Itin kompaktiško dydžio TCB-SS temperatūros reguliatorius, skirtas mikro TEC

„X-Meritan“ gamina itin kompaktiško dydžio TCB-SS temperatūros valdiklį, skirtą „Micro TEC“ programoms, kur reikia kartu atsižvelgti į plokštės erdvę, temperatūros stabilumą ir valdomą TEC išvestį. TCB-SS integruoja temperatūros jutimą ir TEC valdymą mažoje valdymo plokštėje, todėl Micro TEC galima reguliuoti naudojant grįžtamuoju ryšiu pagrįstą temperatūros valdymo kilpą.

Valdiklis sukurtas pagal kompaktiškos plokštės formatą, o ne pagal bendrosios paskirties temperatūros valdymo architektūrą. Jis naudoja 10K NTC jutiklį kaip numatytąją temperatūros jutimo įvestį ir palaiko numatytąją 4,5 V TEC įtampą su maksimalia 3A TEC srove, todėl plokštė tinka miniatiūrinėms šilumos valdymo sistemoms.

Parametrai

Valdymo struktūra

Atsiliepimai apie temperatūrą

10K NTC aptinka temperatūros pokyčius ir siunčia signalą į valdiklį.

PID valdymas

Valdiklis lygina išmatuotą temperatūrą su tiksline verte ir reguliuoja Micro TEC išėjimą per PID valdymą.

Nepertraukiamas važiavimas

Nepertraukiamas išėjimas reguliuoja TEC pavarą veikimo metu, o ne pasikliauja tik paprastu įjungimu/išjungimu.

Pagrindinės savybės

Itin kompaktiška plokštė

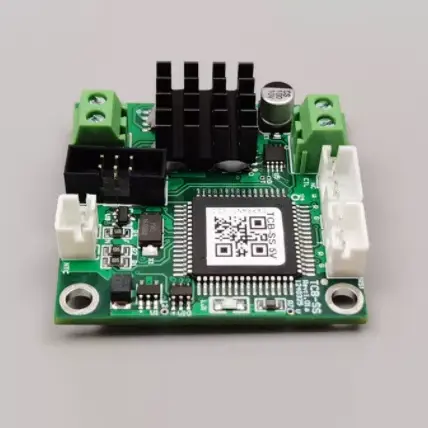

4 cm × 4 cm × 1,28 cm matmenų itin kompaktiško dydžio TCB-SS temperatūros valdiklis, sukurtas „Micro TEC“, skirtas „Micro TEC“ sistemoms su ribota montavimo vieta.

0,01°C temperatūros valdymas

Valdiklis užtikrina 0,01 °C temperatūros reguliavimo tikslumą ir 0,01 °C nustatytos temperatūros tikslumą, kad būtų galima tiksliai reguliuoti temperatūrą.

>94 % išvesties efektyvumas

Kai išėjimo efektyvumas viršija 94%, valdiklis užtikrina efektyvų TEC važiavimą kompaktiškose temperatūros valdymo sistemose.

4,5 V TEC išvestis, 3 A maks.

Numatytoji TEC įtampa yra 4,5 V, o maksimali TEC srovė yra 3 A, skirta suderinamoms Micro TEC programoms.

10K NTC temperatūros jutimas

Numatytasis jutiklis yra 10K NTC, kurio B vertė yra 3950, teikianti temperatūros grįžtamąjį ryšį valdymo kilpai.

-60°C iki +170°C Matavimas

Temperatūros reguliavimo matavimo diapazonas yra nuo -60°C iki +170°C, o nurodytas valdymo temperatūros diapazonas yra nuo -20°C iki +100°C.

Integruota apsauga

Integruotos funkcijos apima viršsrovę, viršįtampą, temperatūros ribojimą ir TEC atvirojo / trumpojo jungimo aptikimą, kad būtų galima stebėti valdiklį ir prijungtą TEC veikimo metu.

Suderinamumas

Prieš integruojant TEC elektros reikalavimus, NTC charakteristikas, tikslinę temperatūrą ir plokštės tiekimą reikia patikrinti pagal valdiklio specifikacijas.

Taikymo sritys

Tikslieji optiniai moduliai

TCB-SS temperatūros valdiklis ypač kompaktiško dydžio ir sukurtas mikro TEC suteikia kompaktišką optinių modulių temperatūros valdymą, kai reikalingos stabilios šiluminės sąlygos.

Lazerinių diodų sistemos

Jis gali valdyti suderinamą Micro TEC, kad reguliuotų lazerinių diodų temperatūrą kompaktiškose optinėse sistemose.

Miniatiūrinė laboratorinė įranga

Kompaktiškas valdiklis tinka laboratoriniams prietaisams, kuriems reikalingas Micro TEC pagrįstas temperatūros reguliavimas ribotoje montavimo vietoje.

Nešiojamoji diagnostikos įranga

TCB-SS palaiko temperatūros valdymą kompaktiškuose diagnostikos įrenginiuose, kur plokštės dydis ir šilumos reguliavimas yra svarbūs projektavimo veiksniai.

Infraraudonųjų spindulių ir CCD jutikliai

Valdiklis gali būti integruotas su Micro TEC sistemomis, skirtomis temperatūrai jautrių infraraudonųjų spindulių detektorių ir CCD jutiklių temperatūros reguliavimui.

DUK

1 klausimas: kokiam TEC tipui skirtas valdiklis?

1 atsakymas: itin kompaktiško dydžio TCB-SS temperatūros valdiklis, skirtas Micro TEC, skirtas naudoti Micro TEC. Prijungtas TEC turi būti patikrintas pagal nurodytą 4,5 V numatytąją TEC įtampą ir 3 A maksimalią srovę.

2 klausimas: kokia NTC jutiklio konfigūracija naudojama?

A2: numatytoji temperatūros jutimo konfigūracija yra 10K NTC, kurios B vertė yra 3950. Kiti jutiklio reikalavimai turėtų būti patvirtinti projekto specifikacijos metu.

3 klausimas: kuo skiriasi matavimo diapazonas ir valdymo diapazonas?

A3: temperatūros valdymo matavimo diapazonas yra nuo -60 °C iki +170 °C, o nurodytas valdymo temperatūros diapazonas yra nuo -20 °C iki +100 °C. Matavimo diapazonas rodo temperatūros jutimo galimybę, o valdymo diapazonas apibrėžia nurodytą temperatūros reguliavimo diapazoną.

4 klausimas: kokio maitinimo šaltinio reikia plokštei?

A4: plokštės maitinimo įtampa yra 5V ±10% DC. Sistema turi užtikrinti tinkamą maitinimo šaltinį, kuris liktų šiame nurodytame įvesties diapazone.

5 klausimas: kokia yra maksimali TEC srovė?

A5: didžiausia nurodyta TEC srovė yra 3 A, o numatytoji TEC įtampa yra 4,5 V. Faktiškai prijungtas TEC turėtų būti parinktas pagal jo elektros reikalavimus ir valdiklio ribas.

6 klausimas: kokį temperatūros tikslumą gali užtikrinti valdiklis?

A6: nurodytas temperatūros reguliavimo tikslumas yra 0,01 ° C, o nustatytos temperatūros tikslumas taip pat nurodytas kaip 0,01 ° C.

7 klausimas: kokios apsaugos funkcijos yra įtrauktos?

A7: Valdiklis apima apsaugą nuo viršsrovių, apsaugą nuo viršįtampių, temperatūros ribojimą ir TEC atviros grandinės bei trumpojo jungimo aptikimą.
