LiDAR sistema autonominėje transporto priemonėje arba pakelės jutiklio blokas turi patikimai veikti temperatūros diapazone, kuris gali būti nuo -40°C žiemą iki +85°C esant tiesioginei vasaros saulei. Korpuso viduje lazeriniai diodai, fotodetektoriai ir optiniai komponentai yra jautrūs temperatūrai. Vos kelių laipsnių poslinkis gali pakeisti lazerio spinduliuotės bangos ilgį, sumažinti detektoriaus signalo ir triukšmo santykį bei iškreipti optinį derinimą. Rezultatas yra diapazono tikslumo ir taškų debesies kokybės pablogėjimas. Pirkimo inžinieriui, nurodančiam šilumos valdymo komponentus, klausimas yra ne tai, ar reikalinga temperatūros kontrolė, bet kokia technologija gali ją užtikrinti pagal LiDAR sistemos dydžio, galios ir patikimumo apribojimus.Termoelektriniai aušintuvaipasirodė kaip tinkamiausias daugelio šių iššūkių sprendimas.
Šis vadovas skirtas pirkėjams ir projektavimo inžinieriams, kurie turi suprasti, kaip termoelektriniai aušintuvai sprendžia temperatūros valdymo problemas LiDAR sistemose. Apžvelgsime konkrečius LiDAR šiluminius iššūkius, termoelektrinių aušintuvų veikimo principą, pagrindines vertintinas specifikacijas, integravimo aspektus ir tiekėjo pasirinkimo kriterijus. Taip pat pateiksime išsamius gaminio parametrus iš mūsų gamyklos adresuFuzhou X-Meritan Technology Co., Ltd.Nesvarbu, ar kuriate LiDAR sistemą, skirtą automobilių, pramonės ar žemėlapių programoms, šis vadovas padės pasirinkti tinkamą termoelektrinį aušintuvą, atitinkantį jūsų šilumos valdymo reikalavimus.
LiDAR sistemos kelia unikalų šiluminių iššūkių rinkinį, kuris skiriasi nuo kitų elektroninių sistemų. Pirmasis iššūkis yra lazerinio diodo jautrumas. Lazerinio diodo spinduliuotės bangos ilgis keičiasi kintant temperatūrai maždaug 0,3 nm/°C greičiu. LiDAR sistemoje, kuri naudoja siaurajuosčius optinius filtrus arba bangos ilgiui jautrų aptikimą, dėl šio poslinkio gali nesutapti lazerio bangos ilgis ir filtro pralaidumo dažnis, todėl sumažėja signalo stiprumas ir aptikimo diapazonas. Antrasis iššūkis yra fotodetektoriaus šiluminis triukšmas. Detektoriaus tamsi srovė ir triukšmo ekvivalentinė galia didėja didėjant temperatūrai, todėl blogėja signalo ir triukšmo santykis bei atstumo matavimo tikslumas. Trečias iššūkis – optinio stendo šiluminis plėtimasis. Optiniai komponentai montuojami ant bendro stendo, o jei stendas plečiasi arba susitraukia nuo temperatūros, gali pasislinkti lazerio, detektoriaus ir skenuojančios optikos išlygiavimas, dėl ko gali atsirasti nukreipimo klaidų. Žemiau esančioje lentelėje apibendrinami šie iššūkiai ir jų poveikis.
| Iššūkis | Šaltinis | Poveikis LiDAR veikimui |
| Lazerio bangos ilgio dreifas | Lazerinio diodo temperatūros koeficientas | Sumažėjęs signalo stiprumas, diapazono praradimas |
| Detektoriaus triukšmo padidėjimas | Šiluminis triukšmas fotodetektoriuje | Mažesnis SNR, sumažintas tikslumas |
| Optinis stendo išplėtimas | Montavimo medžiagų terminis plėtimasis | Netaikymas, nukreipimo klaidos |
| Aplinkos temperatūros kraštutinumai | Veiklos aplinka | Sistemos gedimas arba pablogėjęs veikimas |
| Šilumos išsklaidymo tankis | Kompaktiškas korpusas | Lokalizuotos karštosios vietos, terminiai gradientai |
„Fuzhou X-Meritan Technology Co., Ltd.“ gamykla gamina termoelektrinius aušintuvus, kurie yra specialiai sukurti šiems iššūkiams spręsti. Suprantame LiDAR sistemų šiluminius reikalavimus ir bendradarbiaujame su savo klientais, kad pasirinktume tinkamą aušintuvą pagal jų specifinę lazerio galią, detektoriaus tipą ir aplinkos sąlygas.

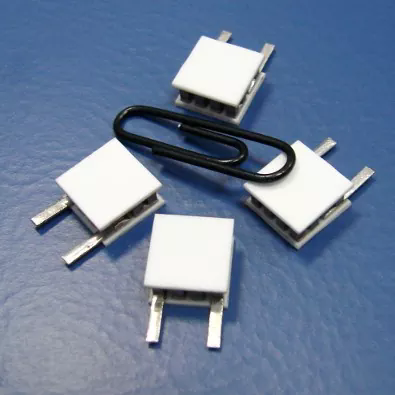

Termoelektrinis aušintuvas yra kietojo kūno šilumos siurblys, kuris naudoja Peltier efektą šilumai perduoti iš vienos įrenginio pusės į kitą, kai veikia nuolatinė srovė. Įrenginį sudaro puslaidininkinių granulių, paprastai bismuto telurido, masyvas, įterptas tarp dviejų keraminių substratų. Kai teka srovė, viena pusė tampa šalta (šaltoji), o kita - karšta (karšta). Šiluma sugeriama šaltoje pusėje ir išleidžiama karštojoje, kur ją išsklaido radiatorius. Sukeitus srovę, pasikeičia šilumos perdavimo kryptis, todėl tą patį įrenginį galima naudoti ir aušinimui, ir šildymui. Šis dvikryptis valdymas yra pagrindinis privalumas LiDAR sistemoms, kurios turi veikti tiek karštoje, tiek šaltoje aplinkoje. Žemiau esančioje lentelėje termoelektriniai aušintuvai lyginami su kitomis aušinimo technologijomis.
| Technologijos | Vėsinimas/šildymas | Dydis | Tikslumas | Patikimumas | Triukšmas/Vibracija |
| Termoelektrinis aušintuvas | Abu | Kompaktiškas | Aukšta (+/- 0,1 °C) | Aukšta (kieta būsena) | Nėra |
| Kompresoriaus pagrindu | Abu | Didelis | Vidutinis | Vidutinis (judančios dalys) | Aukštas |
| Gerbėjų pagrindu | Tik vėsinimas | Vidutinis | Žemas | Vidutinis (guolių susidėvėjimas) | Vidutinis |
| Šilumos vamzdis | Tik vėsinimas | Kompaktiškas | Žemas | Aukštas | Nėra |
Mūsų gamykloje mes projektuojame savo termoelektrinius aušintuvus, kad atitiktų griežtus LiDAR sistemų reikalavimus. Naudojame aukštos kokybės bismuto telūrido granules ir pažangius keraminius substratus, kad pasiektume didelį aušinimo pajėgumą ir kompaktišką plotą. Mūsų aušintuvuose yra integruoti temperatūros jutikliai ir valdymo elektronika, leidžianti tiksliai stabilizuoti lazerinio diodo ir detektoriaus temperatūrą.
Rinkdamiesi termoelektrinį aušintuvą LiDAR sistemai, pirkėjai turėtų įvertinti keletą pagrindinių specifikacijų. Aušinimo pajėgumas (Qc) nustato, kiek šilumos aušintuvas gali pašalinti esant tam tikram temperatūros skirtumui. Naudojant LiDAR, aušinimo pajėgumas turi būti pakankamas, kad būtų galima atlaikyti šilumos apkrovą iš lazerinio diodo, detektoriaus ir bet kokių kitų šilumą generuojančių komponentų. Didžiausias temperatūros skirtumas (ΔTmax) nustato didžiausią temperatūros skirtumą, kurį aušintuvas gali pasiekti tarp šaltos ir karštos pusės. Srovės ir įtampos nominalai nustato maitinimo reikalavimus. Pėdsakas ir storis lemia integravimo apribojimus. Veikimo koeficientas (COP) lemia aušintuvo efektyvumą. Toliau pateiktoje lentelėje apibendrinamos šios specifikacijos.
| Specifikacija | Tipiškas LiDAR diapazonas | Svarba |
| Aušinimo talpa (Qc) | 5 W – 50 W | Turi viršyti bendrą šilumos apkrovą |
| Maksimalus temperatūros skirtumas (ΔTmax) | 65°C - 75°C | Nustato aušinimo pajėgumą |
| Dabartinis (Imax) | 2 A–8 A | Nustato maitinimo šaltinį |
| Įtampa (Vmax) | 5 V – 24 V | Nustato maitinimo šaltinį |
| Pėdsakas | 10 x 10 mm iki 40 x 40 mm | Nustato integraciją |
| Storis | 2 mm - 6 mm | Nustato integraciją |
| Našumo koeficientas (COP) | 0,3 - 0,6 | Nustato energijos vartojimo efektyvumą |
„Fuzhou X-Meritan Technology Co., Ltd.“ gamykla siūlo įvairius termoelektrinius aušintuvus su skirtingais aušinimo pajėgumais, plotais ir įtampa. Galime padėti savo klientams pasirinkti tinkamą aušintuvą, atitinkantį jų konkrečius LiDAR šiluminius reikalavimus. Mūsų inžinierių komanda taip pat gali suteikti šilumos modeliavimo ir projektavimo palaikymą, kad užtikrintų, jog aušintuvas būtų tinkamai integruotas į LiDAR korpusą.
Termoelektrinio aušintuvo veikimas LiDAR sistemoje priklauso ne tik nuo paties aušintuvo, bet ir nuo to, kaip jis integruotas. Keletas veiksnių gali turėti įtakos našumui. Pirmasis yra šiluminė sąsaja tarp aušintuvo ir lazerinio diodo arba detektoriaus. Prasta šiluminė sąsaja, pvz., sausa jungtis arba nelygus paviršius, gali padidinti šiluminę varžą ir sumažinti aušinimo efektyvumą. Antrasis yra radiatoriaus dizainas. Karštoji aušintuvo pusė turi sugebėti išsklaidyti šilumą į aplinkos aplinką. Jei aušintuvas yra per mažas arba oro srautas yra nepakankamas, karštosios pusės temperatūra pakils, sumažindama aušinimo pajėgumą ir gali perkaisti aušintuvą. Trečia – šaltosios pusės šiluminė izoliacija. Šaltoji pusė turi būti izoliuota nuo aplinkos, kad būtų išvengta šilumos nutekėjimo, kuris sumažintų aušinimo efektyvumą. Toliau pateiktoje lentelėje apibendrinami šie integravimo veiksniai.
| Integracijos faktorius | Poveikis našumui | Sušvelninimas |
| Šiluminės sąsajos medžiaga | Prasta sąsaja padidina šiluminę varžą | Naudokite didelio laidumo terminį tepalą arba trinkeles |
| Radiatoriaus dizainas | Nepakankamas aušintuvas sumažina aušinimo pajėgumą | Dydžio radiatorius maksimaliai šilumos apkrovai |
| Oro srautas | Prastas oro srautas padidina karštosios pusės temperatūrą | Užtikrinkite tinkamą vėdinimą arba priverstinį orą |
| Šaltosios pusės izoliacija | Šilumos nutekėjimas sumažina aušinimo efektyvumą | Aplink šaltąją pusę naudokite izoliaciją |
| Kondensatas | Ant šaltų paviršių gali susidaryti drėgmė | Naudokite sandarų gaubtą arba sausiklį |
Savo gamykloje teikiame techninę pagalbą, kad padėtume klientams integruoti termoelektrinį aušintuvą į savo LiDAR sistemą. Galime rekomenduoti šiluminės sąsajos medžiagas, radiatorių dizainą ir sandarinimo metodus, kurie užtikrina optimalų veikimą. Mūsų tikslas yra padėti savo klientams pasiekti temperatūros stabilumą, kurio reikalauja jų LiDAR sistema.
Norint įvertinti LiDAR taikomųjų programų termoelektrinių aušintuvų tiekėją, reikia sutelkti dėmesį į šiluminio projektavimo galimybes, gamybos kokybę, testavimą ir programų palaikymą. Tiekėjas turėtų turėti galimybę suprojektuoti ir pagaminti aušintuvus pagal reikiamas specifikacijas, įskaitant pasirinktinius plotus ir įtampą. Gamybos kokybė turi būti vienoda, su griežtais granulių išdėstymo ir keramikos lygumo nuokrypiais. Tiekėjas turi patikrinti kiekvieną aušintuvą dėl aušinimo galios, ΔTmax ir nuotėkio srovės. Ir tiekėjas turėtų teikti taikomųjų programų palaikymą, įskaitant terminio modeliavimo ir integravimo nurodymus. Žemiau esančioje lentelėje apibendrinami šie vertinimo kriterijai.
| Vertinimo kriterijus | Ko ieškoti | Kodėl tai svarbu |
| Šiluminio projektavimo galimybė | Individualus dizainas, šilumos modeliavimas | Užtikrina optimalų programos veikimą |
| Gamybos kokybė | Tikslus granulių išdėstymas, keraminis lygumas | Užtikrina pastovų veikimą ir patikimumą |
| Testavimas | Aušinimo talpa, ΔTmax, nuotėkio srovė | Užtikrina, kad aušintuvas atitiktų specifikacijas |
| Programų palaikymas | Integravimo gairės, šiluminis modeliavimas | Padeda pasiekti optimalų sistemos veikimą |
X-Meritan mūsų gamykla gamina termoelektrinius aušintuvus daugiau nei dešimtmetį. Turime didelę patirtį šiluminio projektavimo ir gamybos srityse. Mes išbandome kiekvieną aušintuvą prieš išsiuntimą ir teikiame techninę pagalbą savo klientams. Kviečiame įvertinti mus pagal šiuos kriterijus ir laikyti mus savo LiDAR termoelektrinių aušintuvų partneriu.
Šioje lentelėje pateikiami pagrindiniai mūsų termoelektrinių aušintuvų gaminio parametrai. Šie aušintuvai skirti LiDAR sistemoms ir kitoms tikslioms šilumos valdymo programoms. Mūsų gamykla taip pat gali gaminti individualius aušintuvus, kad atitiktų konkrečius reikalavimus.
| Parametras | Specifikacijų diapazonas | Pastabos |
| Aušinimo talpa (Qc) | 5 W – 50 W | Esant ΔT = 0°C |
| Maksimalus temperatūros skirtumas (ΔTmax) | 65°C - 75°C | Kai Qc = 0 W |
| Dabartinis (Imax) | 2 A–8 A | Pasirinktas maitinimo šaltiniui |
| Įtampa (Vmax) | 5 V – 24 V | Pasirinktas maitinimo šaltiniui |
| Pėdsakas | 10 x 10 mm iki 40 x 40 mm | Galimi individualūs dydžiai |
| Storis | 2 mm - 6 mm | Pasirinkta integracijai |
| Keramikinė medžiaga | Aliuminio oksidas (Al2O3) | Standartinis |
| Granulių medžiaga | Bismuto teluridas (Bi2Te3) | Didelio našumo |
| Darbinė temperatūra | -40°C iki +85°C | Pasirinkta aplinkai |
| Integravimo parinktys | Jutiklis, valdymo elektronika | Galimi pasirinktiniai variantai |
| MOQ | 100 vienetų | Dėl didelių užsakymų galima derėtis |
| Pristatymo laikas | 2-4 savaites | Priklauso nuo kiekio ir pritaikymo |
Savo gamykloje gaminame termoelektrinius aušintuvus, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti aušinimo pajėgumą, plotą, įtampą ir integravimo parinktis, kad atitiktų jūsų konkrečius reikalavimus. Mūsų kokybės kontrolės sistema apima žaliavų patikrinimą, patikrinimą proceso metu ir galutinį patikrinimą prieš išsiuntimą. Mūsų tikslas – pateikti savo klientams aukštos kokybės termoelektrinius aušintuvus, atitinkančius jų LiDAR šilumos valdymo poreikius.
1 klausimas: ar termoelektrinis aušintuvas gali vėsinti ir šildyti LiDAR sistemą?
Atsakymas: Taip, termoelektrinis aušintuvas gali ir vėsinti, ir šildyti. Pakeitus nuolatinės srovės poliškumą, pasikeičia šilumos perdavimo kryptis. Tai leidžia tam pačiam aušintuvui šildyti lazerinį diodą šaltoje aplinkoje ir vėsinti jį karštoje aplinkoje. Ši dvikryptė galimybė yra būtina LiDAR sistemoms, kurios turi veikti plačiame temperatūrų diapazone. „Fuzhou X-Meritan Technology Co., Ltd.“ mūsų aušintuvai yra skirti veikti dviem kryptimis.
2 klausimas: kiek energijos sunaudoja termoelektrinis aušintuvas LiDAR sistemoje?
Atsakymas: Energijos suvartojimas priklauso nuo aušinimo galios, temperatūros skirtumo ir COP. Įprastas LiDAR termoelektrinis aušintuvas gali sunaudoti nuo 5 iki 20 vatų. COP paprastai yra 0,3–0,6, o tai reiškia, kad už kiekvieną pašalintą šilumos vatą aušintuvas sunaudoja 1,7–3,3 vatų elektros energijos. Energijos suvartojimas turi būti įtrauktas į bendrą sistemos energijos biudžetą.
3 klausimas: koks yra įprastas temperatūros stabilumas, pasiekiamas naudojant termoelektrinį aušintuvą?
Atsakymas: Su tinkamai suprojektuota valdymo kilpa termoelektrinis aušintuvas gali pasiekti +/- 0,1 °C ar geresnį temperatūros stabilumą. Šis tikslumo lygis yra būtinas LiDAR sistemoms, kurioms reikalingas stabilus lazerio bangos ilgis ir detektoriaus veikimas. Stabilumas priklauso nuo temperatūros jutiklio kokybės, valdymo elektronikos ir sistemos šiluminės konstrukcijos.
4 klausimas: ar termoelektrinius aušintuvus galima naudoti automobilių LiDAR sistemose?
Atsakymas: Taip, termoelektriniai aušintuvai naudojami automobilių LiDAR sistemose. Jie turi atitikti automobiliams keliamus vibracijos, smūgio ir temperatūros ciklų reikalavimus. Mūsų gamykloje siūlome aušintuvus, kurie yra išbandyti pagal automobilių standartus, įskaitant vibraciją ir terminį šoką. Taip pat galime pateikti AEC-Q100 kvalifikuotą valdymo elektroniką, skirtą automobiliams.
5 klausimas: kaip pasirinkti tinkamą termoelektrinį aušintuvą savo LiDAR sistemai?
Atsakymas: Norėdami pasirinkti tinkamą termoelektrinį aušintuvą, turite nustatyti bendrą šilumos apkrovą, reikiamą temperatūros skirtumą, turimą maitinimo šaltinį ir integravimo apribojimus. Mūsų inžinierių komanda gali padėti jums apskaičiuoti šiuos reikalavimus ir pasirinkti optimalų aušintuvą jūsų programai. Taip pat teikiame šilumos modeliavimo palaikymą, kad patikrintume dizainą prieš kuriant prototipą.
LiDAR sistemos kelia didelių temperatūros valdymo iššūkių – nuo lazerio bangos ilgio dreifo ir detektoriaus triukšmo iki optinio nesutapimo ir aplinkos kraštutinumų. Termoelektriniai aušintuvai sprendžia šiuos iššūkius naudodami tikslią dvikryptę kietojo kūno temperatūros valdymą kompaktiškoje ir patikimoje pakuotėje. Pirkimo inžinieriai ir projektavimo komandos turi suprasti šiluminius iššūkius, aušintuvo specifikacijas ir integravimo aspektus, kad jie galėtų pasirinkti tinkamą sprendimą. „Fuzhou X-Meritan Technology Co., Ltd.“ gamykla turi patirties ir galimybių gaminti termoelektrinius aušintuvus, atitinkančius griežtus LiDAR sistemų reikalavimus. Glaudžiai bendradarbiaujame su savo klientais, kad pasirinktume tinkamą aušintuvą ir užtikrintume sėkmingą integraciją.
Nesvarbu, ar kuriate LiDAR autonominėms transporto priemonėms, pramoninei automatikai ar žemėlapių programoms, kviečiame susisiekti su mumis ir aptarti savo poreikius. Galime pateikti pavyzdžius, techninius duomenis ir pritaikytus sprendimus. Mūsų įsipareigojimas kokybei ir klientų pasitenkinimas padarė mus patikimu partneriu LiDAR sistemų kūrėjams visame pasaulyje.
Susisiekite su Fuzhou X-Meritan Technology Co., Ltd. šiandienaptarti LiDAR termoelektrinio aušintuvo reikalavimus ir sužinoti, kaip mūsų produktai gali užtikrinti jūsų sistemos reikalingą šiluminį stabilumą.
