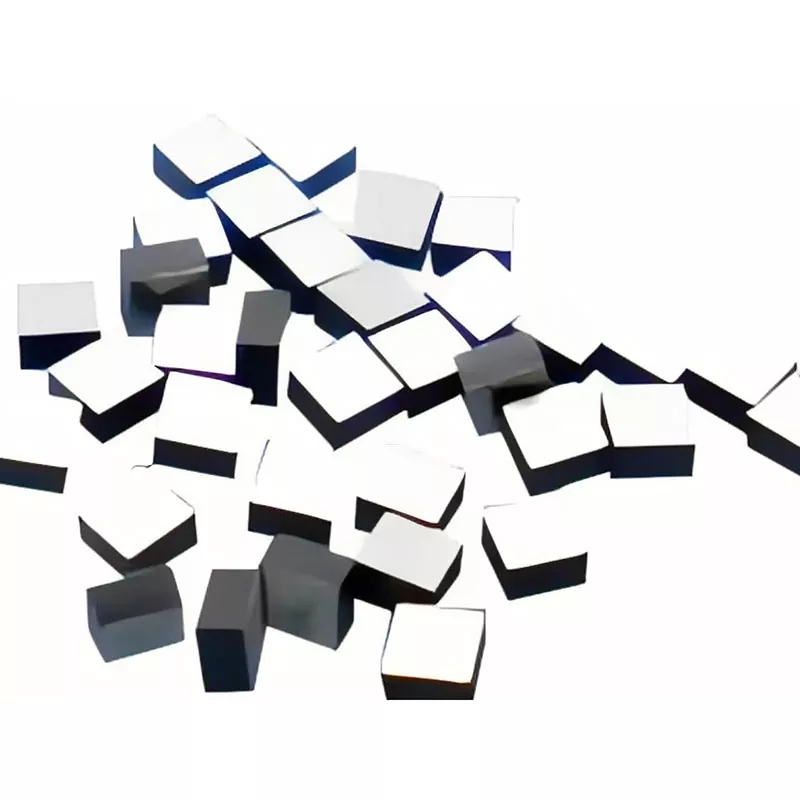

Didelio tikslumo NTC termistoriaus lustas

NTC termistoriai naudoja neigiamą temperatūros koeficiento charakteristiką, o tai reiškia, kad jų atsparumas keičiasi keičiantis temperatūrai. Jutimo grandinėje varžos kitimas gali būti konvertuojamas į temperatūros informaciją, skirtą stebėti ir valdyti.

Naudojant lustą, R25, B vertės, atsparumo tolerancijos, lusto matmenų ir elektrodo struktūros pasirinkimas tiesiogiai veikia grandinės suderinimą ir surinkimą. R25 reiškia vardinę varžą esant 25°C, o B vertė apibūdina termistoriaus varžos-temperatūros charakteristiką.

Didelio tikslumo NTC termistoriaus lustas skirtas naudoti, kai jutimo elementą reikia statyti arti temperatūrai jautraus komponento, išlaikant mažą užimamą erdvę.

Techniniai parametrai

Šie modeliai atspindi galimas gaminio specifikacijas. Elektros vertės ir matmenys turi būti parinkti pagal reikiamas grandinės charakteristikas ir surinkimo būdą.

Papildomi galimi diapazonai

Mažas dydis

Didelio tikslumo NTC termistoriaus lustas yra kompaktiškų konstrukcijų, skirtų naudoti, kai įprastas supakuotas temperatūros jutiklis užimtų per daug vietos. Atrinkti modeliai dabartiniame diapazone yra net 0,45 × 0,45 mm, o pritaikytus lusto matmenis galima įvertinti pagal klientų brėžinius ar pavyzdžius.

Mažos lusto struktūra tinka jutiklio elemento vietai šalia optinių, elektroninių ar kitų temperatūrai jautrių komponentų. Galutiniai matmenys turi būti patvirtinti pagal reikalingas elektrines charakteristikas ir surinkimo procesą.

Vielos klijavimas

Lustas gali būti tiekiamas su paauksuotais arba pasidabruotais elektrodais vielos sujungimui. Aukso, aliuminio ir sidabro vielos sujungimas gali būti palaikomas priklausomai nuo elektrodo konfigūracijos ir surinkimo proceso.

Ši konstrukcija tinka kompaktiškiems hibridiniams moduliams ir kitiems mazgams, kur termistorių reikia integruoti tiesiai į jutimo sritį. Elektrodų medžiagos ir sujungimo reikalavimai gali būti patvirtinti atliekant mėginio įvertinimą.

Laidiniai NTC termistoriai taip pat naudojami kompaktiškuose optiniuose siųstuvuose-imtuvuose, kur jutiklis yra arti temperatūrai jautrių optinių komponentų.

Atsparumas ir B vertė

Atsparumas ir B vertė turėtų būti parinkti kaip suderintas derinys, o ne traktuoti kaip visiškai nepriklausomi parametrai. Galimas atsparumo diapazonas yra nuo 1kΩ iki 1000kΩ, o B vertės diapazonas yra nuo 3200K iki 4500K.

Konstruojant grandinės vardinę varžą 25 °C temperatūroje, B vertę, toleranciją ir reikiamą jutimo diapazoną reikia atsižvelgti kartu. Galimi standartiniai deriniai, o nestandartiniai reikalavimai gali būti įvertinti pagal paraišką.

B vertė paprastai nurodoma kartu su jos etaloninės temperatūros diapazonu, pvz., B25/50 arba B25/85, todėl tiksli apibrėžimas turi būti patvirtintas atitinkamoje gaminio specifikacijoje prieš kalibruojant grandinę. Komercinių lustų NTC produktų duomenys iš pagrindinių gamintojų panašiai nurodo R25 ir B vertes su nustatytomis etaloninėmis temperatūromis.

Pasipriešinimo tolerancija

Atrinkti modeliai gali būti tiekiami su ±0,5% ir ±1% atsparumo tolerancijos parinktimis. Ši specifikacija apibūdina leistiną vardinės varžos vertės nuokrypį ir neturėtų būti pateikiama kaip bendras temperatūros matavimo tikslumas.

Temperatūrai jautrių grandinių atsparumo tolerancija, B vertės tolerancija, grandinės konstrukcija, kalibravimo metodas ir veikimo sąlygos gali turėti įtakos galutiniam temperatūros matavimo rezultatui. Todėl reikiamą paklaidą reikia pasirinkti pagal visą jutimo sistemą.

Šiluminis atsakas

Išvardytų modelių šiluminė laiko konstanta yra ≤2 s arba ≤3 s, priklausomai nuo lusto struktūros ir modelio. Mažesnė terminė laiko konstanta paprastai rodo, kad termistorius greičiau pasiekia šiluminę pusiausvyrą su aplinkinėmis sąlygomis.

Tikrasis atsakas surinktame modulyje taip pat priklauso nuo montavimo būdo, šiluminės jungties, aplinkinių medžiagų ir oro srauto. Dėl šios priežasties lusto specifikacija turėtų būti vertinama kartu su realia montavimo struktūra.

Programos

Optinis ryšys

Didelio tikslumo NTC termistoriaus lustą galima integruoti į optinio ryšio modulius ir optinius siųstuvus-imtuvus, kad būtų galima stebėti temperatūrą. Dėl kompaktiškos konstrukcijos jutiklio elementą galima pastatyti arti temperatūrai jautrių optinių komponentų, nepridedant įprasto išorinio jutiklio paketo.

Tai ypač aktualu optiniams mazgams, kur turima montavimo vieta yra ribota, o temperatūros pokyčius reikia stebėti arti valdomo komponento. Laidiniai NTC termistoriai yra specialiai naudojami temperatūros jutimui optinių siųstuvų-imtuvų konstrukcijose.

Medicinos įranga

Kompaktiški NTC lustai gali būti integruoti į medicinos prietaisus ir laboratorinę įrangą, kur temperatūros jutiklis turi tilpti į ribotą montavimo vietą. Skirtingos varžos vertės, B vertės ir tolerancijos parinktys leidžia suderinti komponentą su skirtingomis jutiklių grandinėmis.

Galutinė specifikacija turėtų būti parinkta pagal reikiamą temperatūros diapazoną, grandinės charakteristikas, montavimo būdą ir taikomus įrangos reikalavimus.

Automobilių radaras

Automobilių radarų moduliuose yra kompaktiškų elektroninių komponentų, kuriems veikimo metu gali reikėti stebėti temperatūrą. Mažas NTC lusto formos koeficientas leidžia temperatūros jutiklį integruoti į didelio tankio elektroninius mazgus.

Naudojant automobilius, prieš pasirenkant galutinį modelį reikia patvirtinti reikiamą darbinę temperatūrą, atsparumo charakteristikas, toleranciją, mechaninę struktūrą ir patikimumo reikalavimus.

Laboratorinė įranga

Lustą taip pat galima naudoti laboratorinėje ir bandymų įrangoje, kur reikalingas kompaktiškas temperatūros jutimo elementas. Atsparumas ir B vertė gali būti parenkami pagal jutimo grandinę, o lusto matmenys gali būti vertinami kartu su turima montavimo erdve.

Dėl prototipo ar pritaikytos įrangos X-Meritan gali įvertinti reikalavimus pagal klientų brėžinius ar pavyzdžius prieš gaminant.

Tinkinimas

Elektriniai parametrai

Didelio tikslumo NTC termistoriaus lustas gali būti įvertintas pagal pritaikytus elektros reikalavimus. Galimos varžos vertės apima nuo 1kΩ iki 1000kΩ, o B vertės nuo 3200K iki 4500K. Pasirinktoms specifikacijoms galimos ±0,5% ir ±1% atsparumo tolerancijos parinktys.

Prašydami pritaikyto modelio, klientai gali pateikti reikiamą R25, B vertę, toleranciją, veikimo sąlygas ir tikslinį pritaikymą. Šie parametrai padeda nustatyti, ar galima naudoti esamą modelį, ar reikia įvertinti naują specifikaciją.

Lukšto matmenys

Lustų matmenys gali būti vertinami pagal turimą montavimo erdvę ir surinkimo procesą. Esami modeliai apima kompaktiškas konstrukcijas, tokias kaip 0,45 × 0,45 × 0,20 mm ir 0,45 × 0,45 × 0,25 mm.

Dėl nestandartinių matmenų X-Meritan gali peržiūrėti klientų brėžinius ar pavyzdžius ir patvirtinti pasiekiamą struktūrą kartu su reikalingais elektriniais parametrais.

Elektrodų parinktys

Galimi paauksuoto arba sidabruoto elektrodo variantai, atitinkantys skirtingus klijavimo reikalavimus. Elektrodo medžiaga turėtų būti parinkta kartu su numatoma vielos medžiaga ir sujungimo procesu.

Kuriant pavyzdį, prieš masinę gamybą galima patikrinti elektrodo struktūrą, sujungimo būdą, lusto matmenis ir elektrines charakteristikas.

Gamyba ir pavyzdžių palaikymas

„X-Meritan“ gamina su puslaidininkiais susijusias medžiagas ir komponentus bei teikia individualių elektroninių komponentų gamybos palaikymą. Turima gamybinė įranga – vibracinės staklės, suvirinimo aparatai, automatinės pakavimo mašinos, tikslaus pjovimo įrenginiai.

Individualizuotų NTC termistorių lustų gamyba gali būti įvertinta pagal klientų pavyzdžius arba brėžinius. Prieš pradedant masinę gamybą, mėginio patvirtinimo etapas gali būti naudojamas matmenims, elektros parametrams, elektrodų reikalavimams ir surinkimo suderinamumui patikrinti.

Šis procesas suteikia klientams apibrėžtą tašką patikrinti, ar produktas atitinka jų taikymo reikalavimus, prieš išleidžiant didesnį gamybos užsakymą.

DUK

Kokios varžos ir B vertės galimos?

Galimas atsparumo diapazonas yra nuo 1kΩ iki 1000kΩ, o B vertės nuo 3200K iki 4500K. Standartiniai modeliai apima 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ ir 100kΩ varžos vertes.

Kokia atsparumo tolerancija galima?

Galimos pasirinktos specifikacijos su ±0,5% ir ±1% atsparumo tolerancija. Reikiamą paklaidą reikia pasirinkti pagal grandinės ir temperatūros jutimo reikalavimus.

Ar galima lustą sujungti viela?

Taip. Galimi paauksuotų arba sidabruotų elektrodų variantai. Aukso, aliuminio ir sidabro vielos sujungimas gali būti įvertintas pagal elektrodo konfigūraciją ir surinkimo procesą.

Koks yra mažiausias turimas lusto dydis?

Gaminių asortimente yra kompaktiški modeliai, tokie kaip 0,45 × 0,45 × 0,20 mm ir 0,45 × 0,45 × 0,25 mm. Individualūs matmenys gali būti įvertinti pagal kliento brėžinius ar pavyzdžius, o galutinis dydis priklauso nuo reikiamų elektrinių ir konstrukcinių specifikacijų.

Taip. X-Meritan gali įvertinti pritaikytą varžą, B vertę, matmenis, toleranciją ir elektrodų reikalavimus. Kliento brėžiniai ar pavyzdžiai gali būti naudojami kaip produkto įvertinimo ir pavyzdžio patvirtinimo pagrindas.

Kaip pasirinkti NTC termistoriaus lustą?

Pradėkite nuo reikalingo atsparumo esant 25°C, B vertės, temperatūros jutimo diapazono, atsparumo tolerancijos, turimos įrengimo vietos ir klijavimo metodo. Individualizuotoms programoms tinkamos specifikacijos gali padėti pateikti grandinės reikalavimus, montavimo brėžinį arba esamą pavyzdį.

Apie X-Meritan

X-Meritan yra Kinijos gamintojas, kurio specializacija yra su puslaidininkiais susijusios medžiagos, komponentai ir šilumos valdymo produktai. Jos galimybės apima medžiagų kūrimą, komponentų gamybą, pritaikytą gamybą ir programų palaikymą.

Bendrovė aptarnauja programas, įskaitant optinį ryšį, jutiklius, medicinos įrangą, automobilių elektroniką ir plataus vartojimo elektroniką. Produktai tiekiami į Europą, Šiaurės Ameriką, Pietų Ameriką, Pietryčių Aziją ir kitas tarptautines rinkas.

Didelio tikslumo NTC termistoriaus lustui „X-Meritan“ teikia paramą nuo specifikacijų parinkimo ir mėginių įvertinimo iki pritaikytos gamybos. Klientai gali pateikti brėžinius, pavyzdžius ar elektros reikalavimus techniniam įvertinimui prieš gamybą
