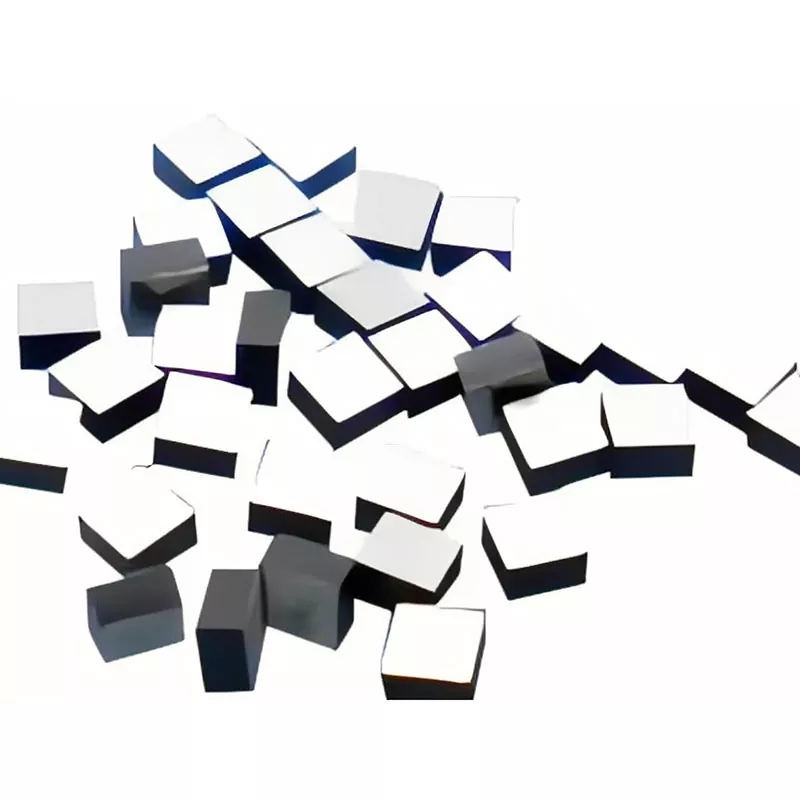

NTC termistorius, skirtas infraraudonųjų spindulių termopilui

NTC termistorius, skirtas infraraudonųjų spindulių „Thermopile“, pateikia papildomą temperatūros signalą, pakeisdamas savo varžą pagal jutiklio temperatūrą. Tada termopolio signalas ir NTC signalas gali būti apdorojami kartu, kad būtų kompensuojami su temperatūros pokyčiais susiję pokyčiai. Dėl to NTC yra svarbus pagalbinis infraraudonųjų spindulių termopolio sistemų komponentas, kur reikalingas matavimo stabilumas ir pakartojamumas.

Kaip tai veikia

Pagrindiniai darbo santykiai gali būti suprantami taip:

Infraraudonoji spinduliuotė
↓
Thermopile generuoja elektros išvestį
↓
Aplinkos arba jutiklio temperatūros pokyčiai
↓
NTC atsparumo pokyčiai
↓
Temperatūros informaciją nuskaito grandinė
↓
Taikomas temperatūros kompensavimas
↓
Stabilesnis termopolio matavimas

Kai infraraudonoji spinduliuotė pasiekia termopilą, jutiklis generuoja elektros išvestį, susijusį su temperatūros skirtumu tarp jutiklio elemento ir jo atskaitos aplinkos.

Tuo pačiu metu aplinkos temperatūros pokyčiai gali pakeisti termopilo pakuotės ir aplinkinių komponentų temperatūrą. NTC termistorius reaguoja į šį temperatūros pokytį atitinkamai pakeisdamas varžą.

Signalo apdorojimo grandinė naudoja NTC varžos informaciją, kad įvertintų su temperatūra susijusį poveikį ir pritaikytų kompensaciją termopolio išėjimui. Tikslas yra ne padidinti infraraudonųjų spindulių signalą, o sumažinti matavimo pokyčius, susijusius su jutiklio šiluminės aplinkos pokyčiais.

Kodėl temperatūros kompensavimas yra svarbus

Infraraudonųjų spindulių termopolio NTC termistoriui įtakoja ne tik tikslinis objektas. Jutiklio agregato temperatūros pokyčiai taip pat gali turėti įtakos išvesties signalui.

Santykį galima apibendrinti taip:

Techninės specifikacijos

Programos

Nekontaktiniai infraraudonųjų spindulių termometrai

Infraraudonųjų spindulių termometrai naudoja termopilo jutimo elementus, kad aptiktų šiluminę spinduliuotę be tiesioginio kontakto su taikiniu. NTC gali pateikti temperatūros informaciją, kad kompensuotų pokyčius, atsiradusius dėl jutiklio šiluminės aplinkos pokyčių.

Medicininis temperatūros matavimas

Termopoliais pagrįstoms temperatūros matavimo sistemoms, įskaitant ausų termometrus ir kitą bekontaktę medicininę temperatūros įrangą, reikalinga stabili jutiklio išvestis kintančiomis aplinkos sąlygomis. NTC palaiko kompensavimo procesą stebėdamas atitinkamus temperatūros pokyčius aplink jutiklį.

Infraraudonųjų spindulių aptikimo įranga

Keičiantis jutiklio temperatūrai, infraraudonųjų spindulių aptikimo sistemų išvestis gali keistis. Suderintas NTC suteikia temperatūros atskaitą, reikalingą nuo temperatūros priklausomiems poveikiams aptikimo sistemoje koreguoti.

ŠVOK ir aplinkos jutimas

Išmanioji ŠVOK įranga ir aplinkos stebėjimo įrenginiai gali veikti nuolat kintančiomis aplinkos sąlygomis. NTC temperatūros kompensavimas gali padėti termopile pagrįstiems infraraudonųjų spindulių jutimo moduliams išlaikyti nuoseklesnius matavimus.

Buitinė technika

Kompaktiški infraraudonųjų spindulių jutimo moduliai naudojami įvairiuose išmaniuosiuose prietaisuose temperatūros aptikimui ir stebėjimui. NTC galima integruoti į termopolio agregatą, kur reikalinga temperatūros kompensacija ribotoje montavimo vietoje.

Tyrimai ir moksliniai instrumentai

Mokslinei ir laboratorinei infraraudonųjų spindulių matavimo įrangai gali reikėti kontroliuojamo ir pakartojamo jutiklio veikimo. Tinkamai suderintas NTC gali suteikti atskaitos temperatūrą, reikalingą termopilo kompensavimui ir kalibravimui.

Kodėl verta rinktis X-Meritan Thermopile NTC sprendimams?

X-Meritan pranašumas neapsiriboja individualaus termistoriaus tiekimu. Bendrovė dirba su termoelektrinėmis medžiagomis, pagrindiniais komponentais, bandymais ir šilumos valdymo sprendimais, suteikdama platesnį techninį pagrindą komponentų pritaikymui.

Medžiagų ir komponentų galimybės

„X-Meritan“ turi patirties termoelektrinių medžiagų ir puslaidininkių šilumos valdymo komponentų srityje, padeda klientams, dirbantiems su temperatūros valdymu ir jutikliais susijusiuose projektuose.

Individualių komponentų kūrimas

Atsparumas, B vertė, matmenys ir tolerancija gali būti aptariami pagal kliento termopilo surinkimo ar elektroninės grandinės reikalavimus.

Kokybės kontrolė ir testavimas

Gamybos ir testavimo procesai naudojami komponentų veikimui ir partijos nuoseklumui patikrinti, palaikant stabilų tiekimą prototipo patikrai ir vėlesnei gamybai.

Mėginio patikrinimas prieš masinę gamybą

Klientai gali pateikti brėžinius, pavyzdžius ar techninius reikalavimus. „X-Meritan“ gali perduoti technines detales, surengti mėginių patikrinimą ir, patvirtinus, pradėti masinę gamybą.

Techninės integracijos palaikymas

Klientams, kuriantiems naują termopilo modulį, X-Meritan gali dalyvauti renkantis komponentus ir techninį ryšį, kad padėtų suderinti NTC su jutikliu ir kompensavimo sistema.

DUK

Kokia yra infraraudonųjų spindulių termopilo NTC termistoriaus funkcija infraraudonųjų spindulių termopile?

NTC termistorius pateikia temperatūros informaciją, kad kompensuotų su temperatūra susijusius termopolio išėjimo pokyčius. Paprastai jis naudojamas kaip temperatūros atskaitos arba kompensavimo komponentas, o ne pagrindinis infraraudonųjų spindulių detektorius.

Kodėl infraraudonųjų spindulių termopilui reikia temperatūros kompensavimo?

Termopolio našumą gali paveikti jutiklio pakuotės ir supančios aplinkos temperatūros pokyčiai. Be tinkamos kompensacijos šie pokyčiai gali sukelti matavimo pokyčius, net jei tikslinė temperatūra nesikeičia.

Kaip NTC kompensuoja termopolio jutiklį?

NTC keičia atsparumą, kai keičiasi jo temperatūra. Termopolio sistema nuskaito šią varžą ir naudoja gautą temperatūros informaciją savo signalo apdorojimo grandinėje arba kompensavimo algoritme, kad ištaisytų su temperatūra susijusius išvesties pokyčius.

Kaip pasirinkti termopilo NTC varžos vertę?

Reikalinga varža priklauso nuo termopolio grandinės, etaloninės temperatūros, kompensavimo metodo ir numatomo veikimo diapazono. NTC turėtų būti pasirinktas kartu su termopilu ir jo signalo apdorojimo konstrukcija.

Ar B vertė turi įtakos termopilo temperatūros kompensacijai?

Taip. B vertė nustato NTC atsparumo ir temperatūros santykį, todėl turi įtakos kompensavimo sistemos naudojamai temperatūros informacijai.

Ar galima pritaikyti NTC varžą ir B vertę?

Taip. X-Meritan gali aptarti pritaikytas varžos ir B vertes pagal termopolio sistemos reikalavimus.

Ar galima pritaikyti termopilo NTC matmenis?

Taip. Matmenys ir fizinė konfigūracija gali būti vertinami pagal termopolio korpusą, montavimo erdvę ir surinkimo reikalavimus.

Ar X-Meritan gali sukurti NTC pagal brėžinį ar pavyzdį?

Taip. Klientai įvertinimui gali pateikti brėžinius, pavyzdžius ar technines specifikacijas. Mėginio patikrinimas gali būti baigtas prieš masinę gamybą.

Ar šis NTC tinka medicininiams infraraudonųjų spindulių termometrams?

NTC termistoriai gali būti naudojami kaip temperatūros kompensavimo komponentai termopiliniuose infraraudonųjų spindulių termometruose, įskaitant medicininę temperatūros matavimo įrangą. Specifinė varža, B vertė, tolerancija ir fizinė konfigūracija turi būti parenkama pagal jutiklio konstrukciją.
