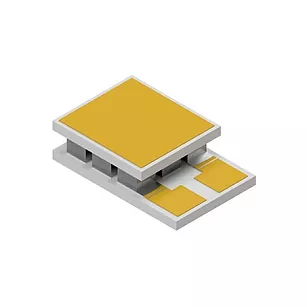

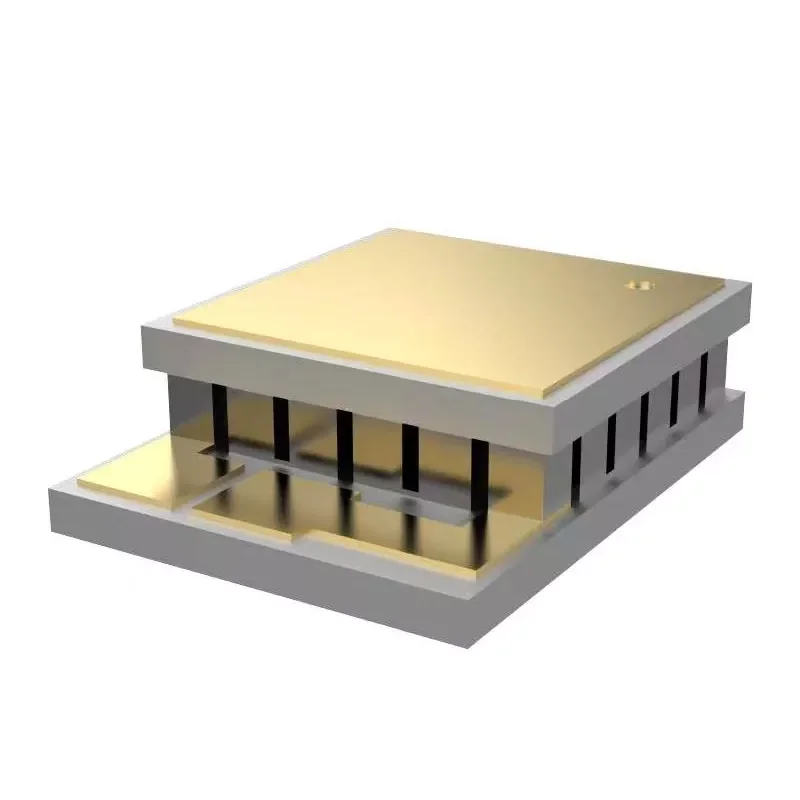

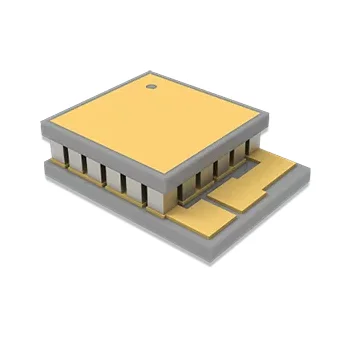

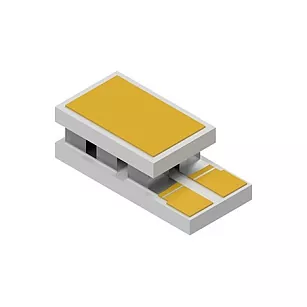

Mikro termoelektriniai optoelektroniniai aušintuvai

X-Meritan apima termoelektrinių medžiagų kūrimo, termoelektrinio aušintuvo (TEC) komponentų gamybos ir šiluminių sprendimų projektavimo galimybes. Šie mikrotermoelektriniai aušintuvai optoelektroniniams įrenginiams naudoja Peltier efektą aktyviam vėsinimui arba šildymui, todėl nereikia kompresorių, šaltnešių ar judančių mechaninių dalių. Jie tinka temperatūrai jautriems komponentams, tokiems kaip lazeriniai diodai, optiniai ryšio įrenginiai, fotodetektoriai, lidar moduliai ir kiti kompaktiški optoelektroniniai komponentai.

Savybės:

● Miniatiūrinis dizainas, tinkamas ribotos erdvės optoelektroninėms ir tikslioms elektroninėms pakuotėms.

●  Palaiko tikslų temperatūros valdymą, padedantį sumažinti temperatūros svyravimo poveikį įrenginio veikimui.

●  Kieto kūno aušinimo struktūra, be judančių dalių, užtikrinanti stabilų ir patikimą ilgalaikį veikimą.

●  Aukštos temperatūros gebėjimas: tinka programoms, kurioms reikalinga stabili temperatūros kontrolė esant aukštai aplinkos temperatūrai.

●  Jokios vibracijos ar mechaninio triukšmo: kietojo kūno struktūra tinka tikslioms optinėms sistemoms ir jautriai matavimo įrangai.

● Suderinamas su RoHS, palengvinantis taikymą pasaulinės rinkos projektuose.

Taikymo scenarijai:

● Temperatūros valdymas optiniams ryšio įrenginiams, ypač periferinis lazerinių diodų, DFB, EML ir TOSA / ROSA temperatūros valdymas.

●  LiDAR siųstuvų ir imtuvų temperatūros stabilizavimas.

●  Šviesos šaltiniai ir jutikliai medicinos bandymo įrangoje.

● Tikslūs optiniai bandymų stendai ir laboratorinės kalibravimo platformos.

● Pakavimo programos, kurioms reikalingas mažas dydis, žema vibracija ir greitas atsakas.

Specifikacijos ir pritaikymas

Atrankos kriterijai

Renkantis mikro termoelektrinius aušintuvus optoelektronikai, atsižvelkite į šiuos parametrus:

Matmenys: pritaikyta pagal įrenginio pagrindą ir tvirtinimo kamerą

Storis: turi subalansuoti šiluminę varžą, suspaudimo jėgą ir surinkimo erdvę

Didžiausia darbinė srovė: turi atitikti pavaros maitinimo šaltinį ir temperatūros valdymo strategiją

Didžiausias temperatūros skirtumas (Delta Tmax): priklauso nuo šilumos šalinimo sąlygų karštajame gale

Šilumos siurblio talpa (Qmax): nustato, kiek šilumos galima pašalinti

Atsparumas ir įtampa: turi įtakos pavaros nuostoliams ir valdymo tikslumui

Pritaikydami patvirtinsime:

Šilumos šaltinio matmenys: lazerio lustas, TO paketas, mikrojutiklis arba integruotas optoelektroninis modulis.

Sąsajos medžiagos: nikeliavimas, suderinamumas su litavimu arba specialūs metalizavimo reikalavimai.

Darbinės temperatūros diapazonas: patalpos temperatūros stabilizavimas, veikimas žemoje temperatūroje arba aukštos temperatūros kompensavimas.

Struktūriniai reikalavimai: ypač plona konstrukcija, didesnis šilumos siurblio tankis arba kiti erdvės apribojimai.

Techninės specifikacijos

Kodėl verta rinktis X-Meritan?

Miniatiūrinis TEC dizainas: 1,5 × 1,1 mm maži TEC, kurių minimalus storis – 0,65 mm.

Didelis šilumos siurblio tankis: iki maždaug 43 W/cm², tinka kompaktiškiems, didelio šilumos srauto įrenginiams.

Termoelektrinių medžiagų patirtis: Vidinis termoelektrinių medžiagų kūrimas palaiko optimizuotą TEC našumą ir konkrečias taikymo sritis.

Individualūs TEC sprendimai: pritaikyti matmenys, elektrinės charakteristikos, medžiagų konfigūracija, metalizavimas ir jungčių konstrukcijos, pagrįstos taikymo reikalavimais.

Nuo prototipo iki gamybos: parama nuo terminio projektavimo ir prototipo kūrimo iki bandymų ir gamybos apimties.

Dažnai užduodami klausimai

Kodėl šis gaminys geriau tinka optoelektroniniams prietaisams nei standartiniai aušintuvai?

Standartiniai aušintuvai užtikrina tik pasyvų vėsinimą, todėl įrenginio temperatūra svyruoja kintant aplinkos temperatūrai. Kita vertus, mikro termoelektriniai aušintuvai aktyviai kontroliuoja temperatūrą, grąžindami darbinę temperatūrą į tikslinį diapazoną, todėl jie idealiai tinka optoelektroninėms sistemoms, kurios jautrios temperatūros pokyčiams.

Kam turėtų būti teikiama pirmenybė lazerinių diodų projektuose?

Didžiausias dėmesys turėtų būti skiriamas ne tik pačiai aušinimo plokštei, bet ir visam šiluminiam keliui: šilumos šaltinio kontaktui, sąsajos medžiagoms, šilumnešio konstrukcijai ir ar tinkamai suderinta pavaros srovė.

Ar X-Meritan gali pritaikyti termoelektrinio aušintuvo (TEC) dydį?

Taip. „X-Meritan“ gali įvertinti pasirinktinius dydžius ir konfigūracijas pagal inžinerinius brėžinius, pavyzdžius arba taikymo specifikacijas. Tinkinimas apima matmenis, elektrines charakteristikas, P/N medžiagos konfigūraciją, jungties struktūrą ir sąsajos reikalavimus.
