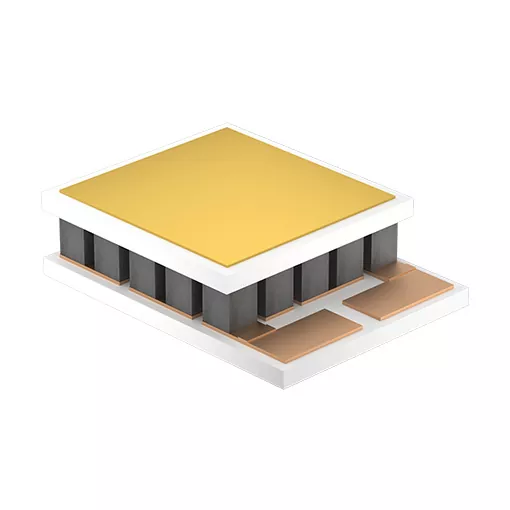

Mikro termoelektriniai aušintuvai, skirti LiDAR

Lazerinis siųstuvas, esantis „Micro Thermoelectric Coolers for LiDAR“, veikimo metu generuoja šilumą, o aplinkos temperatūra įvairiose darbo aplinkose gali labai skirtis. Jei lazerio temperatūra pasikeičia už reikalaujamo veikimo diapazono, optinis įrenginys gali nepalaikyti reikiamų veikimo sąlygų.

Micro-TEC galima montuoti tiesiai prie lazerio modulio, kad būtų galima aktyviai siurbti šilumą nuo temperatūrai jautraus komponento. Skirtingai nuo pasyviojo šilumnešio, jis remiasi ne tik natūraliu ar priverstiniu šilumos išsklaidymu.

Kompaktiškų LiDAR agregatų pagrindinė taikymo reikšmė yra vietinis temperatūros valdymas. Aušintuvą galima pastatyti arti lazerio šaltinio, nereikalaujant kompresoriaus, aušalo kontūro ar judančių mechaninių komponentų.

Pagrindinės specifikacijos

The actual cooling capacity, current, voltage, dimensions, and thermal performance depend on the selected Micro-TEC configuration and the heat load of the LiDAR component.

Kompaktiškas dydis ribotos erdvės LiDAR moduliams

Mikro termoelektriniai aušintuvai, skirti LiDAR, turi ribotą vidinę erdvę, nes lazeris, detektorius, optiniai komponentai, elektroninės grandinės ir šilumos išsklaidymo struktūros yra integruotos į vieną mazgą.

Mūsų Micro-TEC gali būti gaminami mikro dydžio konfigūracijose iki kelių milimetrų. Tai leidžia aušintuvą pastatyti arti lazerio ar kito šilumai jautraus komponento, o ne užimti erdvę kaip atskirą šaldymo sistemą.

Pritaikytų LiDAR rinkinių gaminio matmenis galima įvertinti pagal turimą montavimo vietą, komponentų padėtį, montavimo struktūrą ir elektrinę sąsają.

Mažiau nei 1 W energijos suvartojimas

Energijos suvartojimas yra svarbus konstrukcijos parametras, kai Micro-TEC yra integruotas į transporto priemonės LiDAR ar kitą kompaktišką elektroninę sistemą.

Mūsų mikrotermoelektriniai aušintuvai gali veikti mažiau nei 1 vatu esant atitinkamoms konfigūracijoms. Faktinis galios poreikis priklauso nuo pasirinkto gaminio konstrukcijos ir šiluminės apkrovos, kurią reikia kontroliuoti.

Inžineriniam įvertinimui klientai turėtų pateikti tikslinę aušinimo temperatūrą, šilumos apkrovą, turimą įtampą ir įrengimo matmenis, kad būtų galima pasirinkti tinkamą Micro-TEC konfigūraciją.

Kietojo kūno aušinimas be šaltnešio

Mikro termoelektriniai aušintuvai, skirti LiDAR, naudoja puslaidininkines termoelektrines medžiagas tarp keraminių pagrindų, kad perduotų šilumą, kai yra naudojama elektros srovė.

Komponentas turi:

● Be kompresoriaus

● Be šaltnešio

● Jokių mechaninių judančių dalių

● Kompaktiška kietojo kūno konstrukcija

● Tiesioginis elektrinis valdymas

Ši struktūra naudinga LiDAR moduliams, kur aušinimo komponentą reikia sumontuoti arti lazerio ir integruoti į ribotą mechaninę erdvę.

Aktyvus šilumos siurblys lazeriniam temperatūros valdymui

Micro-TEC naudojamas tikslinio komponento temperatūrai valdyti, o ne tiesiog sumažinti viso LiDAR korpuso temperatūrą.

Įjungus elektros energiją, šiluma perduodama iš šaltosios pusės į karštąją. Šaltoji pusė yra šalia lazerio ar kito temperatūrai jautraus komponento, o karštoji pusė turi būti prijungta prie efektyvaus šilumos išsklaidymo kelio.

Todėl šiluminė konstrukcija turi atsižvelgti į abi Micro-TEC puses:

Tikslinis komponentas → Micro-TEC šaltoji pusė → Micro-TEC karštoji pusė → LiDAR šilumos išsklaidymo struktūra

Jei karštoji pusė negali veiksmingai pašalinti perduodamos šilumos, visos sistemos aušinimo efektyvumas sumažės.

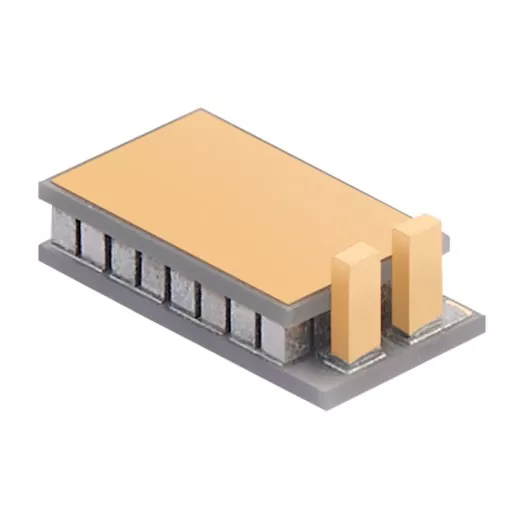

Micro-TEC su antrašte LiDAR surinkimui

LiDAR projektams, kuriems reikalinga apibrėžta mechaninė sąsaja, galime pateikti mikro termoelektrinius aušintuvus su antraštėmis.

Antraštės konfigūraciją galima įvertinti pagal:

● Laisva diegimo vieta

● Tvirtinimo konstrukcija

● Komponento padėtis

● Elektros jungtis

● Surinkimo reikalavimai

Nestandartinėms konstrukcijoms klientai gali pateikti esamą pavyzdį arba inžinerinį brėžinį. Prieš gaminant mėginį, įvertiname struktūrą.

Individualūs mikro termoelektriniai aušintuvai

Standartinis Micro-TEC gali neatitikti konkretaus LiDAR modulio matmenų ar šiluminių reikalavimų. Mes palaikome pritaikytus gaminius pagal klientų pavyzdžius ar brėžinius.

Tinkinimo procesas gali apimti:

Matmenys → Elektriniai parametrai → Montavimo konstrukcija → Antraštės konfigūracija → Šiluminiai reikalavimai

Prieš masinę gamybą gaminami pavyzdžiai klientui patvirtinti. Tai leidžia prieš išleidžiant produkcijos kiekį patikrinti Micro-TEC, palyginti su tikruoju LiDAR agregatu.

Informacija, reikalinga pasirenkant Micro-TEC

Dėl naujo LiDAR aušinimo projekto klientai gali pateikti šią informaciją:

Jei kai kurių parametrų dar nėra, techninio vertinimo atskaitos tašku galima naudoti esamą Micro-TEC pavyzdį arba LiDAR surinkimo brėžinį.

Diegimas ir šiluminė sąsaja

Šiluminė sąsaja tarp Micro-TEC ir lazerio modulio tiesiogiai veikia šilumos perdavimą.

Šaltoji pusė turi palaikyti pakankamą kontaktą su tiksliniu komponentu, o atitinkama šiluminės sąsajos medžiaga (TIM) gali būti naudojama, kai to reikalauja surinkimo konstrukcija.

The hot side requires an effective heat dissipation path. A heat sink, housing, or other cooling structure should be designed to remove the heat transferred by the Micro-TEC.

Micro-TEC taip pat turi būti eksploatuojamas pagal nurodytus elektrinius parametrus. Negalima viršyti maksimalios IMAX srovės, nes per didelė srovė gali pažeisti termoelektrinio puslaidininkio sandūrą.

Gamybos pajėgumai

X-Meritan gamina mikro termoelektrinius aušintuvus ir taip pat kontroliuoja termoelektrinių medžiagų paruošimą.

Mūsų gamybos galimybės apima:

● Termoelektrinės medžiagos paruošimas

● Tikslus komponentų apdorojimas

● Suvirinimas

● Surinkimas

● Mikro pakuotė

● Tinkinta Micro-TEC gamyba

Ši gamybos struktūra palaiko projektus, kuriems reikalingi nestandartiniai Micro-TEC matmenys, montavimo konstrukcijos ar elektros konfigūracijos.

Individualizuotoms LiDAR programoms produktas gali būti kuriamas atsižvelgiant į medžiagų ir komponentų lygmenį, o ne apsiriboti esamu standartiniu aušintuvu.

Mikrotermoelektrinio aušintuvo kūrimo procesas

Individualiems LiDAR aušinimo projektams taikome pavyzdžiu pagrįstą kūrimo procesą:

Kliento brėžinys / pavyzdys → Techninis įvertinimas → Produkto dizainas → Gamybos pavyzdys → Pavyzdžio patvirtinimas → Masinė gamyba

Mėginio patvirtinimo etapas leidžia prieš pradedant masinę gamybą patikrinti matmenis, montavimo konstrukciją, elektros jungtį ir surinkimo suderinamumą.

Programos

Mikrotermoelektriniai aušintuvai gali būti naudojami temperatūros kontrolei:

● LiDAR lazeriniai siųstuvai

● Temperatūros jautrūs optoelektroniniai komponentai

● Kompaktiški optiniai moduliai

● Automobilių LiDAR mazgai

● Kiti miniatiūriniai elektroniniai komponentai, kuriems reikalingas vietinis aktyvus aušinimas

Kokybė ir eksporto patirtis

X-Meritan turi daugiau nei 10 metų patirtį miniatiūrinio puslaidininkinio aušinimo srityje ir tiekia Micro-TEC produktus tarptautinėms rinkoms.

Įmonė turi ISO ir CE sertifikatus ir eksportuoja produktus į Europą, Šiaurės Ameriką, Pietų Ameriką, Pietryčių Aziją ir kitas rinkas.

Mūsų techninė patirtis apima optinio pluošto ryšius, pramoninę medicinos įrangą, išmaniąją automobilių elektroniką, plataus vartojimo elektroniką ir mokslinių tyrimų programas.

DUK

Kokios informacijos reikia norint pasirinkti Micro-TEC LiDAR?

Naudingiausia informacija apima komponento šilumos apkrovą, tikslinę temperatūrą, esamą įtampą, didžiausią srovę, montavimo matmenis, montavimo konstrukciją ir karštosios pusės šilumos išsklaidymo metodą. Įvertinimui taip pat gali būti naudojamas brėžinys arba esamas Micro-TEC pavyzdys.

Kiek mažas gali būti Micro-TEC?

„X-Meritan“ gali pagaminti iki kelių milimetrų „Micro-TEC“ konfigūracijų, priklausomai nuo reikalingos struktūros ir našumo. Galutiniai matmenys turi būti patvirtinti pagal paraišką.

Ar galite pagaminti Micro-TEC pagal mūsų LiDAR brėžinį?

Taip. Mes palaikome pritaikymą pagal klientų brėžinius ar pavyzdžius. Gaminio mėginiai paimami ir patvirtinami prieš masinę gamybą.

Ar galite pateikti Micro-TEC su antrašte?

Taip. Header configurations are available for applications that require a defined mounting or connection structure. The exact header design is confirmed according to the LiDAR assembly.

Ar „Micro-TEC“ gali veikti mažesne nei 1 W galia?

Taip, atitinkamos konfigūracijos gali veikti mažiau nei 1 W. Faktinis energijos suvartojimas priklauso nuo Micro-TEC konstrukcijos, eksploatavimo sąlygų ir šiluminės apkrovos.

Kas yra pagrindinis įrengimo rūpestis?

Du svarbiausi taškai yra šaltosios pusės terminis kontaktas ir karštosios pusės šilumos išsklaidymas. Šaltajai pusei reikia veiksmingo kontakto su tiksliniu komponentu, o karštoji pusė turi turėti pakankamą kelią pernešamai šilumai pašalinti.

Ar Micro-TEC galima naudoti nuolat?

Nuolatinis veikimas priklauso nuo pasirinktos Micro-TEC konfigūracijos ir jos nurodytų elektrinių bei šiluminių darbo sąlygų. Gaminys turi būti naudojamas nurodytose įtampos ir srovės ribose, o karštoji pusė turi būti pakankamai atvėsinta.

Kas atsitiks, jei IMAX srovė bus viršyta?

Viršijus nurodytą IMAX srovę, gali kilti per didelis elektrinis ir šiluminis įtempis bei pažeisti termoelektrinio puslaidininkio jungtis. Todėl Micro-TEC turėtų būti eksploatuojamas nurodytame elektros diapazone.

„X-Meritan“ siūlo „LiDAR“ skirtus mikrotermoelektrinius aušintuvus su mikro dydžio struktūromis, kietojo kūno „Peltier“ aušinimu, pritaikytomis montavimo konfigūracijomis ir pavyzdžiais pagrįstu kūrimu.

Dėl naujo LiDAR aušinimo projekto atsiųskite mums savo brėžinį, pavyzdį, montavimo matmenis, šilumos apkrovą, tikslinę temperatūrą arba esamą Micro-TEC specifikaciją. Galime įvertinti reikalavimus ir sukurti atitinkamą Micro-TEC mėginio patvirtinimui prieš masinę gamybą.
