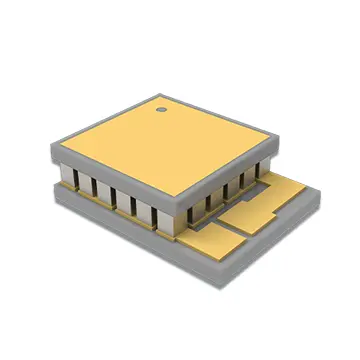

Mikrotermoelektriniai aušintuvai detektoriams

„X-meritan“ mikrotermoelektriniai aušintuvai detektoriams yra pagrindiniai šilumos valdymo komponentai, skirti didelio tikslumo aptikimo įrangai. Pagaminti naudojant patentuotas ekstruzines termoelektrines medžiagas ir pašalinant mechanines struktūras, esančias tradicinėse aušinimo sistemose, jos sukuria stabilią, gilaus aušinimo aplinką įvairioms tikslioms aptikimo sistemoms.

Šie aušintuvai, galintys veikti uždarose erdvėse ir aukštos temperatūros aplinkoje, veiksmingai išsprendžia pramonės problemas, tokias kaip šiluminio triukšmo trukdžiai, nepakankamas vaizdo tikslumas ir mažas jautrumas. Jie plačiai naudojami tokiose srityse kaip optoelektroninis aptikimas, infraraudonųjų spindulių jutimas, LiDAR ir moksliniai tikslūs prietaisai, kurie yra pagrindiniai aukščiausios klasės tikslios aptikimo įrangos temperatūros valdymo komponentai.

Pagrindinis veikimo principas

Šie mikro termoelektriniai detektoriams skirti aušintuvai sukurti remiantis klasikiniu Peltier termoelektriniu efektu, naudojant kietojo kūno puslaidininkių šilumos mainų principus, kad temperatūra būtų valdoma be aušinimo terpės.

Prietaiso šerdį sudaro termoporos svirties, pagamintos iš dviejų skirtingų puslaidininkių medžiagų; kai srovei teka per sandūrą, vyksta grįžtamasis šilumos perdavimas, dėl kurio viename gale vyksta vėsinimas (šilumos sugertis), o kitame – kaitinimas (šilumos išsklaidymas).

Tiksliai reguliuojant srovės kryptį ir dydį, įrenginys gali lanksčiai perjungti vėsinimo ir šildymo režimus, užtikrindamas tikslų ir pastovų temperatūros valdymą. Procese nenaudojami šaltnešiai, mechaninės judančios dalys ar vibracijos sukeltas nusidėvėjimas, todėl tai idealus mažų trukdžių temperatūros kontrolės sprendimas tiksliajai aptikimo įrangai.

Pagrindinės produkto savybės

1. Ultra-miniatiūrizavimas

Šie aušintuvai, specialiai optimizuoti ribotoms erdvėms, pvz., optoelektroniniams įrenginiams, LiDAR ir mikrodetektoriams, naudoja patentuotą lusto modulio technologiją, kurių minimalus storis yra tik 0,2 mm.

Optimizuodami termoelektrinių komponentų struktūrinį išdėstymą, įrenginiai užtikrina didelio efektyvumo šilumos siurbimo galimybes per itin mažą plotą. Tai palaiko labai integruotas įrangos konstrukcijas ir puikiai atitinka mikro tikslumo prietaisų montavimo reikalavimus.

2. Gilus aušinimas ir triukšmo mažinimas

Šie aušintuvai, galintys giliai atvėsinti pagrindines jutimo medžiagas, tokias kaip gyvsidabrio kadmio teluridas (MCT), efektyviai slopina šiluminio triukšmo trukdžius veikimo metu ir sumažina signalo praradimą. Naudodama stabilią kriogeninę aplinką, sistema žymiai padidina detektoriaus vaizdo skiriamąją gebą ir signalo ir triukšmo santykį, kartu pagreitindama atsako greitį, taip visapusiškai optimizuodama pagrindinį aptikimo įrangos veikimą.

3. Tikslus kietojo kūno temperatūros valdymas

Pasiekia itin aukšto tikslumo pastovios temperatūros kontrolę (±0,1°C), užtikrinančią, kad temperatūrai jautri įranga, kompaktiški termostatiniai prietaisai ir tikslaus aptikimo moduliai ilgą laiką neviršytų optimalių darbo temperatūros diapazonų.

Naudojama kietojo kūno šilumos mainų konstrukcija, kuriai nereikia šaltnešių ir pašalinamas mechaninis susidėvėjimas bei vibracijos trikdžiai, atitinkantys griežtus didelio tikslumo ir stabilumo reikalavimus.

4. Patentuotos medžiagos

Pasižymi visapusišku vidaus gamybos valdymu, kontroliuojančiu kiekvieną žingsnį nuo žaliavų sintezės iki galutinio produkto apdorojimo, kad būtų užtikrintas nuoseklus veikimas ir ilgas tarnavimo laikas visose partijose.

Pagrindiniai taikymo scenarijai

1. Aukščiausios klasės aptikimo ir vaizdo optimizavimas

Suteikia gilaus aušinimo palaikymą įvairiems infraraudonųjų spindulių ir didelės raiškos vaizdo detektoriams, efektyviai padidindamas skiriamąją gebą ir signalo ir triukšmo santykį; tinka didelio našumo programoms, tokioms kaip pramoninis vaizdavimas, saugos stebėjimas ir tikslus jutiklis.

2. Tiksliosios įrangos temperatūros kontrolė

Tinka kriogeniniams matavimo prietaisams, kompaktiškiems tiksliams termostatiniams prietaisams ir laboratoriniams bandymų aparatams; palaiko pastovią darbinę temperatūrą, kad pašalintų matavimo paklaidas, atsirandančias dėl temperatūros svyravimų, užtikrinant duomenų tikslumą ir stabilumą.

3. Šiluminis valdymas uždarose erdvėse

Mikrotermoelektriniai aušintuvai detektoriams yra sukurti specialiai optoelektroniniam aptikimui, LiDAR ir miniatiūrinėms įterptoms aptikimo sistemoms. Jų itin kompaktiškas dydis leidžia efektyviai keistis šiluma, sprendžiant pramonės iššūkius, susijusius su šilumos išsklaidymo ir temperatūros valdymu miniatiūrinėje tiksliojoje įrangoje, todėl jie idealiai tinka didelio tankio integruotoms sistemoms.

4. Vidutinės bangos infraraudonųjų spindulių (MWIR) spektroskopija

Tiksliai atvėsina jutimo medžiagas (pvz., Merkurijaus kadmio teluridas / MCT), kad žymiai padidintų aptikimo jautrumą ir reakcijos greitį; patikimai palaiko mokslinius tyrimus ir pramoninį pritaikymą, įskaitant MWIR spektroskopiją ir tikslią patikrą.

5. Universalus kelių laukų suderinamumas

Be aptikimo įrangos, šie sprendimai tenkina temperatūros kontrolės poreikius įvairiose srityse, įskaitant tikslius plataus vartojimo elektronikos komponentus, mokslinių tyrimų instrumentus ir biomedicinos bandymų įrangą, ir tai rodo išskirtinį universalumą ir pritaikomumą.

Apie X-meritaną

1. Visiškai savarankiška ir valdoma tiekimo grandinė

Kaip vienas iš nedaugelio vietinių gamintojų, turinčių visą termoelektrinio aušinimo tiekimo grandinę, „X-meritan“ tvarko visą gamybos procesą savo viduje, įskaitant termoelektrinių medžiagų sintezę, lustų apdorojimą, įrenginių pakavimą ir individualių sprendimų kūrimą, užtikrindamas tikslumą ir kokybės kontrolę iš šaltinio.

2. Brandaus pritaikymo galimybės

X-meritan siūlo pritaikyti nestandartinius matmenis, galios parametrus ir specialias dangas pagal klientų įrangos brėžinius ar pavyzdžius, atitinkančius specifinius įvairių detektorių modelių integravimo poreikius.

Taip pat teikiame profesionalias šiluminės varžos derinimo ir sistemos lygio komponentų parinkimo paslaugas, padedame klientams sutrumpinti produktų kūrimo ciklus.

3. Didelis prisitaikymas prie eksploatavimo sąlygų

Konstrukciniai projektai yra optimizuoti aukštos temperatūros pramoninei aplinkai ir sudėtingoms lauko sąlygoms. Mūsų gaminiai pasižymi dideliu mechaniniu stiprumu ir dideliu atsparumu trukdžiams, užtikrinantys ilgalaikį, stabilų veikimą atšiaurioje aplinkoje, tenkindami civilinių, pramoninių ir mokslinių tyrimų poreikius.

4. Pasaulinis kokybės ir paslaugų užtikrinimas

X-meritan produktai atitinka tarptautinius kokybės standartus ir yra eksportuojami į rinkas, įskaitant Europą, Šiaurės Ameriką ir Pietryčių Aziją; mūsų klientų bazę sudaro Fortune 500 įmonės ir pagrindinės nacionalinės laboratorijos. Mus palaiko profesionali angliškai kalbanti techninė komanda, užtikrinanti sklandų techninį bendravimą ir visapusišką aptarnavimą po pardavimo.

Sertifikatai ir atitiktis

„X-meritan“ gamykla yra sertifikuota pagal ISO 9001:2015 ir IATF 16949 (taikoma automobiliams skirtiems detektoriams). Visi mikro-TEC gaminiai atitinka RoHS ir REACH aplinkosaugos reglamentus. Paprašius, šilumines charakteristikas ir patikimumą galima patikrinti pagal MIL-STD-883 bandymo standartus.

DUK

1. Koks yra mikrotermoelektrinio aušintuvo tarnavimo laikas ir techninės priežiūros reikalavimas?

Šios serijos aušintuvuose nėra judančių mechaninių dalių, pvz., krumpliaračių ar guolių, jie nėra nusidėvėję, todėl tarnavimo laikas yra ypač ilgas ir nereikalauja sudėtingos įprastinės priežiūros. Vartotojams tiesiog reikia griežtai laikytis įrenginio parametrų standartų ir neviršyti maksimalios darbinės srovės (Imax), kad būtų veiksmingai išvengta tokių problemų kaip įrenginio perdegimas ar veikimo pablogėjimas, taip užtikrinant ilgalaikį, stabilų veikimą.

2. Kaip pasirinkti tinkamą mikro termoelektrinį aušintuvą konkrečiam detektoriui?

Pasirinkimas visų pirma grindžiamas trimis pagrindiniais parametrais: pirma, didžiausia aušinimo galia (Qcmax) – aušinimo pajėgumo riba, kai temperatūros skirtumas tarp karštosios ir šaltosios pusės yra 0°C, o tai lemia įrenginio aušinimo ribą; antra, maksimali leistina darbinė srovė (Imax) – kuri turi atitikti maitinimo sistemos parametrus, kad būtų išvengta perkrovos; ir trečia, fiziniai matmenys, kurie turi griežtai atitikti įrangos įrengimo erdvės apribojimus. Tiksliam pasirinkimui galite pateikti savo įrangos eksploatavimo sąlygas ir montavimo parametrus, o mes pasiūlysime nemokamą, profesionalų parinkimo sprendimą.

3. Ar siūlote mikro termoelektrinių detektorių aušintuvų pritaikymo ir mėginių ėmimo paslaugas?

Mes palaikome visapusišką, nestandartinį pritaikymą, leidžiantį gaminti mikro-TEC įrenginius su specifiniais matmenimis, galia ir dangomis pagal kliento brėžinius ar pavyzdžius. Teikiame mėginių testavimo paslaugas prieš pradedant masinę gamybą; apimties gamyba pradedama tik po to, kai klientas patvirtina, kad pavyzdys atitinka eksploatacines specifikacijas, užtikrinant gaminio suderinamumą ir kokybę viso proceso metu.

4. Kokia yra jūsų gaminių pristatymo ir garantinės garantijos politika po pardavimo?

Naudodami savo didelio masto gamybos įrenginius, užtikriname stabilius ir kontroliuojamus pristatymo grafikus. Prieš išvežant iš gamyklos visi gaminiai kelis kartus tikrinami dėl tikslumo, stabilumo ir patvarumo aplinkai, griežtai laikantis ISO kokybės sistemos standartų. Iškilus ne dėl naudotojo sukeltų kokybės problemų, teikiame garantijos kompensaciją ir techninį ištaisymą bei viso gyvavimo ciklo techninę pagalbą.

5: koks yra pritaikymo laikas ir MOQ?

Nestandartiniams dydžiams ar dangoms suteikiame nemokamą inžinerinį įvertinimą per 2 darbo dienas. Mėginių gamyba paprastai trunka 10–15 darbo dienų; masinė gamyba (MOQ = 100 vnt) užtrunka 20–25 darbo dienas po mėginio patvirtinimo. NRE (Non-Recurring Engineering) mokesčiai atleidžiami užsakymams virš 500 vnt.
