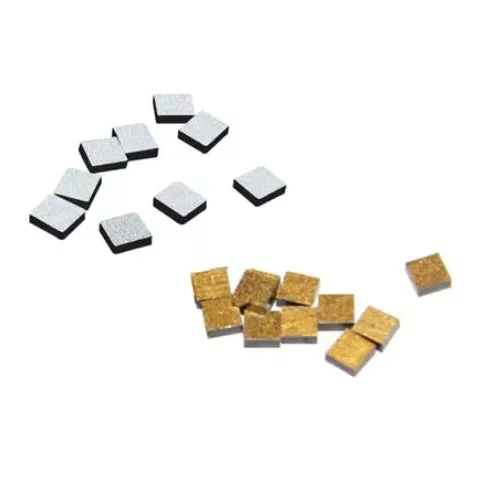

Žemos temperatūros NTC

X-Meritan žemos temperatūros NTC termistoriai yra skirti temperatūros jutimui žemoje temperatūroje ir kriogeninėje aplinkoje, kur reikalinga apibrėžta atsparumo ir temperatūros reakcija. Jutimo elementas yra pagamintas iš sukepinto metalo oksidų kompozito, užtikrinančio neigiamą temperatūros koeficientą, reikalingą temperatūros pokyčiams aptikti dėl varžos kitimo.

Termistorius gali būti sukonfigūruotas naudoti, įskaitant kriogeninio skysčio lygio aptikimą, variklio apvijų temperatūros stebėjimą, naują energijos įrangą, pramoninę automatiką ir specializuotas laboratorijų ar medicinos sistemas. Atsparumo charakteristikos, jutiklio matmenys, kapsulė, švino laidai ir kitos specifikacijos gali būti pritaikytos prie įrangos reikalavimų.

Neigiamo temperatūros koeficiento principas

NTC reiškia neigiamą temperatūros koeficientą. Pagrindinė jo savybė yra ta, kad elektrinė varža kinta atvirkščiai priklausomai nuo temperatūros.

Žemesnė temperatūra → Didesnis pasipriešinimas

Aukštesnė temperatūra → Mažesnis pasipriešinimas

Keičiantis aplinkos temperatūrai, atitinkamai kinta ir sukepinto metalo oksido jutimo medžiagos atsparumas. Matavimo grandinė nustato temperatūrą, išmatuodama šią varžą ir lygindama ją su termistoriaus nurodyta varžos-temperatūros (R/T) charakteristika.

Elektrinės charakteristikos

Termistoriaus elektrinis elgesys apibrėžiamas pagal jo varžos ir temperatūros ryšį ir su nurodytais parametrais susijusias leistinas nuokrypas.

Faktinės vertės turėtų būti paimtos iš atitinkamos gaminio specifikacijos arba pasirinktos konfigūracijos bandymo duomenų. Taikant žemą temperatūrą, elektrinės charakteristikos turėtų būti vertinamos visame faktiniame jutimo diapazone, o ne tik pagal 25 °C varžos vertę.

Kriogeninio skysčio lygio aptikimas

Termistorius gali būti sukonfigūruotas skysčio lygio aptikimui kriogeninėse terpėse, tokiose kaip skystas azotas ir skystas deguonis.

Aptikimo principas pagrįstas šiluminės būklės aplink jutimo elementą pokyčiais. Kai elementas keičiasi tarp skysčiu padengto ir garų poveikio, atitinkamai keičiasi ir jo varža. Matavimo arba valdymo grandinė gali naudoti šį pasipriešinimo pokytį, kad nustatytų atitinkamą skysčio lygio būklę.

Taikant šią programą, jutiklio padėtis, tikslinės temperatūros diapazonas, R/T charakteristika, kapsuliavimas ir montavimo būdas turi būti vertinami kartu. Konfigūracija taip pat turėtų būti įvertinta atsižvelgiant į faktinę terpės ir įrangos struktūrą, ypač tais atvejais, kai naudojami kriogeniniai skysčiai.

Variklio apvijų temperatūros stebėjimas

Termistorius gali būti įdėtas į variklio apvijas, kad būtų galima stebėti temperatūros pokyčius veikimo metu.

Įrengtas arti apvijos, NTC suteikia nuo temperatūros priklausomą elektrinį signalą, kurį galima prijungti prie apsaugos arba valdymo grandinės. Apvijų temperatūros pokyčiai sukelia atitinkamus atsparumo pokyčius, leidžiančius sistemai nustatyti neįprastas šilumines sąlygas ir inicijuoti reikiamą stebėjimo arba apsaugos atsaką.

Varikliuose reikia atidžiai apsvarstyti jutiklio matmenis, izoliacijos reikalavimus, švino laido konstrukciją, atsparumo charakteristikas ir montavimo vietą. Jutiklis turi tilpti į turimą apvijos erdvę, išlaikant reikiamą elektros izoliaciją ir prijungimo tvarką.

Kitos taikymo sritys

Termistorius taip pat gali būti integruotas į įrangą, kur reikalingas žemos temperatūros grįžtamasis ryšys proceso valdymui, apsaugai ar šilumos valdymui.

Taikomos sritys: nauja energetikos įranga, pramoninės automatikos sistemos, laboratorinė įranga, medicininės vėsinimo sistemos ir specializuoti aušinimo moduliai. Tinkama konfigūracija priklauso nuo darbinės temperatūros, elektros sąsajos, įrengimo sąlygų ir reikalingų jutimo charakteristikų.

Gamyba ir kokybės užtikrinimas

„X-Meritan“ turi daugiau nei 10 metų patirtį puslaidininkių šilumos valdymo srityje ir apima medžiagų kūrimą, komponentų gamybą, surinkimą, testavimą ir šilumos valdymo sprendimų projektavimą.

Jos gamybos ir bandymo įrenginiai palaiko procesus, įskaitant litavimą, perpylimą, išpilstymą, pjovimą, sandarinimą, kietėjimą ir spausdinimą. Termistoriaus kokybės įvertinimas gali apimti medžiagų patikrinimą, elementų gamybą, sukepinimą, kapsuliavimą, elektrinį bandymą, R/T bandymą, matmenų patikrinimą ir galutinį patikrinimą pagal taikomus gaminio reikalavimus.

Įprasta gamybos ir tikrinimo seka yra tokia:

Medžiagos paruošimas → Elementų gamyba → Sukepinimas → Inkapsuliavimas → Elektrinis bandymas → R/T bandymas → Galutinė patikra

Įmonės kokybės vadybos sistema sertifikuota pagal ISO 9001:2015. Atitinkamiems produktams ir konfigūracijai galima pateikti RoHS ir REACH atitiktį.

Kliento brėžiniai ir pavyzdžiai taip pat gali būti naudojami kaip kūrimo nuorodos, kai standartinė konfigūracija neatitinka tikslinės įrangos reikalavimų. Pavyzdinis patikrinimas gali būti baigtas prieš pradedant gaminti, kad būtų patvirtintos reikiamos elektrinės ir mechaninės specifikacijos.

DUK

Ką reiškia NTC?

NTC reiškia neigiamą temperatūros koeficientą. NTC termistorius turi varžą, kuri mažėja kylant temperatūrai ir didėja, kai temperatūra mažėja. Šis nuspėjamas ryšys leidžia komponentą naudoti temperatūros matavimui, stebėjimui ir apsaugai.

Ką R25 ir B reikšmės rodo NTC?

R25 yra nominali varža, išmatuota esant 25 °C, o B vertė apibūdina varžos ir temperatūros santykį nurodytame temperatūros diapazone. Abu naudojami kartu su taikoma R/T charakteristika vertinant termistorių.

Ar NTC galima naudoti skysto azoto arba skysto deguonies lygiui nustatyti?

NTC galima sukonfigūruoti kriogeninio skysčio lygio aptikimui, kai jo atsparumo ir temperatūros charakteristikos, pakuotė, montavimo padėtis ir elektrinė sąsaja yra tinkamos naudoti. Galutinė konfigūracija turi būti patikrinta pagal reikiamą darbo temperatūrą, terpę ir įrangos sąlygas.

Ar žemos temperatūros NTC gali būti įterptas į variklio apvijas?

Taip. Termistorius gali būti skirtas integruotam variklio apvijų temperatūros stebėjimui, kai jo matmenys, izoliacija, laidų konfigūracija, temperatūros diapazonas ir elektrinės charakteristikos yra suderinamos su variklio konstrukcija.
