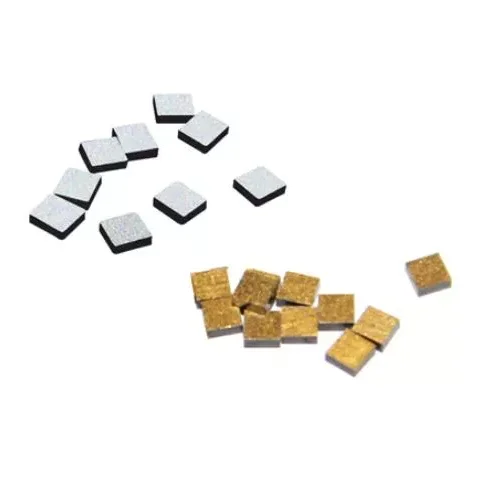

Plėvele supakuotas NTC

X-Meritan kuria kompaktiškus temperatūros jutimo komponentus elektronikai, kuriai reikalingas greitas atsakas, stabilus terminis aptikimas ir atsparumas aplinkai. Daugiasluoksnėje struktūroje naudojami pereinamojo metalo oksidai, tokie kaip manganas ir nikelis, o jautrus sluoksnis gaminamas magnetroniniu purškimu.

Plėvele supakuotas NTC užtikrina tipišką šiluminį atsaką per 3 sekundes, veikia nuo -40°C iki +125°C, o jo B vertė yra 3950 K. Jo chemiškai inertiška išorinė plėvelė yra atspari rūgštims, šarmams ir organiniams tirpikliams, todėl tinka pramoninei, medicinai, plataus vartojimo elektronikai ir automobiliams.

Pagrindinės specifikacijos

Spektaklis

Greitas terminis atsakas

Maža šiluminė talpa, maždaug 1 J/K, sumažina šiluminį atsilikimą ir leidžia įprastai stabilizuoti temperatūrą per 3 sekundes. Tai naudinga baterijų stebėjimui, medicinos prietaisams ir galios elektronikai, kai reikia aptikti greitus temperatūros pokyčius.

Platus temperatūros diapazonas

Veikimo diapazonas nuo -40°C iki +125°C palaiko pritaikymą šalto paleidimo sąlygoms, aukštai aplinkos temperatūrai ir pasikartojantiems šiluminiams pokyčiams.

Cheminis Atsparumas

Inertinė išorinė plėvelė apsaugo jutimo struktūrą nuo rūgščių, šarmų ir organinių tirpiklių. Nuolatiniam labai koncentruotų korozinių garų poveikiui rekomenduojama atlikti konkrečios paskirties patvirtinimą.

Tikslumas ir atsparumas

Temperatūros tikslumas

Turima gaminio informacija neapibrėžia universalių tikslumo specifikacijų, tokių kaip ±1°C arba ±0,5°C. Faktinis sistemos tikslumas priklauso nuo atsparumo tolerancijos, B vertės tolerancijos, grandinės konstrukcijos, ADC skiriamosios gebos, įrengimo ir kalibravimo.

Projektams, kuriems reikalinga ±1 °C arba ±0,5 °C, tikslinis tikslumas turėtų būti nurodytas per RFQ, kad „X-Meritan“ galėtų įvertinti tinkamą konfigūraciją.

Atsparumo parinktys

Atsparumo vertė turi būti parinkta pagal matavimo grandinę ir tikslinės temperatūros diapazoną. Įprastos NTC konfigūracijos apima 10 kΩ, 47 kΩ ir 100 kΩ, o tikslios turimos vertės ir leistinos nuokrypos turi būti patvirtintos pasirinktam X-Meritan modeliui.

Aukščiau pateiktos reikšmės yra pasirinkimo pavyzdžiai, o ne universalios specifikacijos. Galutiniai parametrai turi būti patvirtinti atitinkamame duomenų lape.

Jutiklių palyginimas

Technologijų palyginimas

Kompaktiškoms elektroninėms sistemoms nurodytame temperatūros diapazone plonasluoksnė struktūra siūlo praktišką greito atsako, mažo dydžio ir lengvo grandinės integravimo derinį.

Taikymo sritys

Pramoninė įranga

Plėvele supakuotas NTC gali stebėti temperatūrą varikliuose, transformatoriuose ir maitinimo įrangoje. Platus veikimo diapazonas ir greitas atsakas palaiko šilumos stebėjimą realiuoju laiku.

Medicinos prietaisai

Skaitmeniniai termometrai ir diagnostikos įranga gali būti naudingi dėl mažos šilumos talpos ir greitos šiluminės reakcijos. Medicinos reikmėms, kurioms taikomi griežti tikslumo reikalavimai, visa matavimo sistema turėtų būti patvirtinta.

Buitinė elektronika

Plona konstrukcija tinka išmaniesiems telefonams, nešiojamiems įrenginiams, baterijų valdymo sistemoms ir kitiems didelio tankio mazgams, kur montavimo vieta yra ribota.

Automobilių elektronika

Jutiklis gali būti naudojamas variklio skyriaus ir akumuliatoriaus bloko stebėjimui. Mn/Ni/Co oksido struktūra skirta naudoti su temperatūros svyravimais ir terminiu įtempimu.

Integracijos pastabos

Self-Heating

Darbinė srovė turi likti nurodytose ribose. Per didelė srovė gali savaime įkaisti ir sukelti temperatūros matavimo klaidas.

Mechaninis valdymas

Montavimo metu venkite plėvelės korpuso staigių lenkimų, per didelio slėgio ar tempimo įtempių. Plonas funkcinis sluoksnis reikalauja kontroliuojamo tvarkymo.

Litavimas

Naudokite atitinkamą pramonės standarto litavimo profilį, kad sumažintumėte daugiasluoksnės struktūros šiluminį smūgį. Gamybos litavimo sąlygos turi būti patvirtintos prieš masinę gamybą.

RFQ reikalavimai

Pirkdami originalios įrangos gamintojus ir masinius pirkimus, pirkėjai turėtų pateikti reikiamą atsparumo vertę, atsparumo toleranciją, B vertę, darbo temperatūrą, tikslinį tikslumą, reakcijos laiką, matmenis, prijungimo būdą, taikymo aplinką ir numatomą kiekį.

Pavyzdžiui, RFQ gali nurodyti: 10kΩ arba 100kΩ vardinę varžą, ±1% toleranciją, -40°C iki +125°C veikimą ir ±0,5°C sistemos tikslumą. Tada „X-Meritan“ gali įvertinti tinkamą konfigūraciją pagal faktinę programą.

X-Meritan palaiko temperatūros jutimo reikalavimus elektronikos gamintojams ir OĮG projektams, įskaitant konkrečios programos atsparumą, toleranciją, matmenis ir veikimo reikalavimus.

Dažnai užduodami klausimai

Kokios atsparumo vertės galimos?

Įprastos NTC varžos parinktys apima 10 kΩ, 47 kΩ ir 100 kΩ. Turima atsparumo vertė, tolerancija ir B vertė turi būti patvirtinta pagal pasirinktą X-Meritan modelį ir taikymo reikalavimus.

Ar NTC gali pasiekti ±1°C arba ±0,5°C tikslumą?

Galutinis temperatūros tikslumas priklauso nuo atsparumo tolerancijos, B vertės tolerancijos, grandinės konstrukcijos, ADC skiriamosios gebos, įrengimo ir kalibravimo. Programoms, kurioms reikalingas ±1°C arba ±0,5°C sistemos tikslumas, X-Meritan gali įvertinti tinkamą konfigūraciją pagal kliento reikalavimus.

Koks yra darbinės temperatūros diapazonas?

Nurodytas darbinės temperatūros diapazonas yra nuo -40°C iki +125°C, todėl jutiklis tinka daugeliui pramonės, automobilių, baterijų, medicinos ir buitinės elektronikos programų.

Kaip greitai jutiklis reaguoja į temperatūros pokyčius?

Įprastas šiluminės reakcijos laikas yra ≤3 sekundės. Tikrasis atsakas gali skirtis priklausomai nuo montavimo būdo, šiluminio kontakto, oro srauto ir aplinkos.

Ar „X-Meritan“ gali teikti pritaikytas NTC konfigūracijas?

Taip. OEM ir masiniams projektams klientai gali nurodyti varžos vertę, toleranciją, B vertę, temperatūros diapazoną, tikslumo tikslą, matmenis, prijungimo metodą ir kitus konfigūracijos vertinimo reikalavimus.
