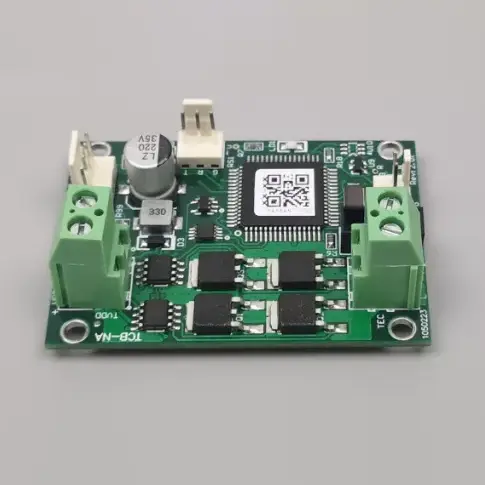

TCB-NA temperatūros reguliatorius standartiniams aušintuvams

X-Meritan TCB-NA Temperature Controller for Standard Coolers yra standartinių termoelektrinių aušintuvų (TEC) temperatūros valdymo modulis, palaikantis ir vėsinimą, ir šildymą. Jis užtikrina ±0,1 °C temperatūros reguliavimo tikslumą, 0–10A TEC srovę ir valdymo diapazoną nuo -20 °C iki +100 °C.

Turėdamas standartinę ASCII nuosekliąją sąsają, 10K NTC temperatūros jutiklį ir kompaktišką 60 × 42 × 26,5 mm struktūrą, TCB-NA yra sukurtas taip, kad būtų galima lengvai integruoti į pramonines ir komercines šilumos valdymo sistemas.

Techninės specifikacijos

NTC B vertę galima pritaikyti. Skirtinga B vertė turi įtakos absoliučiam temperatūros matavimui, bet nekeičia pagrindinio valdymo tikslumo.

Valdymo funkcijos

Šildymas ir vėsinimas

Valdiklis matuoja temperatūrą per NTC jutiklį ir reguliuoja TEC kryptį pagal nustatytą tašką. Tai leidžia tam pačiam moduliui šildyti ir vėsinti be atskiros valdymo įrangos.

ON/OFF reguliavimas

ON/OFF valdymo metodas skirtas stabiliai temperatūrai palaikyti standartinėse TEC programose, įskaitant lazerinius diodus ir laboratorinę įrangą.

Serijinė sąsaja

Temperatūros nustatymai ir stebėjimas realiuoju laiku gali būti valdomi naudojant ASCII nuoseklųjį protokolą. Įprastus serijinius įrankius, tokius kaip „Windows HyperTerminal“, galima naudoti sąrankos ir testavimo metu.

Specialūs pavojaus signalai ir „parengties“ signalai suteikia grįžtamąjį ryšį apie veikimo būseną, o TEC išjungimo įvestis leidžia pagrindinei sistemai prireikus išjungti TEC veikimą.

Galios suderinimas

TEC įtampa

Įtampos suderinimas yra labai svarbus, nes standartiniams aušintuvams skirtas TCB-NA temperatūros valdiklis neapriboja vidinės išėjimo įtampos. Maitinimo įtampa neturi viršyti vardinės prijungtos TEC įtampos.

Pavyzdžiui, naudojant 12 V TEC, reikia atitinkamai parinkti sistemos maitinimo šaltinį.

Power Ripple

Valdiklio perjungimo operacija gali padidinti prijungto perjungiamojo maitinimo šaltinio pulsaciją. Jei sistemoje yra kitų plokščių, jautrių elektriniam triukšmui arba EMI, gali būti pageidautina atskiras valdiklio maitinimo šaltinis.

Temperatūros našumas

Jutiklio diapazonas

Prijungtas 10K NTC palaiko nurodytą matavimo diapazoną nuo -30°C iki +147°C, o aktyvus temperatūros valdymas nurodytas nuo -20°C iki +100°C.

Tikslumas

Nurodytas temperatūros reguliavimo tikslumas ir nustatytos temperatūros tikslumas yra ±0,1 °C. Faktinį sistemos veikimą taip pat gali paveikti NTC tolerancija, jutiklio vieta, šiluminis kontaktas, TEC charakteristikos, šilumos išsklaidymas ir aplinkos sąlygos.

Taikomose programose, kurioms reikalingas griežtas temperatūros stabilumas, bandymai turėtų būti atliekami naudojant galutinę TEC, jutiklį, apkrovą ir mechaninę struktūrą.

Taikymo sritys

Lazeriniai diodai

Valdiklis gali palaikyti stabilią šiluminę aplinką lazerinių diodų sistemoms, kur temperatūra tiesiogiai veikia veikimo našumą.

Laboratorinė įranga

Jis tinka laboratoriniams instrumentams, kuriems reikalingas standartinis termoelektrinis šildymas ir vėsinimas su stabiliu temperatūros reguliavimu.

Pramoninės sistemos

Pramoninė įranga gali naudoti modulį bendrosios paskirties TEC valdymui, kai svarbu kompaktiškas įrengimas, nuoseklus ryšys ir ekonomiškumas.

Išmanieji prietaisai

Dėl į sąnaudas orientuotos architektūros valdiklis tinka išmaniųjų prietaisų gamybai ir kitoms apimties programoms, kurioms reikalingas standartinis temperatūros valdymas.

TCB-NA arba TCB-NE?

TCB-NA tinka, kai projekte pirmenybė teikiama standartinei temperatūros kontrolei ir ekonomiškumui. Programoms, kurioms reikalingas pažangesnis energijos valdymas arba aukštesnio lygio temperatūros valdymo funkcijos, TCB-NE serija gali būti tinkamesnė.

Pasirinkimas turėtų būti pagrįstas TEC įtampa, srove, tiksline temperatūra, valdymo reikalavimais, efektyvumu ir sistemos architektūra.

Pirkimo reikalavimai

Prieš užsakydami pirkėjai turėtų patvirtinti TEC vardinę įtampą, maksimalią srovę, maitinimo įtampą, tikslinę temperatūrą, reikiamą tikslumą, NTC specifikaciją, ryšio reikalavimus ir veikimo aplinką.

X-Meritan Kinijoje valdo savo gamyklą, kuri apima PCB surinkimą ir galutinį kalibravimą. Jos inžinierių komanda gali teikti techninę pagalbą TEC įtampos suderinimui, galios pulsacijos valdymui ir konfigūracijos reikalavimams. Standartinės komponentų atsargos ir užsienio logistika palaiko OĮG ir apimties pirkimą.

Diegimo pastabos

Maitinimo šaltinis turi būti suderinamas su TEC reitingu. Viršijus TEC įtampą, komponentas gali perkrauti, nes standartinių aušintuvų TCB-NA temperatūros valdiklis neturi vidinio išėjimo įtampos ribojimo.

0–10 A srovės specifikacija turėtų būti įvertinta kartu su TEC, laidais, jungtimis ir maitinimo šaltiniu. Visai termoelektrinei sistemai taip pat reikalingas tinkamas šilumos išsklaidymas.

Kai prie to paties perjungiamojo maitinimo šaltinio jungiate kitą jautrią elektroniką, prieš galutinį sistemos integravimą patikrinkite pulsaciją ir EMI.

Dažnai užduodami klausimai

Kokią TEC įtampą gali palaikyti TCB-NA?

Valdiklis palaiko TEC įtampą nuo 5V iki 27V. TEC įtampa turi būti lygi arba didesnė už plokštės maitinimo įtampą. Kadangi TCB-NA neturi vidinės išėjimo įtampos ribojimo, maitinimo šaltinis neturi viršyti TEC vardinės įtampos.

Kokia yra didžiausia TEC srovė?

Standartinių aušintuvų TCB-NA temperatūros valdiklis palaiko 0–10 A TEC srovės diapazoną. Faktinė darbinė srovė turi būti parinkta pagal TEC nominalą, šiluminę apkrovą, laidus, jungtis ir maitinimo šaltinio pajėgumą.

Ar valdiklis gali šildyti ir vėsinti?

Taip. Dviejų krypčių valdymo architektūra leidžia TEC veikti tiek šildymo, tiek vėsinimo režimais, todėl galima palaikyti tikslinę temperatūrą kintančiomis aplinkos sąlygomis.

Kokį temperatūros jutiklį naudoja valdiklis?

Standartinėje konfigūracijoje naudojamas 10K NTC, kurio numatytoji B vertė yra 3950. B reikšmę galima pritaikyti pagal programos reikalavimus. Nurodytas matavimo diapazonas yra nuo -30°C iki +147°C, su valdymo diapazonu nuo -20°C iki +100°C.

Kaip galima valdyti arba stebėti TCB-NA?

Valdiklis naudoja standartinę ASCII nuosekliąją sąsają temperatūros nustatymui ir stebėjimui realiuoju laiku. Jis taip pat teikia aliarmo ir „parengties“ būsenos signalus bei TEC išjungimo įvestį, skirtą integruoti su pagrindinio kompiuterio valdymo sistema.
