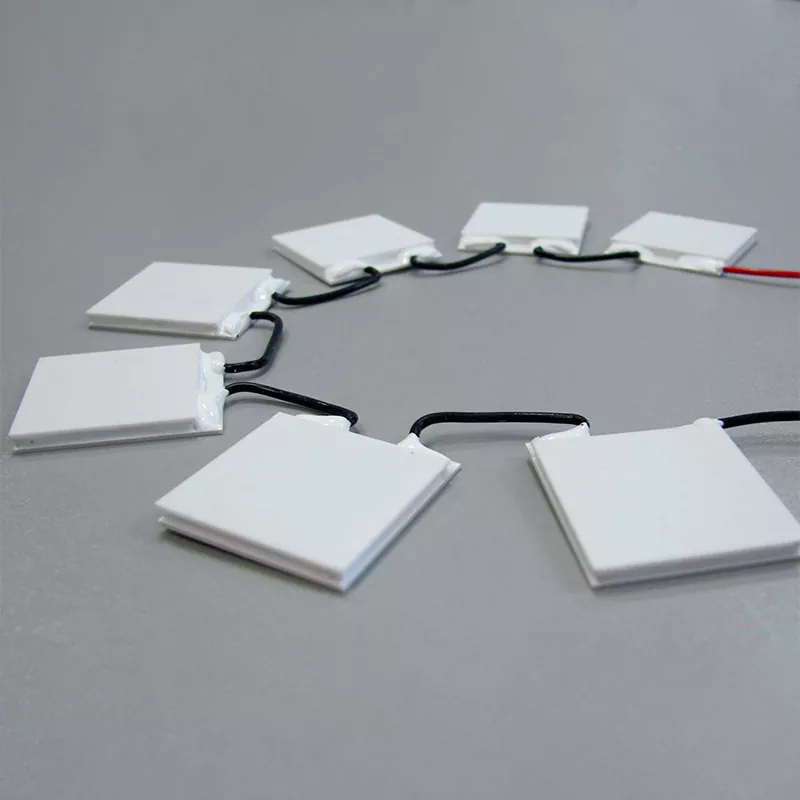

Didelės aušinimo talpos TE aušintuvai, skirti pramonei

X-Meritan tiekia termoelektrinius aušintuvus (TEC), skirtus nuolatiniam šilumos siurbimui pramoninėje įrangoje. Šie moduliai veikia pagal Peltier efektą ir juose nėra kompresorių, šaltnešių ar judančių dalių. Jie naudojami ten, kur prieiga prie priežiūros yra ribota, vibracija nepriimtina arba reikalinga tiksli temperatūros kontrolė.

Didelės talpos serija skirta sistemoms, turinčioms didelę šilumos apkrovą. Tipiški pavyzdžiai yra lazerinių diodų matricos, puslaidininkių proceso įranga ir analitiniai instrumentai, generuojantys pastovią šiluminę galią.

Savo gamykloje gaminame didelės aušinimo talpos TE aušintuvus pramoniniams tikslams. Tai apima termoelektrinių medžiagų paruošimą, luitų apdorojimą, granulių pjaustymą, modulio surinkimą ir galutinį bandymą. Šių veiksmų valdymas leidžia reguliuoti medžiagos sudėtį, granulių geometriją ir lydmetalio pasirinkimą, kad atitiktų konkrečias darbo sąlygas.

Techninės specifikacijos

Standartiniai moduliai apima įvairius aušinimo pajėgumus. Žemiau esančioje lentelėje pateikiami bendri parametrai. Galimos tinkintos konfigūracijos, skirtos skirtingoms įtampoms, matmenims ir karštosios pusės temperatūros reikalavimams.

Specifikacijos tikrinamos partijomis naudojant terminio bandymo stotį. Paprašius, su kiekviena siunta gali būti pateikta bandymo ataskaita.

Svarbi pastaba dėl Qmax: Qmax matuojamas esant nuliui temperatūros skirtumui tarp karštosios ir šaltosios pusės. Realiai veikiant šaltoji pusė visada yra šaltesnė nei karštoji, todėl realus šilumos siurbimo pajėgumas yra mažesnis. Pavyzdžiui, modulis, kurio vardinė galia yra 200 W Qmax, gali pašalinti tik 80 W, kai ΔT yra 30 K. Pasirinkimas turi būti pagrįstas faktiniu veikimo tašku, o ne vien Qmax skaičiumi.

Struktūra ir veikimo principas

Didelės aušinimo talpos TE aušintuvai pramoniniams tikslams yra kietojo kūno šilumos siurblys. Nuolatinė srovė perkelia šilumą iš šaltosios pusės į karštąją. Karštoji pusė turi būti prijungta prie šilumos kriauklės arba šaltos plokštės, kad būtų pašalinta siurbiama šiluma ir elektros įvesties galia. Jei karštoji pusė nėra efektyviai aušinama, šiluma grįžta atgal į šaltąją pusę ir sumažėja grynoji aušinimo galia.

1. Keraminiai substratai

Išorinės plokštės pagamintos iš aliuminio oksido arba aliuminio nitrido. Jie užtikrina elektros izoliaciją, laiduodami šilumą. Paviršiaus lygumas kontroliuojamas, kad būtų užtikrintas geras šiluminis kontaktas su šilumos šaltiniu ir šilumos kriaukle. Tarp keraminio paviršiaus ir montavimo paviršiaus rekomenduojama naudoti šiluminės sąsajos medžiagą (TIM).

2. Puslaidininkinės granulės ir elektrodai

N tipo ir P tipo bismuto telūrido granulės nuosekliai sujungtos vario elektrodų pėdsakais. Granulių skaičius ir dydis lemia modulio įtampą, srovę ir aušinimo pajėgumą. Vario pėdsakams naudojame daugiasluoksnę dengimą, kad išvengtume oksidacijos ilgalaikio naudojimo metu.

3. Karštos pusės šilumos atmetimas

Karštos pusės temperatūra yra vienintelis svarbiausias veiksnys, turintis įtakos TEC veikimui. Kas 10°C karštosios pusės temperatūros padidėjimas paprastai sumažina aušinimo pajėgumą 5–10% ir sumažina didžiausią pasiekiamą ΔT. Didelės talpos moduliams rekomenduojamas priverstinis oro aušinimas, aušinimas skysčiu arba šilumos vamzdžių mazgai. Pasyviųjų radiatorių retai pakanka didesnės nei 100 W bendros šilumos atmetimo galios.

4. Perimetro sandariklis

Vidinį puslaidininkių masyvą supa drėgmei atsparus epoksidinis sandariklis. Šis sandariklis neužtikrina hermetiško sandarumo, tačiau apsaugo granules ir elektrodus nuo kondensato ir ore sklindančių teršalų įprastoje pramoninėje aplinkoje. Esant didelei drėgmei, plovimui ar lauko sąlygoms, reikalinga papildoma kapsuliacija.

Gamyba ir kokybės kontrolė

X-Meritan gamina TEC modulius savo viduje. Gamybos seka yra tokia:

Termoelektrinių medžiagų luitų paruošimas

Puslaidininkinių granulių ekstruzija ir pjaustymas

Automatizuotas granulių išdėstymas ir litavimas

Keraminio pagrindo metalizavimas

Galutinis surinkimas ir elektrinis bandymas

Kiekviena gamybos partija tikrinama dėl vidinio atsparumo, aušinimo pajėgumo ir vizualinių defektų. Bandymų įrašai saugomi atsekamumui užtikrinti. 建议插入工厂实拍照片或产线流程图片

Bandymo metodai

Tikrieji bandymo standartai ir priėmimo kriterijai yra suderinami su klientu prieš masinę gamybą. Susisiekite su mumis, kad aptartume jūsų konkrečius reikalavimus.

Sertifikatai ir atitiktis

Šiuo metu atnaujinami šie sertifikatai ir atitikties pareiškimai.

● ISO 9001:2015 – Kokybės vadybos sistema

● ISO 14001 – Aplinkosaugos vadybos sistema

● RoHS atitiktis

● REACH atitikimas

● CE ženklas (jei taikoma)

● UL sertifikatas (jei taikoma)

Esant pageidavimui, pateiksime galiojančių sertifikatų kopijas. Susisiekite su mumis, kad patvirtintume esamą būseną.

Tinkinimo parinktys

Standartiniai moduliai apima daugelį pramoninio aušinimo užduočių. Didelės apimties arba specializuotiems projektams siūlome individualią inžineriją šiose srityse:

● Pasirinktinis plotas ir aukštis

● Aukštesnės temperatūros lydmetalis ir pagrindai, kai Th > 150°C

● Daugiapakopiai TEC moduliai, skirti gilesniems temperatūrų skirtumams

● Iš anksto sumontuotos šilumos kriauklės arba šaltos plokštės

● Integruoti temperatūros jutikliai (NTC arba RTD)

● Specialios laidų konfigūracijos arba jungtys

Įprastas pritaikytas projektas vyksta pagal šį procesą:

1. Klientas pateikia šiluminę apkrovą, šaltos pusės temperatūrą, aplinkos sąlygas ir erdvės apribojimus.

2. Mūsų inžinieriai imituoja reikiamą modulį ir pateikia rekomenduojamą konfigūraciją.

3. Gaminame pavyzdžius klientui patvirtinti.

4. Gavę patvirtinimą pereiname prie masinės gamybos.

Kodėl inžinieriai renkasi X-Meritan TEC modulius

Užuot vardinę bendruosius pranašumus, čia pateikiamos konkrečios galimybės, išskiriančios mūsų modulius:

Vidinis termoelektrinių medžiagų apdorojimas

Mes kontroliuojame procesą nuo neapdoroto luito iki gatavo įrenginio. Tai apima medžiagos sudėtį, granulių dydį ir dopingo lygius. Dauguma TEC tiekėjų perka iš anksto pagamintas granules ar plokšteles ir tik surenka modulius. Kadangi tvarkome pačią medžiagą, galime reguliuoti ZT vertę ir optimizuoti konkrečius temperatūros diapazonus.

Paketo lygio veikimo bandymas

Kiekviena gamybinė partija tikrinama dėl Qmax, ΔTmax ir vidinio atsparumo. Bandymų ataskaitos yra prieinamos klientams. Tai leidžia patikrinti, ar moduliai atitinka jūsų specifikacijas prieš integruojant juos į sistemą.

Individuali inžinerija be minimalių užsakymų baudų

Daugelis tiekėjų reikalauja didelių minimalių užsakymų dėl individualių matmenų ar parametrų. Mes palaikome lankstų gamybos grafiką, todėl galimi individualūs projektai, kurių apimtys yra nedidelės. Susisiekite su mumis dėl savo reikalavimo, net jei numatomas metinis kiekis yra tik keli šimtai vienetų.

Tiesioginis bendravimas su gamybos komanda

Kai susisiekiate su X-Meritan, kalbatės su inžinieriais, kurie turi prieigą prie gamybos duomenų ir bandymų rezultatų. Tai sumažina prekybos įmonėms būdingą pirmyn ir atgal bei sutrumpina imties vertinimo ciklą.

Tipinės programos

Didelės aušinimo galios TEC moduliai naudojami aplinkoje, kur aktyvus aušinimas skysčiu nėra praktiškas arba kur reikalinga tiksli temperatūros kontrolė.

Pramoninė elektronika ir telekomunikacijos

Lazerinių diodų ir fotodetektorių aušinimas šviesolaidinėse sistemose

Lauko telekomunikacijų spintų šilumos valdymas

Galios stiprintuvų ir RF modulių temperatūros stabilizavimas

Puslaidininkinė ir lazerinė įranga

Vaflinių griebtuvų ir proceso kamerų aušinimas

Lazerinio žymėjimo ir pjovimo galvučių terminis valdymas

Temperatūros stabilizavimas optiniams suoliukams

Medicinos ir analitiniai instrumentai

PGR termocikleriai ir mėginių blokų aušinimas

Reagentų laikymo skyrių temperatūros kontrolė

CCD ir CMOS vaizdo jutiklių aušinimas

Transportas ir speciali įranga

LiDAR jutiklių aušinimas autonominėse transporto priemonėse

Sėdynės vėdinimo sistemos

Nešiojami šaldomi konteineriai

TEC atrankos vadovas

Norėdami nurodyti didelės talpos TEC, prieš susisiekdami su mumis paruoškite šią informaciją:

Reikalinga aušinimo apkrova (vatais) šaltojoje pusėje. Tai šiluma, kurią gamina komponentas, kurį reikia atvėsinti.

Tikslinė šaltosios pusės temperatūra ir tolerancija. Pavyzdžiui, 25°C ± 0,5°C.

Didžiausia karštosios pusės temperatūra, kurią galite priimti, atsižvelgiant į jūsų šilumos šalintuvą ir aplinkos sąlygas.

Aplinkos temperatūros diapazonas, kuriame sistema veiks.

Galimas aušintuvo tipas ir šiluminė varža. Priverstinis oro, skysčio aušinimo arba šilumos vamzdis.

Galima nuolatinė įtampa ir didžiausias leidžiamas srovės suvartojimas.

Montavimo vietos apribojimai: ilgis, plotis, aukštis ir tvirtinimo angos raštas.

Šiluminio ciklo reikalavimai: kiek ciklų per dieną, temperatūros svyravimai ir numatomas eksploatavimo laikas.

Aplinkos sąlygos: drėgmė, dulkės, cheminių medžiagų poveikis arba naudojimas lauke.

Kai pateiksite šią informaciją, galime rekomenduoti konkretų modulį arba sukurti individualų sprendimą. Taip pat pateiksime našumo kreives, rodančias rekomenduojamos darbinės srovės aušinimo pajėgumą ir temperatūros skirtumą.

Dažnai užduodami klausimai

Kl .: Kaip pasirinkti tinkamą TEC savo programai?

A: Turite žinoti šalinamą šilumos apkrovą (vatais), maksimalią leistiną aušinamo objekto temperatūrą, aplinkos temperatūrą ir galimą šilumos šalinimo efektyvumą karštojoje pusėje. Pateikite šias reikšmes mūsų inžinieriams, o mes rekomenduosime modulį ir darbo srovę.

Kl .: Kuo skiriasi Qmax ir faktinė aušinimo talpa?

A: Qmax yra didžiausia šilumos siurblio galia, kai temperatūros skirtumas tarp karštosios ir šaltosios pusės yra lygus nuliui. Realiai veikiant, visada yra temperatūros skirtumas. Tikrasis aušinimo pajėgumas mažėja, kai ΔT didėja. Mūsų duomenų lapuose yra skirtingų veikimo srovių veikimo kreivės.

Kl.: Ar TEC gali sugesti, jei karštoji pusė tampa per karšta?

A: Taip. Kiekvienam moduliui nurodoma maksimali karštosios pusės temperatūra. Viršijus šią temperatūrą, gali pablogėti litavimo jungtys ir sutrumpėti modulio tarnavimo laikas. Visada suprojektuokite karštosios pusės aušintuvą taip, kad Th neviršytų vardinės ribos blogiausiomis aplinkos sąlygomis.

K: Kiek laiko veikia TEC moduliai?

A: TEC moduliuose nėra judančių dalių, todėl mechaninis nusidėvėjimas nėra veiksnys. Tačiau šiluminis ciklas sukelia įtampą litavimo jungtyse ir galiausiai gali padidinti vidinį pasipriešinimą. Pasirinktos didelės talpos konstrukcijos buvo įvertintos atliekant terminio ciklo bandymus. Faktinis ciklo trukmė priklauso nuo temperatūros diapazono, srovės, rampos greičio, montavimo įtempių ir darbinės drėgmės. Kvalifikuotiems projektams galima pateikti bandymų duomenis.

Kl.: Ar pateikiate bandymų duomenis ar patikimumo ataskaitas?

A: Taip. Kiekvienai gamybos partijai galime pateikti patikrintų parametrų suvestinę. Didesniems užsakymams galime atlikti papildomus patikimumo bandymus, tokius kaip terminis ciklas, laikymas aukštoje temperatūroje ir drėgmės poveikis pagal sutartus protokolus.

K: Ar epoksidinis sandariklis yra atsparus vandeniui?

A: Ne. Standartinis epoksidinis sandariklis yra atsparus drėgmei, bet ne hermetiškas. Jei naudojama didelė drėgmė, kondensatas arba tiesioginis sąlytis su vandeniu, reikia papildomos kapsulės arba pritaikyto korpuso.

Kontaktinis ir inžinerinis palaikymas

Norėdami paprašyti rekomendacijos ar pavyzdžio, pateikite šią informaciją:

● Pašalinama šilumos apkrova (W)

● Reikalinga šaltosios pusės temperatūra arba temperatūros skirtumas

● Aplinkos temperatūros diapazonas

● Laisva vieta TEC ir šilumos kriauklei

● Galima maitinimo įtampa

● Numatomas metinis kiekis

Mūsų inžinierių komanda atsako per vieną darbo dieną. Pateikiame pavyzdžius įvertinimui prieš užsakant apimtis.
