Naudojant šviesolaidinius ryšius, medicinos įrangą, automobilių elektroniką, laboratorinius prietaisus ir kitas tikslias sistemas, TEC konfigūracijos pasirinkimas gali tiesiogiai paveikti aušinimo našumą ir bendrą sistemos efektyvumą. X-Meritan palaiko serijines, lygiagrečias ir mišrias serijines lygiagrečias konfigūracijas, taip pat pritaikytus sprendimus, sukurtus pagal klientų brėžinius, pavyzdžius ir taikymo sąlygas.
Termoelektrinė aušinimo sistema ne visada turi vieno modulio sprendimą. Padidėjus reikiamam aušinimo pajėgumui arba didėjant turimai maitinimo ir montavimo erdvei, gali tekti dirbti kartu keliems TE aušintuvams.
Šių aušintuvų išdėstymas tampa svarbia sistemos dizaino dalimi.

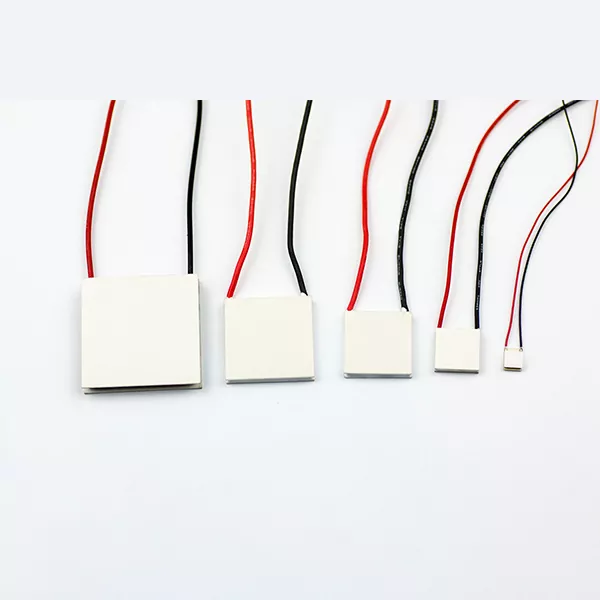

„X-Meritan General“ TE aušintuvai su nuoseklia arba lygiagrečia jungtimi specialioms reikmėms gali būti konfigūruojami nuosekliai arba lygiagrečiai, todėl inžinieriai gali pasirinkti tinkamą išdėstymą pagal reikiamą šilumos perdavimo efektyvumą, srauto sąlygas, slėgio kritimą ir sistemos pajėgumą. Programoms, kurioms keliami sudėtingesni reikalavimai, taip pat galima apsvarstyti mišrią konfigūraciją.
Užuot traktavęs TEC modulį kaip atskirą komponentą, X-Meritan žiūri į aušintuvo veikimą visoje šilumos valdymo sistemoje.
Skirtumas tarp serijinės ir lygiagrečios konfigūracijos daugiausia susijęs su tuo, kaip aušinimo sistema valdo srautą ir paskirsto šiluminę apkrovą.
Serijiniu būdu aušinimo terpė viena po kitos praeina per TE aušintuvus. Tai sukuria santykinai koncentruotą srauto kelią ir gali užtikrinti didesnį srauto greitį per aušinimo kanalus.
Ši konfigūracija gali būti naudinga, kai programa turi kontroliuojamą srautą ir reikalauja efektyvaus šilumos perdavimo kompaktiškoje sistemoje. Dėl nuolatinio srauto srauto paskirstymas taip pat yra gana paprastas.
Kompromisas yra slėgio kritimas. Iš eilės prijungus daugiau aušintuvų, bendras srauto pasipriešinimas didėja. Sistemoms, kurioms reikalingas didelis srautas, dėl to gali padidėti siurbimo reikalavimai ir sunaudoti daugiau energijos.
Lygiagrečiai srautas padalijamas tarp kelių TE aušintuvų, o ne eina per kiekvieną aušintuvą nuosekliai.
Tai sumažina kiekvienos šakos srauto kelią ir gali padėti sumažinti bendrą slėgio kritimą. Dėl to lygiagreti konfigūracija ypač naudinga, kai sistemai reikia didesnio srauto arba kai svarbu sumažinti siurbimo energiją.
Pagrindinis iššūkis yra srauto paskirstymas. Jei atšakos nėra tinkamai suprojektuotos, skirtingi aušintuvai gali gauti skirtingą srautą, o tai gali turėti įtakos šiluminių savybių pastovumui.
Dėl šios priežasties pasirinkimas tarp serijos ir lygiagrečių neturėtų būti grindžiamas vien aušinimo pajėgumu. Taip pat reikia atsižvelgti į hidraulines sąlygas ir visą sistemos dizainą.
|
Konfigūracija |
Srauto kelias |
Šilumos perdavimo charakteristikos |
Slėgio kritimas |
Tipinis reikalavimas |
|
Serija |
Aušinimo terpė praeina per kiekvieną aušintuvą nuosekliai |
Didesnis srauto greitis gali palaikyti efektyvų šilumos perdavimą |
Didėja, kai prijungiama daugiau modulių |
Kontroliuojamo srauto ir kompaktiškos šiluminės sistemos |
|
Lygiagretus |
Srautas paskirstomas tarp kelių aušintuvų |
Veikimas priklauso nuo subalansuoto srauto paskirstymo |
Paprastai mažesnė nei lygiavertė serija |
Didelio srauto ir didesnės šilumos valdymo sistemos |
|
Mišri serija-lygiagreti |
Nuosekliojo ir padalinto srauto kelių derinys |
Gali subalansuoti šilumos perdavimo ir srauto reikalavimus |
Galima optimizuoti pagal sistemos dizainą |
Sudėtingos arba labai pritaikytos sistemos |
Šviesolaidinio ryšio įrangoje mūsų bendrieji TE aušintuvai su nuoseklia arba lygiagrečia jungtimi specialioms reikmėms gali būti naudojami ten, kur temperatūros stabilumas yra svarbus optiniams komponentams ir su lazeriu susijusiems įrenginiams. Šiose sistemose kompaktiški matmenys ir tikslus šilumos valdymas dažnai yra svarbesni nei įprastiniai šaldymo pajėgumai.
Medicininei ir pramoninei įrangai TEC aušinimas gali užtikrinti vietinį temperatūros reguliavimą jautriems komponentams ir tiksliams instrumentams. Galimybė pritaikyti konfigūraciją yra ypač naudinga, kai prieinama diegimo vieta yra ribota.
Tas pats principas taikomas automobilių elektronikai ir su LiDAR susijusiai įrangai, kur elektroniniams ir optiniams komponentams gali prireikti stabilios darbinės temperatūros kompaktiškoje sistemoje. Laboratorinei ir tyrimų įrangai TEC technologija siūlo dar vieną praktinį kontroliuojamo ir lokalizuoto temperatūros valdymo metodą.
Kai kurių šilumos valdymo sistemų negalima tinkamai pritaikyti naudojant standartinį TEC modulį.
„X-Meritan“ gali dirbti pagal klientų brėžinius, pavyzdžius ar programos specifikacijas, norėdamas įvertinti reikiamą TE aušintuvo konfigūraciją. Priklausomai nuo projekto, sprendime gali būti naudojamas serijinis išdėstymas, lygiagretus išdėstymas arba abiejų derinys.
Kūrimo etape galima kartu atsižvelgti į tokius veiksnius kaip aušinimo pajėgumas, eksploatavimo sąlygos, modulio matmenys, srauto reikalavimai ir įrengimo apribojimai. Patvirtinus konfigūraciją, prieš pereinant prie masinės gamybos galima pagaminti pavyzdžius, kad klientas įvertintų.
Šis metodas ypač tinka OEM projektams ir įrangos gamintojams, kuriantiems specializuotas šilumos valdymo sistemas.
Serijinė konfigūracija siunčia aušinimo terpę per kelis TE aušintuvus paeiliui, o lygiagreti konfigūracija padalija srautą tarp skirtingų aušintuvų. Serijiniai įrenginiai gali užtikrinti labiau koncentruotą srauto kelią, tačiau gali sukelti didesnį slėgio kritimą. Lygiagretus išdėstymas paprastai sumažina srauto pasipriešinimą, tačiau reikalauja tinkamo srauto balansavimo.
Galima apsvarstyti mišrią konfigūraciją, kai sistemoje reikia subalansuoti šilumos perdavimo efektyvumą, srautą ir slėgio kritimą. Derinant lygiagrečias ir serijines dalis, visa aušinimo sistema gali būti tiksliau pritaikyta sudėtingoms darbo sąlygoms.
Taip. „X-Meritan“ gali sukurti TE aušintuvų konfigūracijas pagal klientų brėžinius, pavyzdžius ir pritaikymo reikalavimus, įskaitant projektus, kuriems reikalingi specifiniai matmenys arba serijiniai lygiagrečiai išdėstymai.
Aušinimo reikalavimai, darbinė temperatūra, reikiamas temperatūrų skirtumas, įtampa, srovė, srauto sąlygos, įrengimo erdvė ir šilumos išsklaidymo sąlygos yra naudingi atskaitos taškai. Išsamesnė programos informacija leidžia X-Meritan tiksliau įvertinti konfigūraciją.
Taip. Termoelektrinis aušinimas tinka tais atvejais, kai reikalinga lokali ir stabili optinių ir elektroninių komponentų temperatūros kontrolė. X-Meritan sprendimai gali būti pritaikyti prie specifinių erdvės ir šilumos reikalavimų.
