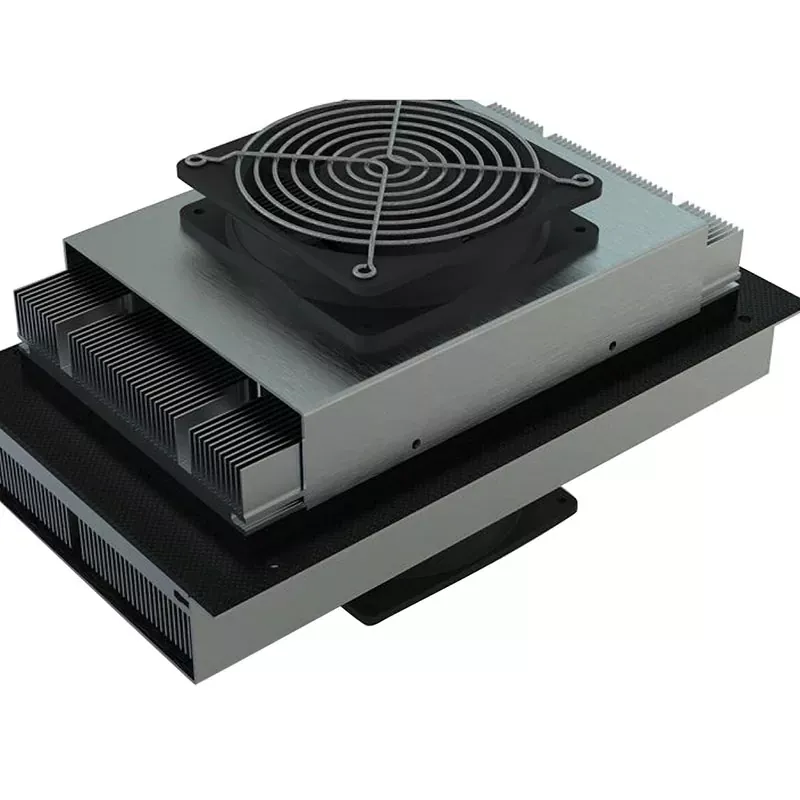

Oras-oras termoelektrinių aušintuvų mazgai

X-meritan oras-oras termoelektrinių aušintuvų komplektai siekia kompaktišką, labai integruotą kietojo kūno šilumos valdymo sprendimą. Pašalinus įprastus kompresorius, šaltnešio linijas ir sudėtingas skysčių cirkuliacijos kilpas, šiuose mazguose naudojami tiesioginiai oro pusės šilumokaičiai ir didelio patikimumo puslaidininkiniai termoelektriniai moduliai, palengvinantys efektyvų šilumos mainą, žymiai supaprastinant įrangos architektūrą ir užkertant kelią nuotėkio rizikai.

Išnaudojant X-meritan vertikalios integracijos galimybes, apimančias neapdorotas termoelektrines medžiagas ir pagrindinių komponentų kūrimą iki sistemos lygio šiluminio projektavimo, kiekvienam mazgui taikoma 100 % modulio patikra, kintamosios srovės atsparumo bandymai ir griežtas temperatūros ciklo testavimas, siekiant užtikrinti ilgalaikį stabilumą ir didelį patikimumą.

Produkto savybės

Kietojo kūno aušinimas be kompresoriaus

Oras-oras termoelektrinių aušintuvų rinkiniai naudoja puslaidininkinius termoelektrinius modulius, kad sukurtų temperatūros skirtumą per nuolatinės srovės maitinimo įvestį. Aušinimo sistemai nereikia kompresoriaus ar įprastos šaltnešio grandinės.

Kompaktiška surinkimo konstrukcija

Aušinimo komponentai yra integruoti į kompaktišką mazgą, o ne pasikliaujant atskiru šaldymo įrenginiu. Ši struktūra padeda sumažinti įrengimo erdvę, reikalingą elektroninės įrangos, prietaisų ir uždarų sistemų viduje arba aplink juos.

Mažas mechaninis sutrikimas

Be kompresoriaus ar kito didelio mechaninio šaldymo mechanizmo, agregatas veikimo metu sukuria minimalią mechaninę vibraciją.

Vėsinimas ir šildymas viename komplekte

Termoelektrinis modulis gali persijungti iš vėsinimo ir šildymo, pakeisdamas nuolatinės srovės kryptį. Todėl vienas šilumos valdymo mazgas gali palaikyti temperatūros reguliavimą skirtingomis darbo sąlygomis, nepridedant atskiro kaitinimo elemento pagrindiniam dvikrypčiui temperatūros valdymui.

Tikslus temperatūros reguliavimas

Termoelektrinis efektas tiesiogiai reaguoja į elektros įvado pokyčius, todėl šiluminę galią galima reguliuoti per valdymo sistemą. Konfigūracijos su grįžtamuoju temperatūros ryšiu gali būti naudojamos ten, kur įrangai reikalingos kontroliuojamos ir kartojamos temperatūros sąlygos.

Nėra skysčio aušinimo grandinės

Oras-oras termoelektrinio aušintuvo mazgai perduoda šilumą per oro pusės šilumokaičius ir jiems nereikia skysčio cirkuliacijos kilpos. Tai pašalina aušinimo skysčio vamzdynų, siurblių, rezervuarų ir susijusių skysčio kilpos jungčių poreikį iš aušinimo architektūros.

Plati darbinės temperatūros galimybė

Agregatus galima konfigūruoti įrangai, veikiančiai plačiame temperatūrų diapazone nuo -40°C iki +85°C. Komponentų pasirinkimas ir surinkimo konfigūracija gali būti suderinta su numatomomis aplinkos ir įrangos eksploatavimo sąlygomis.

Galima konfigūruoti įvairioms įrangos konstrukcijoms

X-Meritan gali sukonfigūruoti agregatą pagal reikiamą aušinimo pajėgumą, įtampą, srovę, matmenis, oro srautą, temperatūros reguliavimo tikslumą ir montavimo reikalavimus. Tai leidžia šilumos valdymo bloką suderinti su tikslinės įrangos mechaniniais ir elektriniais apribojimais.

Produkto parametrai

Air-to-Air TEC vs. Liquid-Based Cooling

Programoms, kurioms nereikia aušinimo skysčio kontūro, oro pusės TEC konfigūracija gali supaprastinti sistemos integravimą.

Tinkama architektūra priklauso nuo aušinimo pajėgumo, šilumos srauto, aplinkos sąlygų, turimos erdvės, oro srauto ir įrangos konstrukcijos.

Įprastos įrangos taikymas

Elektroniniai korpusai ir telekomunikacijų įranga

Oras-oras termoelektrinio aušintuvo mazgai gali pašalinti šilumą, susikaupusią lauko spintose, ryšių įrangoje ir elektroniniuose korpusuose. Oro cirkuliacija šaltoje pusėje paskirsto vėsinimą per visą gaubtą, o karštoji pusė atmeta surinktą šilumą į supančią aplinką.

Laboratoriniai ir tyrimų instrumentai

Laboratorinei įrangai, kuriai reikalinga stabili temperatūra ir nedideli mechaniniai trikdžiai, kietojo kūno termoelektrinis aušinimas leidžia išvengti kompresoriaus vibracijos ir šaltnešio cirkuliacijos. Agregatas gali būti sukonfigūruotas atsižvelgiant į analitinių ir tyrimų instrumentų šiluminius reikalavimus.

Medicinos ir diagnostikos įranga

Temperatūrai jautriems diagnostikos ir medicinos prietaisų komponentams gali prireikti kontroliuojamų terminių sąlygų. Oras-oras TEC konfigūracijos gali užtikrinti vietinį vėsinimą arba šildymą neįvedant į įrangą skysčio kontūro.

Puslaidininkinė ir optinė įranga

Puslaidininkių apdorojimo, bandymo, lazerinėje ir optinėje įrangoje gali būti komponentų, kurių veikimas keičiasi priklausomai nuo temperatūros. TEC pagrįstas oro pusės šilumos valdymas gali būti naudojamas ten, kur reikalingas kontroliuojamas šilumos pašalinimas ir temperatūros stabilumas.

Specializuota pramoninė įranga

Pramoninės valdymo sistemos, tikrinimo įranga ir kitos mašinos, veikiančios kintančiomis aplinkos sąlygomis, gali naudoti agregatą vidiniam šilumos kaupimuisi valdyti, išlaikant nustatytą darbinę temperatūrą.

Gamybos ir testavimo procesas

100 % modulio patvirtinimas

Kiekvienas „oras-oras“ termoelektrinio aušintuvo agregatų modulis prieš surinkimą išbandomas dėl elektrinės varžos, šilumos laidumo ir Seebecko koeficiento. Bandymas nustato elektrinius arba šiluminius nuokrypius prieš moduliui patenkant į gatavą aušinimo sistemą.

Medžiagos patvirtinimas

Termoelektrinės puslaidininkinės medžiagos vertinamos dėl nuoseklių elektrinių ir šiluminių savybių. Vertinant nuopelnus, naudojami kaip medžiagos ir modulio veikimo patikros dalis.

Litavimo jungties vientisumas

Atsparumo kintamajai srovei bandymas atliekamas norint patikrinti termoelektrinio modulio vidines elektros jungtis. Bandymas skirtas nenormaliam pasipriešinimui, susijusiam su litavimo jungties defektais, nustatyti.

Modulio vientisumo kontrolė

Sugedę arba neaktyvūs termoelektriniai moduliai prieš integravimą yra ekranuojami. Sugedęs modulis gali sukurti neveiksmingą šiluminį kelią ir sumažinti agregato temperatūros skirtumą.

Galutinis surinkimo bandymas

Užbaigtų agregatų veikimas ir testavimas nepalankiausiomis sąlygomis, įskaitant temperatūros ciklą tam tikruose veikimo diapazonuose. Atliekant bandymus įvertinamas užbaigto mazgo mechaninis ir šiluminis vientisumas pasikartojančių temperatūros pokyčių metu.

Kodėl verta rinktis X-Meritan

X-Meritan dirba su termoelektrinėmis medžiagomis, pagrindinių komponentų kūrimu, šilumos valdymo projektavimu ir sistemos lygio pasirinkimu. Ši vertikali galimybė leidžia įvertinti aušinimo agregatą nuo TEC medžiagos ir modulio lygio iki oro pusės šiluminės architektūros.

Bendrovė aptarnauja šviesolaidinio ryšio, pramonės ir medicinos įrangos, automobilių elektronikos, plataus vartojimo elektronikos ir mokslinių tyrimų institucijų taikomąsias programas. Jo techninė sritis apima termoelektrinių medžiagų kūrimą, komponentų pritaikymą, šilumos išsklaidymo sprendimų dizainą ir atrankos palaikymą.

DUK

Kas yra oras-oras termoelektrinio aušintuvo mazgas?

Tai kietojo kūno šilumos valdymo mazgas, kuriame naudojamas termoelektrinis modulis šilumai perduoti iš vieno oro srauto į kitą. Šilumokaičiai ir ventiliatoriai užtikrina reikiamą oro cirkuliaciją šaltoje ir karštoje pusėje.

Ar „oras-oras“ termoelektrinio aušintuvo mazgai gali užtikrinti ir vėsinimą, ir šildymą?

Taip. Pakeitus nuolatinės srovės kryptį per termoelektrinį modulį, keičiama šilumos perdavimo kryptis, todėl agregatas gali vėsinti arba šildyti.

Kaip pasirinkti reikiamą aušinimo našumą?

Pradėkite nuo nuolatinės ir didžiausios įrangos šilumos apkrovos, tada atsižvelkite į aplinkos temperatūrą, tikslinę temperatūrą, oro srautą ir turimą karštosios pusės šilumos atmetimo pajėgumą. Renkantis mazgą, šias sąlygas reikėtų įvertinti kartu.

Ar galima pritaikyti matmenis?

Taip. Matmenys, oro srauto konfigūracija, montavimo struktūra, elektros reikalavimai ir kitos surinkimo charakteristikos gali būti sukurtos pagal įrangos projektą.

Kokios informacijos reikia norint gauti TEC surinkimo pasiūlymą?

Pateikite reikiamą aušinimo galią, aplinkos temperatūrą, tikslinę temperatūrą, laisvą įrengimo erdvę, nuolatinės srovės maitinimą, oro srauto sąlygas, darbo aplinką ir temperatūros valdymo reikalavimus. Šie parametrai leidžia įvertinti surinkimo konfigūraciją, palyginti su faktiniu pritaikymu.

Ar oras-oras TEC mazgas tinka didelėms šiluminėms apkrovoms?

Tinkamumas priklauso nuo faktinės šilumos apkrovos, aplinkos temperatūros, reikiamo temperatūrų skirtumo, oro srauto ir galimo šilumos atmetimo. Taikymas, viršijantis praktinį oro pusės TEC konfigūracijos pajėgumą, turėtų būti vertinamas pagal alternatyvias šilumos valdymo architektūras.
