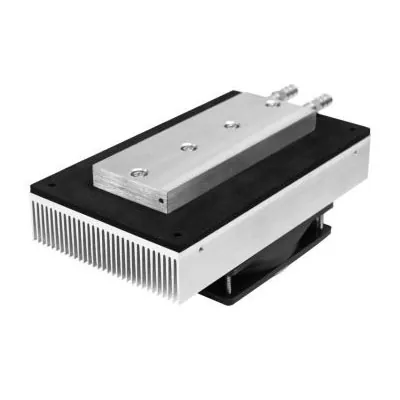

X-Meritan kuria ir gamina termoelektrinius aušinimo komponentus. Šiuos komponentus galima konfigūruoti atsižvelgiant į skysčio srauto greitį, šilumos apkrovą, tikslinę temperatūrą, turimą įrengimo erdvę ir oro pusės šilumos išsklaidymo reikalavimus. Gaminame „Liquid-to-Air Thermoelectric Cooler Assemblies“ – integruotą šilumos valdymo sprendimą, kuris naudoja termoelektrinius modulius šilumai iš skysčio kontūro perduoti aplinkiniam orui. Ši sistema sujungia skysto šaldymo plokštę, termoelektrinį aušintuvą, radiatorių ir ventiliatorių į vieną komponentą, užtikrinantį aktyvų skysčiu aušinamos įrangos temperatūros valdymą, nereikalaujant kompresoriaus ar šaltnešio.
●skystis-oras šilumos perdavimas: perduoda šilumą iš skysčio kontūro į aplinkos orą per termoelektrinį aušinimo modulį ir oru aušinamą šilumos kriauklę.
Aktyvus temperatūros valdymas: užtikrina aktyvų aušinimą ir šildymą, kai reikalinga kontroliuojama skysčio temperatūra.
Integruotas dizainas: sujungia TEC modulį, skystą šaldymo plokštę, šilumos kriauklę, ventiliatorių ir susijusius komponentus į kompaktišką šiluminį mazgą.
Nėra šaltnešio: naudojamas kietojo kūno termoelektrinis aušinimas be kompresoriaus arba aušalo kontūro.
Kompaktiškas ir žema vibracija: TEC nėra mechaninio kompresoriaus, todėl agregatas tinka jautriai įrangai ir sistemoms, kuriose erdvė yra ribota.
Pritaikoma konfigūracija: Aušinimo pajėgumas, matmenys, skysčių sąsajos, elektrinės charakteristikos ir oro pusės komponentai gali būti pritaikyti pagal taikymo reikalavimus.
Skystis-oras termoelektriniai aušintuvai naudoja Peltier efektą, kad perkeltų šilumą iš skysčio pusės į oro pusę.
Pagrindinis terminis kelias yra:
●skystis → šaltoji plokštė → TEC modulis → radiatorius → ventiliatorius → aplinkos oras
Kai TEC moduliui tiekiamas nuolatinės srovės maitinimas, šiluma sugeriama iš skystos šaltos plokštės ir perduodama į karštosios pusės šilumos kriaukle. Tada ventiliatorius stumia orą per aušintuvą, kad pašalintų šilumą į aplinką.
Aušinimo efektyvumas priklauso nuo TEC modulio, skysčio srauto greičio, šiluminės sąsajos, karštosios pusės šilumos išsklaidymo, aplinkos temperatūros ir elektros veikimo sąlygų.
Naudojamas lazerinių sistemų, optinių komponentų ir kitos skysčiu aušinamos optoelektroninės įrangos temperatūros stabilizavimui.
Skystis-oras termoelektrinių aušintuvų mazgai tinka analitiniams instrumentams, laboratorinėms temperatūros kontrolės sistemoms ir bandymo įrangai, kuriai reikalinga stabili skysčio temperatūra.
Galima integruoti į medicinos ir diagnostikos įrangą, kur reikalinga kompaktiška skysčio temperatūros kontrolė.
Tinka aušinimo skysčio kilpoms elektroninėje įrangoje, valdymo sistemose, jutikliuose ir kituose karščiui jautriuose pramoniniuose įrenginiuose.
Gali būti naudojamas vietiniam su akumuliatoriumi susijusių komponentų ir kitų sistemų, kurioms reikalingas aušinimas skysčiu, šilumos valdymui.
Tinka naudoti, kai reikalinga kontroliuojama skysčio temperatūra be kompresoriaus šaldymo.
„X-Meritan“ gali sukurti „skysčio-oro“ termoelektrinio aušintuvo mazgus, atsižvelgdamas į konkrečius terminus ir mechaninius reikalavimus.
Tinkinimas gali apimti:
● TEC modulio dydis ir konfigūracija
● Aušinimo pajėgumas
● Skystos šaldymo plokštės matmenys
● Skysčio įleidimo ir išleidimo angos konfigūracija
● Vamzdžių arba jungiamųjų detalių reikalavimai
● Skysčio srautas
● Šilumnešio matmenys
● Ventiliatoriaus dydis ir oro srautas
● Darbinė įtampa ir srovė
● Temperatūros jutikliai
● Tvirtinimo konstrukcija
● Elektros jungtys
● Bendri surinkimo matmenys
Klientai įvertinimui gali pateikti šiluminius reikalavimus, inžinerinius brėžinius, esamus pavyzdžius arba įrangos specifikacijas.
Integruoti TEC sprendimai: TEC moduliai, skystos šaldymo plokštės, šilumos kriauklės ir ventiliatoriai gali būti suprojektuoti kaip vienas šiluminis mazgas.
Termoelektrinių medžiagų patirtis: vidaus termoelektrinių medžiagų kūrimas palaiko specifines TEC konfigūracijas.
Individualus terminis dizainas: aušinimo pajėgumas, skysčio srautas, matmenys ir elektriniai parametrai gali būti suderinti su faktine sistema.
Prototipas iki gamybos: palaikymas nuo terminio projektavimo ir prototipo kūrimo iki bandymų ir gamybos apimties.
Į taikymą orientuota inžinerija: projektuojant atsižvelgiama į visą šiluminį kelią, o ne pasirenkant TEC modulį atskirai.
Tai integruotas aušinimo agregatas, kuris naudoja termoelektrinį modulį šilumai iš skysčio grandinės perduoti į aplinkinį orą. Jį sudaro skysta šaldymo plokštė, termoelektrinio aušintuvo (TEC) modulis, oru aušinamas radiatorius ir ventiliatorius.
Skysčiu aušinamas TEC agregatas atvėsina skystį per šaltą plokštę ir išsklaido šilumą į aplinkinį orą per radiatorių. Ši konfigūracija labai naudinga, kai šilumos šaltinis yra prijungtas prie skysčio kontūro arba kai aušinimas skysčiu užtikrina geresnį šiluminį kontaktą su tiksline įranga.
Taip. Pakeitus TEC modulio poliškumą, šilumos perdavimo kryptis gali būti pakeista, todėl tas pats agregatas gali užtikrinti aktyvų šildymą arba vėsinimą, kai sistemos konstrukcija palaiko dvikryptį temperatūros valdymą.
Naudingiausia informacija apima šilumos apkrovą, skysčio tipą, skysčio srautą, įleidimo temperatūrą, tikslinę temperatūrą, aplinkos temperatūrą, laisvą įrengimo erdvę, maitinimo šaltinį ir prijungimo reikalavimus. Inžineriniai brėžiniai ar pavyzdžiai taip pat gali padėti įvertinti mechaninę struktūrą.
Taip. Skysčio įleidimo / išleidimo jungtis, šaltos plokštės matmenis, radiatoriaus konfigūraciją, ventiliatoriaus pasirinkimą, montavimo struktūrą ir bendrus surinkimo matmenis galima pritaikyti pagal paskirtį.
