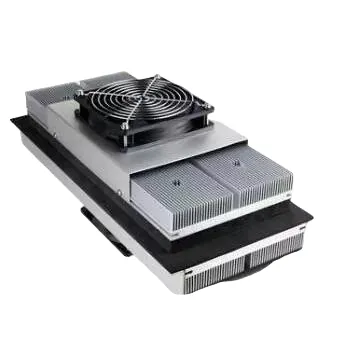

„X-Meritan“ gamina specializuotas tiesioginio oro termoelektrinio aušintuvo sąrankas, kad pašalintų šilumines kliūtis kompaktiškuose pramoniniuose korpusuose ir jautrioje įrangoje. Integruojant didelio našumo Peltier modulius, pasirinktines šaldymo plokštes, šilumos kriaukles ir ventiliatorius į vieną kietojo kūno mazgą, šis sprendimas užtikrina tiesioginį taškinį vėsinimą be organinių klijų ar skysčio kilpų. Jis apsaugo lazerinius diodus, medicininės diagnostikos įrankius ir telekomunikacijų elektroniką nuo mechaninės vibracijos, perkaitimo ir veikimo pablogėjimo.
Tiesiogiai į orą įleidžiami termoelektriniai aušintuvai naudoja Peltier efektą, kad pašalintų šilumą nuo tikslinio tvirtinimo paviršiaus ir išskirstytų ją į aplinką.
Terminis kelias:
Tikslinis šilumos šaltinis → šaltosios pusės plokštė / šilumos kriauklė → TEC modulis → karštosios pusės radiatorius → išmetimo ventiliatorius → aplinkos oras
Kai tiekiama nuolatinė srovė, šaltoje plokštėje sugerta šiluma per puslaidininkinius elementus juda į karštosios pusės radiatorių. Karštos pusės ventiliatorius nuolat pašalina šilumą į aplinkos orą, o pasirenkamas šaltosios pusės ventiliatorius cirkuliuoja atšaldytą orą korpuso viduje. Bendras veikimas priklauso nuo šilumos apkrovos (Qmax), tikslinės temperatūros skirtumo (ΔTmax), įvesties srovės (Imax) ir aplinkos šilumos absorbcijos efektyvumo.
Tiesioginis terminis perdavimas iš paviršiaus į orą: sugeria šilumą tiesiai iš šaltų tvirtinimo paviršių ir išleidžia ją į aplinkos orą per priverstinės konvekcijos šilumnešius.
Kietojo kūno patikimumas: pašalinami kompresoriai, šaltnešio kilpos ir judančios mechaninės dalys (išskyrus ventiliatorius), kad veiktų tyliai ir be vibracijos.
Greitas terminis atsakas: įgalina momentinį šildymo / vėsinimo perjungimą ir tikslų temperatūros reguliavimą reguliuojant įėjimo nuolatinę srovę.
Inertinės aplinkos mazgas: Vakuuminis litavimas ir inertiškos atmosferos pakuotė apsaugo nuo vidinio oksidacijos, dujų išsiskyrimo ir terminio skilimo.
Kompaktiškas ir tvirtas plotas: lengvai integruojamas į ribotos erdvės korpusus, lauko telekomunikacijų spintas ir nešiojamus diagnostikos įrenginius.
Sukurta pagal užsakymą: Šaldymo plokštės geometrija, ventiliatorių konfigūracijos, darbinė įtampa ir šiluminė galia atitinka konkrečių korpusų dizainą.
Preciziniai elektroniniai korpusai Apsaugo jautrią valdymo elektroniką, maitinimo šaltinius ir automatikos modulius nuo šiluminės perkrovos sandariuose korpusuose.
Medicinos diagnostikos įranga Tiesiogiai į orą patenkantys termoelektriniai aušintuvai užtikrina stabilią, nevibruojančią klinikinių analizatorių, medicininio vaizdo gavimo komponentų ir temperatūrai jautrių reagentų šilumos kontrolę.
Optinės ir lazerinės sistemos Išlaiko fiksuotą didelės galios lazerinių diodų ir optinių jutiklių temperatūrą, kad pašalintų bangos ilgio poslinkius ir signalo iškraipymus.
Telekomunikacijų aparatinė įranga Užtikrina nuolatinį nuotolinių lauko telekomunikacijų spintų ir bazinių stočių vėsinimą, kur kompresorių priežiūra yra nepraktiška.
1. Aušinimo pajėgumas (Qmax): vieno arba kelių pakopų TEC konfigūracijos, sukurtos taip, kad atitiktų tikslines šilumos apkrovas.
2. Šaltosios plokštės sąsajos: pasirinktiniai montavimo angų raštai, paviršiaus lygumo specifikacijos ir tiesioginio pritvirtinimo šalto bloko matmenys.
3. Išsklaidymas iš oro: pasirinktiniai aušintuvo ekstruzijos profiliai, šilumos vamzdžių integravimas ir didelio CFM / vandeniui atsparaus ventiliatoriaus pasirinkimas.
4. Elektriniai parametrai: pritaikyta darbinė įtampa (12 V, 24 V, 48 V nuolatinė srovė), maksimalios srovės ribos (Imax) ir integruoti termistoriai / NTC jutikliai.
5. Aplinkos apsauga: pasirenkami IP reitingo ventiliatoriai, tinkamos dangos ir antikorozinis paviršiaus apdorojimas atšiaurioje lauko aplinkoje.
Vidaus gamybos kontrolė: visa priežiūra nuo puslaidininkių bandymų iki galutinio surinkimo, vakuuminio litavimo ir hermetiško sandarinimo.
Griežti kokybės standartai: 100 % agregatų atliekami griežti kintamosios srovės varžos (Rac), šilumos laidumo ir Seebecko koeficiento bandymai.
Pažangi medžiagų sinergija: Energija gaminama iš vidaus didelio stiprumo ekstruzinių termoelektrinių medžiagų, užtikrinančių puikų šiluminį efektyvumą ir ilgą tarnavimo laiką.
Prototipas iki masinės gamybos: visapusiška techninė pagalba nuo pradinio terminio modeliavimo ir CAD išdėstymo iki gamybos apimties.
Tai kietojo kūno šiluminio valdymo blokas, kuris naudoja Peltier modulius, kad šilumą ištrauktų tiesiai iš kieto paviršiaus arba šaltos plokštės ir pašalintų ją į aplinkinį orą, naudojant oru aušinamą aušintuvą ir ventiliatorių.
Tiesiogiai į orą nukreipiami įrenginiai yra idealūs, kai šilumos šaltinį galima montuoti tiesiai ant šaltos plokštės arba kai skysčių kilpų, siurblių ir vamzdžių montavimas yra nepraktiškas dėl vietos, svorio ar priežiūros apribojimų.
Taip. Apversdamas naudojamos nuolatinės srovės poliškumą, termoelektrinis modulis pakeičia šilumos srauto kryptį ir leidžia sklandžiai perjungti aktyvų šildymą ir vėsinimą.
Norėdami nustatyti optimalią konfigūraciją, nurodykite tikslinę šilumos apkrovą (Qc), reikalingą temperatūros skirtumą (ΔT), maksimalią aplinkos temperatūrą, turimą įrengimo erdvę / CAD apribojimus ir pageidaujamą nuolatinės srovės įtampą.
