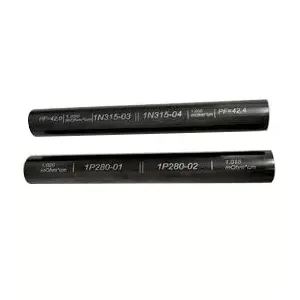

„X-meritan“ gamina ekstruduotas termoelektrines medžiagas, kurių pagrindas yra Bi2Te3-Sb2Te3 kieto tirpalo medžiagos, skirtos termoelektriniams aušinimo elementams, Peltier moduliams ir temperatūros valdymo komponentams.
Tai yra Bi2Te3 pagrindu pagamintos puslaidininkinės medžiagos, apdorotos naudojant ekstruzijos technologiją, kad būtų gautos tankios, smulkiagrūdės ir tekstūruotos struktūros.
Palyginti su tradiciniais lydymu pagrįstais paruošimo metodais, ekstruzijos apdorojimas pagerina grūdelių sukibimą dėl plastinės deformacijos, pagerina mechaninio apdorojimo našumą, išlaikant termoelektrines savybes.
Pagrindinės medžiagų sistemos apima:
● Bi2Te3-Sb2Te3 termoelektriniai lydiniai: naudojami termoelektriniam vėsinimui netoli kambario temperatūros.
● N tipo termoelektrinės medžiagos: sujungtos su P tipo medžiagomis, kad susidarytų termoelektrinės poros.
● P tipo termoelektrinės medžiagos: pateikite papildomas elektrines charakteristikas TEC konstrukcijose.
Programos apima:
● Termoelektriniai aušinimo elementai: Peltier aušinimo sistemų puslaidininkiniai komponentai.
● Peltier moduliai: aušinimo įrenginiai, pagrįsti termoelektriniais elementais.
● Mikro TEC komponentai: plonos termoelektrinės konstrukcijos kompaktiškai įrangai.
● Kelių pakopų TEC struktūros: sluoksninės aušinimo struktūros, kurioms reikalingas nuoseklus elementų veikimas.
● Temperature Control Devices: Components for thermal regulation systems.
|
Parametras |
Specifikacija |
|
Medžiagų sistema |
Bi2Te3-Sb2Te3 |
|
Medžiagos tipas |
N tipo / P tipo termoelektrinės medžiagos |
|
Ekstruzinio luito ilgis |
120 mm / 240 mm |
|
Ekstruzinio luito skersmuo |
25 mm / 30 mm / 35 mm |
|
Elektros laidumas |
870–1430 omų⁻¹cm⁻¹ |
|
Medžiagos struktūra |
Tankios tekstūros struktūra |
|
Plonų lustų apdorojimo galimybė |
Iki 0,2 mm |
Mechaninės savybės turi įtakos pjovimo, pjaustymo, retinimo ir surinkimo procesams TEC gamybos metu. Ekstruzijos apdorojimas pagerina tarpkristalinį sukibimą dėl plastinės deformacijos ir sumažina konstrukcinius defektus apdirbimo metu.
|
Mechaninė savybė |
N tipo medžiaga |
P tipo medžiaga |
|
Gniuždymo stipris (MPa) |
54.0 |
66.0 |
|
Šlyties stiprumas (MPa) |
16.0 |
21.0 |
|
Youngo modulis (GPa) |
47.0 |
42.0 |
|
Puasono koeficientas |
0.30 |
0.30 |
Medžiagos stiprumas leidžia apdoroti termoelektrines drožles iki 0,2 mm storio.
Pagrindinės charakteristikos:
● Elektros laidumas: 870–1430 omų⁻¹cm⁻¹.
● Medžiagos struktūra: tanki ir vienoda vidinė struktūra.
● Tekstūros orientacija: kontroliuojama grūdėtumo orientacija, užtikrinanti elemento nuoseklumą.
● Termoelektrinis našumo parametras: pasiekia 2,9 × 10⁻³ esant 25 °C vakuumo sąlygoms.
Tradicinės zonos lydymosi medžiagos gali pasiekti termoelektrines charakteristikas, tačiau dėl skilimo savybių gali turėti apribojimų pjovimo ir retinimo metu.
|
Palyginimo elementas |
Presuotos Bi2Te3-Sb2Te3 medžiagos |
Tradicinės zonos lydymosi medžiagos |
|
Vidinė struktūra |
Tankios tekstūros struktūra |
Kryptinė kristalų struktūra |
|
Mechaninis apdirbimas |
Didesnis atsparumas pjovimo ir retinimo metu |
Jautresnis su skilimu susijusiems defektams |
|
Plonų drožlių gamyba |
Palaiko 0,2 mm plonus TEC komponentus |
Sunkiau apdoroti itin plonu būdu |
|
Medžiagos nuoseklumas |
Kontroliuojamas tekstūros vienodumas |
Priklauso nuo kristalų augimo sąlygų |
|
Programos |
Micro TEC, kelių pakopų TEC, tikslus aušinimas |
Įprastos TEC programos |
Termoelektriniams aušinimo įtaisams reikalingos subalansuotos elektrinės, šiluminės ir mechaninės savybės.
Key advantages:
Plonų drožlių galimybė: Mechaninis stiprumas palaiko iki 0,2 mm storio termoelektrinių lustų pjaustymo ir retinimo procesus.
Struktūrinis vienodumas: tekstūruotos struktūros pagerina termoelektrinių elementų, naudojamų kelių elementų ir kelių pakopų TEC konfigūracijose, nuoseklumą.
Medžiagos struktūra: Patobulintas grūdelių sukibimas padeda išlaikyti medžiagos vientisumą kartojant šildymo ir vėsinimo ciklus.
Tanki struktūra: didelio tankio medžiagų struktūros tinka kompaktiškiems termoelektriniams komponentams.
Optinio ryšio aušinimas: Naudojamas ploniems termoelektriniams elementams optiniuose siųstuvuose-imtuvuose ir lazerinėse temperatūros valdymo sistemose.
Programos:
● Optinis siųstuvo-imtuvo aušinimas: optinių komponentų temperatūros valdymas.
● Lazerinio diodo temperatūros valdymas: lazerinių įrenginių terminis reguliavimas.
● Skaidulinio ryšio moduliai: kompaktiškos aušinimo struktūros.
Kelių sluoksnių aušinimo struktūros: Naudojamos ten, kur keli termoelektriniai sluoksniai reikalauja vienodo veikimo.
Programos:
● Stacked Thermoelectric Structures: daugiasluoksnės TEC konfigūracijos.
● Aukšto tikslumo temperatūros valdymas: šilumos reguliavimo sistemos.
● Kompaktiškos aušinimo sistemos: ribotos erdvės vėsinimo programos.
Didelio skersmens ekstruziniai luitai: Naudojami didesniems termoelektriniams aušinimo komponentams.
Programos:
● Pramoninė temperatūros valdymo įranga: lokalizuotas šilumos valdymas.
● Elektroninės aušinimo sistemos: puslaidininkinis šilumos valdymas.
● Puslaidininkinė įranga: tikslus elektroninis aušinimas.
Tikslūs aušinimo komponentai: naudojami medicininėje šaldymo ir laboratorinėje temperatūros kontrolės įrangoje.
Programos:
● Medicininės šaldymo sistemos
● Laboratorijos temperatūros reguliavimo įranga
● Tyrimo priemonės
|
Medžiagos tipas |
Pagrindinės Charakteristikos |
Programos |
|
Bi2Te3-Sb2Te3 |
Termoelektrinis našumas artimas kambario temperatūrai |
TEC moduliai, Peltier aušinimo komponentai |
|
N tipo Bi2Te3 |
Elektros laidumas ir mechaninis stiprumas |
Termoelektrinių elementų poros |
|
P tipo Bi2Te3-Sb2Te3 |
Mechaninis stiprumas ir termoelektrinės charakteristikos |
TEC aušinimo konstrukcijos |
X-meritan integruoja termoelektrinių medžiagų paruošimą, ekstruzijos apdorojimą, elementų apdorojimą ir surinkimo integravimą.
Gamybos procesai:
● Medžiagos paruošimas: termoelektrinių medžiagų kompozicijų paruošimas.
● Apdorojimas išspaudimu: tankios tekstūros struktūrų formavimas.
● Elementų apdorojimas: termoelektrinių komponentų pjaustymas ir formavimas.
● Elektros prijungimas: Suvirinimas ir sujungimo apdorojimas.
● Surinkimo integravimas: termoelektrinių konstrukcijų integravimas.
● Veikimo patvirtinimas: apdorotų komponentų tikrinimas.
Gamybos įranga:
● Skardos panardinimo krosnis
● Vibracijos formavimo mašina
● Suvirinimo aparatas
● Orkaitė
● Dozavimo aparatas
● Automatinis sandarinimo aparatas
● Pjovimo mašina
● Kietinimo mašina
● Pakartotinio litavimo įranga
● Visiškai automatinė spausdinimo mašina
X-meritan ekstruzinės termoelektrinės medžiagos yra pagrįstos Bi2Te3-Sb2Te3 medžiagomis, turinčiomis kontroliuojamas elektrines savybes, tankią tekstūrą ir mechanines TEC gamybos charakteristikas.
Specifikacijos apima elektros laidumą 870–1430 omų⁻¹cm⁻¹, gniuždymo stiprumą iki 66 MPa, ekstruzinio luito matmenis 120 mm / 240 mm ilgio ir 25 mm / 30 mm / 35 mm skersmens ir plonų drožlių apdorojimo galimybes iki 0,2 mm.
Medžiagos naudojamos TEC gamybai, Peltier moduliams, optinio ryšio aušinimui, medicininei temperatūros kontrolei ir puslaidininkių šilumos valdymo programoms.
